引言：当“涂膜”进入微观世界
在工业生产的宏大叙事中，涂膜机是每分钟产出数百米材料的庞然大物；而在科研实验室的微观世界里，涂膜机则化身为精密的“手术刀”——它不再是简单地覆盖一层塑料薄膜，而是要在毫米见方的硅片上铺展仅有几十纳米厚的光刻胶，或在柔软的PET基材上均匀涂布决定电池寿命的电极浆料。
实验室涂膜机与工业设备的本质区别在于：工业追求速度与产量，实验室追求精度、可控性与可重复性。 本文将深入剖析实验室场景下四种核心涂膜设备的工作原理、技术区别及典型应用，为材料科学、微电子、新能源等领域的研究人员提供一份系统的技术选型指南。
第一章 自动涂膜机：配方筛选与基材测试的通用平台
工作原理与技术架构

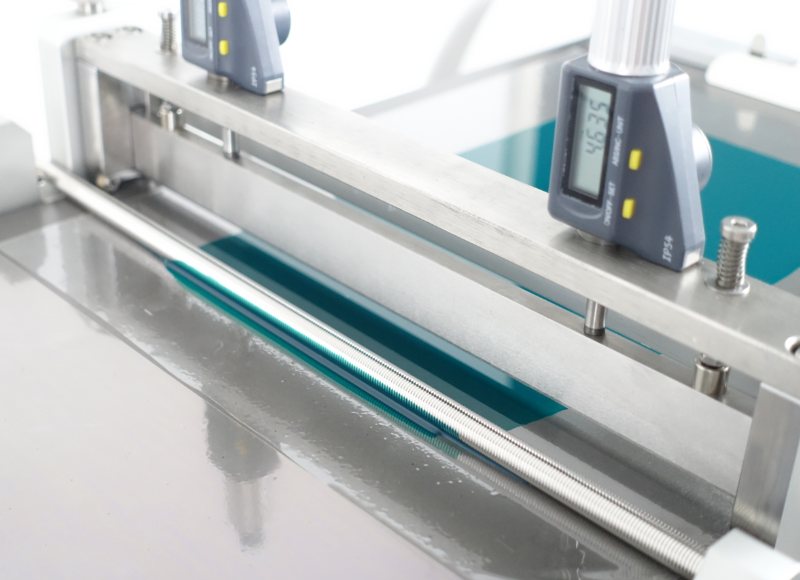

自动涂膜机是实验室中通用的制膜设备，其核心架构包括精密驱动系统、涂布头以及真空吸附平台。工作时，将油墨、涂料或浆料置于基材（PET膜、铝箔、玻璃板等）前端，涂布头以恒定速度移动，通过剪切力将流体铺展成均匀的湿膜。
根据涂布头的结构差异，自动涂膜机又分为两大技术分支：
线棒式涂膜器通过缠绕在不锈钢棒上的钢丝直径决定涂布量。不同线径对应不同的理论湿膜厚度，这种设计使得线棒式涂膜器具有极高的精度，更换便捷且成本较低，特别适合水性涂料或低粘度溶剂的快速配方筛选。然而，其局限性在于每种厚度都需要对应特定线号的涂布棒，无法实现厚度的连续调节。
刮刀式涂膜器则通过精密调节刀口与基材的间隙来控制涂层厚度。这种结构使其适用范围更广，能够处理粘度高达数万厘泊的浆料，如锂离子电池电极浆料。刮刀式涂膜器的厚度连续可调，适合需要探索不同厚度梯度的研究，但清洗相对复杂，且操作经验对边缘效应的控制有较大影响。
典型应用场景
新能源领域：锂离子电池正负极浆料的涂布，研究活性物质配比对容量衰减的影响。
涂层材料研发：测试防腐涂料在金属基材上的附着力与遮盖力。
功能薄膜制备：在柔性基底上制作导电油墨测试线路，或制备胶粘剂样品进行剥离强度测试。
第二章 旋转涂膜机：微纳加工的“离心力艺术家”
核心原理：从宏观旋转到微观均匀
旋涂仪利用离心力实现薄膜的均匀制备。将硅片、玻璃片或石英基片固定在真空吸盘上，滴加适量溶液后启动高速旋转，转速通常可达到每分钟数千转甚至上万转。液体在离心力作用下迅速向外铺展，多余部分被甩离基片边缘，溶剂同步挥发，最终留下一层纳米至微米级的固态薄膜。
关键工艺参数与膜厚控制
薄膜厚度（h）主要由三个参数决定，符合经典流体力学模型：
旋转速度（ω）：厚度∝ 1/√ω，转速越高，膜越薄。
溶液浓度（c）：厚度∝ c，浓度越高，溶质残留越多。
旋转时间（t）：需确保溶剂充分挥发，避免回 flow 导致的不均匀。
技术特征
基材限制：通常只能处理小尺寸（4英寸、6英寸等）圆形或方形硬质基片。
边缘效应：基片边缘通常会出现珠状隆起，这是离心力与表面张力平衡的结果。
材料利用率低：95%以上的溶液被甩出，适用于昂贵材料时需配合微量滴液系统。
核心应用领域
在半导体工艺中，旋涂仪是光刻胶涂布的核心设备，其均匀性直接影响后续图形转移的分辨率。在光电材料研究领域，它被广泛用于钙钛矿太阳能电池中电子传输层与光吸收层的制备。在生物芯片研发中，研究人员利用旋涂仪在传感器表面涂覆功能性高分子层，用于特异性捕获目标生物分子。
第三章 狭缝涂布机：从工业量产向实验室的精密迁移
封闭式预计量涂布的革命性优势
狭缝涂布原本是大规模连续生产如锂电隔膜涂布的核心技术，近年来通过微型化设计进入实验室。其核心部件包括精密计量泵和微米级狭缝模头。流体在封闭管路中被输送至模头，从狭缝挤出后直接接触移动的基材形成湿膜。
这种封闭式设计带来了革命性的优势。由于整个涂布过程在封闭系统中完成，溶剂挥发被控制在极低水平，这使得狭缝涂布机特别适合处理易挥发、有毒或成本高昂的溶剂体系。
与敞开式涂布的本质区别
与敞开式的刮刀或线棒涂布相比，狭缝涂布在多个层面展现出本质差异。在流体环境方面，封闭系统确保了溶剂组成在整个涂布过程中保持稳定，而敞开式涂布中溶剂的持续挥发会导致浆料粘度变化，影响重复性。
在厚度控制机制上，狭缝涂布采用预计量式控制，薄膜厚度由供料流量与基材移动速度的比值决定，这是一种前馈式控制。而刮刀涂布属于后调节式，依赖刀口间隙与流平性的动态平衡，受浆料流变性影响更大。
从溶剂兼容性角度看，狭缝涂布对易挥发溶剂的适应性远优于敞开式系统，后者往往因溶剂挥发导致粘度变化，难以获得可重复的结果。当然，狭缝涂布的工艺窗口相对较窄，需要匹配流体的流变特性与工艺参数，对操作者的理论知识要求较高。
实验室应用的新领域
在OLED和QLED研发领域，研究人员利用狭缝涂布精确涂布发光层材料，同时避免空气接触导致的材料降解。在柔性电子方向，它被用于在卷对卷实验线上制备连续的功能层，如透明导电电极。在贴片研究中，狭缝涂布帮助研究人员探索控释膜层的厚度与材料释放速率之间的关联规律。
第四章 提拉涂膜机：溶胶-凝胶工艺的经典演绎
浸渍提拉的物理过程
提拉涂膜机结构相对简单，由精密升降机构、夹具和溶液槽组成。其工作原理基于润湿动力学与重力排液的平衡。操作时，将基材垂直浸入涂膜液中，静置使表面充分润湿，随后以恒定速度平稳提拉，速度通常在每秒零点几毫米到数十毫米之间。附着在基材上的液体在重力作用下向下流淌，同时溶剂挥发，最终形成固态薄膜。
膜厚调控机制
根据Landau-Levich理论，对于牛顿流体，湿膜厚度（h）与提拉速度（U）的2/3次方成正比：
其中η为粘度，ρ为密度，g为重力加速度。这意味着通过精确控制提拉速度，可以在数十纳米到数微米范围内调节膜厚。
技术价值
双面成膜：一次浸渍即可在基材正反两面同时成膜，适合需要对称结构的应用。
复杂形状适配：可处理管状、棒状或异形基材，这是其他涂布方式难以实现的。
溶胶-凝胶法：特别适合以金属醇盐为前驱体的化学转化薄膜制备。
典型研究案例
光学薄膜：在玻璃或透镜表面提拉制备SiO₂/TiO₂增透膜或反射膜。
陶瓷薄膜：通过溶胶-凝胶法制备PZT压电陶瓷薄膜或YSZ固体电解质膜。
自组装膜：用于层层自组装（LbL）技术的自动化操作。
第五章 实验室涂膜机的选型决策指南
面对四种技术路线迥异的涂膜设备，研究人员的选型应基于材料形态、基材特征与研究目标的三维考量。
1、基材类型是首要考虑因素。如果研究对象是柔性薄膜或A4尺寸的板材，自动涂膜机是最直接的选择。对于小尺寸硬质圆片如硅片，旋转涂膜机具有不可替代的优势。若基材形状复杂，如管状或棒状，提拉涂膜机几乎是唯一可行的方案。而对于需要连续涂布且对溶剂挥发敏感的研究，狭缝涂布机则是优先考虑的选择。
2、浆料特性同样关键。自动涂膜机中的刮刀式结构几乎可以覆盖从低到高的全粘度范围，而线棒式更适合低粘度流体。旋转涂膜机要求浆料能够在离心力作用下顺利铺展，因此通常适用于中低粘度。狭缝涂布机对浆料的流变特性有特定要求，需要满足工艺窗口。提拉涂膜机则要求浆料对基材有良好的润湿性。
3、目标厚度决定了设备的选择边界。如果研究需要微米级甚至数百微米的湿膜，自动涂膜机是合适的选择。当目标进入纳米尺度，旋转涂膜机和提拉涂膜机能够实现数十纳米的干膜厚度。狭缝涂布机则覆盖了从数微米到数百微米的湿膜范围，适合需要精确控制中间厚度的研究。
4、溶剂特性往往是被忽视但至关重要的因素。对于水性或常规溶剂，四种设备均可使用。但当涉及易挥发或有毒溶剂时，狭缝涂布机的封闭系统具有明显优势，能够保证实验人员的健康安全和工艺的重复性。
5、从核心优势来看，自动涂膜机以操作简便、通用性强著称，是实验室日常配方筛选的主力设备。旋转涂膜机以其纳米级均匀性成为光刻级精度要求的优选。狭缝涂布机凭借封闭系统和连续稳定的特点，在高端功能薄膜研发中占据一席之地。提拉涂膜机则以其双面成膜和复杂形状适应性，在溶胶-凝胶领域保持独特价值。
当然，每种设备都有其局限。自动涂膜机容易出现边缘堆积，且对操作经验有一定依赖。旋转涂膜机材料浪费大，且边缘效应需要特殊处理。狭缝涂布机设备昂贵，工艺调试复杂。提拉涂布机速度较慢，且受重力场影响较大。
结语：精度即科学
在实验室的探索性研究中，涂膜机不仅是工具，更是实现科学设想的“翻译官”——它将配方中的成分均匀地“转译”到基材上，让材料的本征性能得以呈现。无论是自动涂膜机的普适性、旋涂仪的纳米级精准、狭缝涂布的无污染操作，还是提拉法的独特形态适配能力，每一种技术都对应着特定的科学问题。
随着材料研发向多尺度、多功能方向演进，实验室涂膜设备也正朝着更高精度、更智能化、更多功能集成的方向发展。理解这些设备的深层机理与差异，是每一位材料科学家开启可重复、高质量研究的第一步。
