条纹成因分析

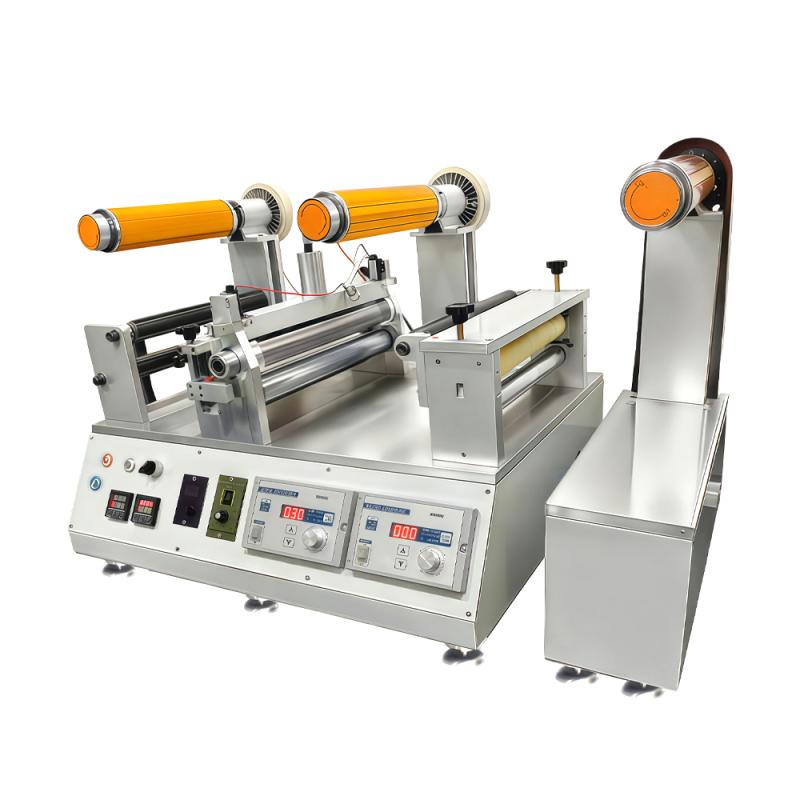

卷对卷实验室涂布机在运行过程中，张力波动是导致涂布层出现周期性或非周期性条纹的主要因素。根据流体力学与固体力学原理，涂布基材（如薄膜或金属箔）在行进方向上所受张力若偏离设定值，会导致基材横向收缩或褶皱，进而破坏涂布液膜的均匀性。具体表现为：当张力增大时，基材拉伸变薄，涂层厚度随之下降，形成暗条纹；张力减小时，基材松弛，涂层增厚，形成亮条纹。这类条纹的间距往往与张力调节辊的转动频率或气浮轴承的压力波动周期一致。
关键参数
影响条纹形成的工艺参数包括涂布速度、液料黏度、烘箱温度以及张力设定值。下表汇总了参数变化与条纹严重程度的对应关系：
| 参数变化 | 条纹表现 |
| 涂布速度增加 20% | 条纹密度上升，间距缩短 |
| 液料黏度降低 15% | 条纹宽度增大，对比度减弱 |
| 烘箱温差超过 3°C | 局部干燥不均，条纹边界模糊 |
| 张力波动幅度超过 5% | 出现连续亮暗交替条纹 |
上述数据基于不同基材和液料体系的实验统计，实际操作中需结合具体设备校准。
机械系统
张力波动主要源于机械传动系统的不稳定性。解决方向包括：提高驱动辊的动平衡精度，减小轴承径向跳动；在放卷与收卷段加装惯性补偿辊，吸收瞬时冲击；采用双闭环控制回路，将张力传感器信号与电机扭矩实时耦合。对于气浮辊结构，应确保气源压力稳定，并在气路中增设精密减压阀与储气罐，降低脉动流量对基材支撑力的干扰。
调整策略
当机械优化无法完全消除条纹时，可通过工艺补偿缓解。一是调整液料的流平性，添加适量表面活性剂或提高溶剂配比，使涂膜在干燥前有更充足的时间均匀扩散。二是优化烘箱分区温度，采用阶梯升温模式，避免溶剂快速挥发导致涂层表面产生皮膜。三是降低涂布间隙与基材厚度之比，减小液膜对张力波动的敏感度。
检测方法
为准确评估条纹改善效果，需建立定量检测流程。可参考以下步骤：
- 使用在线测厚仪连续采集涂层面密度数据，生成波动曲线。
- 将波动曲线进行傅里叶变换，提取主要频率成分，并与机械系统共振频率比对。
- 通过扫描电子显微镜观察条纹截面形态，确认涂层厚度的实际差异是否在允许公差内。
- 进行逐步回归分析，找出张力、速度、黏度三者交互作用的非线性模型。
实际案例
某实验室在涂布功能性涂层时发现间距 5 mm 的周期性条纹。经排查，张力辊的驱动电机编码器分辨率不足，导致低速运行时速度波动传导至张力系统。更换高分辨率编码器并重新整定 PID 参数后，条纹幅度由 ±0.8 μm 降至 ±0.2 μm。另一案例中，涂布液料因存放时间过长导致黏度下降 10%，引发间歇性条纹。通过更换新鲜液料并调整涂布头温度，问题妥善解决。
引用说明
1. 张力控制系统中扰动传递机理分析，涂装工程与技术期刊，2021年。
2. 涂布工艺中液膜均匀性影响因素探讨，表面工程与涂层技术，2020年。
3. 卷对卷设备稳定性优化实践，精密制造与自动化，2022年。
