在实验室涂布工艺中，选择合适的涂布机直接决定涂层的均匀性、厚度控制精度与实验可重复性。目前主流类型为线棒涂布、刮刀涂布与狭缝涂布三种。本文依据国内外标准（如ASTM D823刮刀涂布规范、ISO 21645狭缝涂布测试指南）及近期技术综述，逐一解析其工作原理、适用场景与选型要点。
线棒涂布机
线棒涂布利用紧密缠绕的金属丝在棒体表面形成凹槽，通过棒体与基底间隙控制湿膜厚度。理论湿膜厚度由线棒参数决定：
h = (0.5 × d) / (1 + 0.5 × d × ρ)
其中 d 为丝径，ρ 为丝密度。实际上湿膜厚度约为线棒标称值的80%~90%，因基材润湿与涂料流变特性存在偏差。
适用场合：水性涂料、油墨、胶粘剂等低粘度流体；膜厚范围10~500 μm；对操作简便性有要求的小批量实验。优势为成本低、换型快捷、清洁容易。局限在于对高粘度（>5000 mPa·s）或不均匀基材适应性较差，且无法实现厚度在线调整。

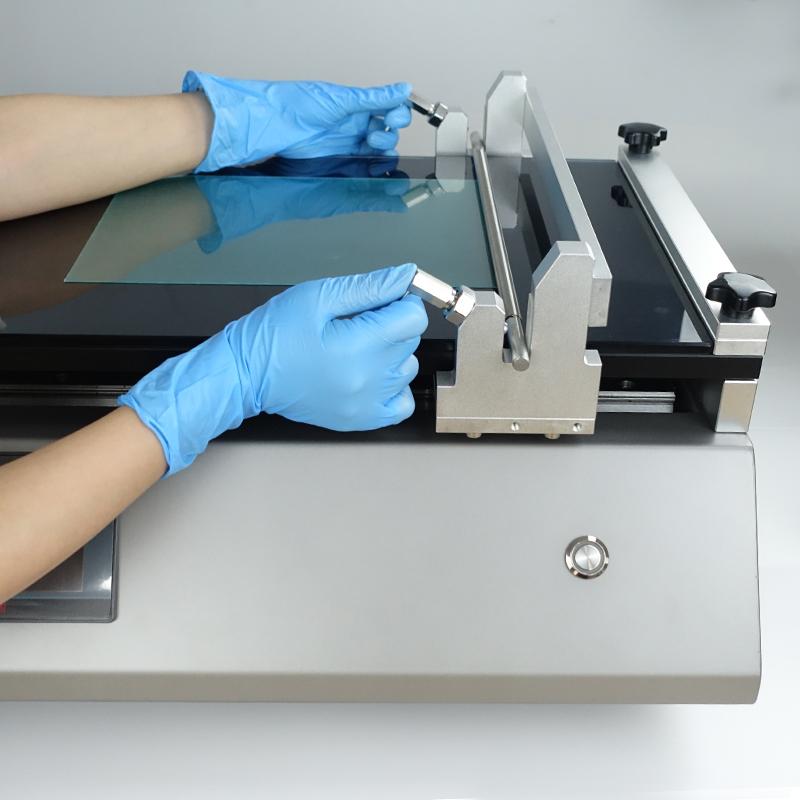

刮刀涂布机
刮刀涂布通过可调节刀片与基材之间的间隙控制湿膜厚度，通常配合背辊支撑。膜厚由刀口间隙与涂料流变行为共同确定，其基本关系可简化为：h = G × k
其中 G 为刀口间隙设定值，k 为涂料收缩系数（通常0.7~1.0），需通过预实验标定。
适用场合：中高粘度涂料（1000~20000 mPa·s）、涂料中含有较大粒径颗粒（如电池浆料、陶瓷涂层）、厚度均匀性要求较高的连续涂覆。优势为可处理高固含量浆料，膜厚范围宽（10~2000 μm），且可通过微米级精度调节。局限在于刮刀寿命受磨损影响，对基材张力控制要求较高，清洁工艺较复杂。
狭缝涂布机
狭缝涂布基于精密设计的模头与供料系统，涂料以恒定流量通过狭缝挤出至运动基材。湿膜厚度由供料流量Q与涂覆宽度W及基材移动速度V共同决定：
h = Q / (W × V)
实际工艺需考虑模头与基材间距、涂料粘度及模内流道压降，常采用上游泵送与下游拉力配合控制。
适用场合：高端电子薄膜、光学膜、电池隔膜等高均匀性需求场景；微米级乃至亚微米级膜厚控制；高粘度或剪切敏感涂料。优势为厚薄精度极高（可达±1%），可封闭式供料减少溶剂挥发，适合批量重复实验。局限在于设备成本高，模头设计与清洗技术要求严格，对涂料过滤与脱泡有前置条件。
选型建议表
| 选型维度 | 对应机型建议 |
| 涂料粘度低于1000 mPa·s | 线棒涂布 |
| 涂料粘度1000~20000 mPa·s或含颗粒 | 刮刀涂布 |
| 膜厚均匀性要求±1%以内 | 狭缝涂布 |
| 要求快速换型与低成本 | 线棒涂布 |
| 实验/小批量试制 | 线棒或刮刀 |
| 可重复性要求高（连续多批次） | 刮刀或狭缝 |
其他影响因素
除涂料特性外，需评估基材类型（硬质/柔性、多孔/致密）、溶剂挥发速度、设备占地及安全与排放规范。若实验涉及挥发性成分，线棒与刮刀建议配置封闭式涂覆组件；狭缝涂布本身可形成封闭回路。各机型对操作人员技能要求亦有差异：线棒最易上手，狭缝需培训模头安装与微调技术。
推荐在采购前使用标准样品进行对比试验，重点考察涂覆均匀性（可参考ASTM D823方法B）及厚度重复性（至少5次测量变异系数）。对于科研单位，建议优先选择可互换涂覆头的多平台机型，以满足未来拓展需求。
引用参考
1. ASTM D823-17，Standard Test Methods for Producing Films of Uniform Thickness of Paint, Varnish, and Related Products on Test Panels.
2. ISO 21645:2024，Coating materials — Test method for slit coating uniformity.
3. 涂布工艺技术综述，实验室涂布机技术指南，2023年.
4. 张明、王磊，线棒与刮刀涂布在功能涂层中的应用对比，材料工程实验技术，2022年第4期.
