一、引言
随着珠宝首饰产业链的快速发展，金属饰品链的材质日趋多样化，涵盖了黄金、K金、银及铜合金等多种材料，其产品形态也极为丰富。然而，在真实的佩戴场景中，饰品链常常因承受意外拉力而导致链身断裂或连接扣松脱，这不仅严重影响用户的使用体验，更可能因部件脱落造成吞咽等安全隐患，对消费者的生命健康构成威胁。
因此，采用科学的手段对饰品链的力学性能进行准确评估显得尤为关键。拉力试验作为一种核心的测试方法，能够精确模拟饰品链在受力状态下的真实表现，为生产企业筛选高强度原材料、优化焊接与扣合工艺以及进行严格的成品出厂检验提供了可靠的数据支撑，是保障产品质量与安全不可或缺的技术基石。
二、测试原理与关键力学指标
1、测试原理
金属饰品链拉力试验的核心原理，是将待测样品沿其纵向主轴方向施加一个持续、恒定速度的拉伸载荷，直至样品发生断裂或其伸长量达到预先设定的百分比。整个测试过程中，拉力试验机配备的高精度力值传感器和位移测量系统会实时、连续地记录试样所承受的负荷及其对应的伸长量变化，从而生成完整的力-位移曲线。该原理的关键在于“恒速”与“对中”——拉伸速度必须均匀、无冲击，且试样的纵轴必须与拉伸中心线严格重合，以确保测试结果能够真实、可重复地反映饰品链在单向拉伸应力下的力学响应行为。
2、最大力
最大力是指试样在整个拉伸试验过程中所承受的最大力值，通常以牛顿为单位表示。对于金属饰品链而言，这一指标直接反映了其整体的极限抗拉强度，是评估产品质量最直观、最核心的参数之一。在实际测试中，最大力可能对应链身某个链环被拉断的时刻，也可能是连接扣、焊接点等薄弱部位发生失效的瞬间。通过测定最大力，企业可以横向比较不同材质（如18K金与足金）、不同链型（如蛇骨链与盒仔链）或不同工艺（如激光焊与火焊）制成的饰品链在强度上的优劣，为产品设计与工艺改进提供量化依据。
3、规定伸长力
规定伸长力是指当试样的标距部分伸长量达到某一规定百分比（例如0.5%）时所对应的力值，其符号通常表示为Fp0.5。这一指标主要用于表征饰品链材料在弹性变形向塑性变形过渡阶段的抗力特性。与最大力反映“极限强度”不同，规定伸长力更侧重于评估饰品链在较小受力状态下的刚性表现——即它在多大拉力下会开始产生不可恢复的永久变形。对于需要保持形态稳定的链条（如带有精细花纹的批花链），规定伸长力越高，意味着其在正常佩戴过程中越不易被拉长、变形，从而维持原有的外观与尺寸。
4、断裂现象与断口分析
断裂是指试样在拉伸过程中发生完全分离的现象，它是拉伸试验的典型终点。然而，断裂现象本身所蕴含的信息远不止于一个“终点信号”——断裂发生的具体位置、断口的形态特征以及断裂前是否伴有明显的颈缩或链环张开，都能为分析饰品链的薄弱环节提供重要线索。例如，若断裂发生在距夹具钳口很近的位置（通常规定小于原始标距的5%），则可能表明夹具处存在应力集中或试样装夹不当，此次数据通常被视为无效。反之，若断裂发生在标距范围内的链身位置，则可结合断口形貌判断失效模式是母材拉断、焊点开裂还是链环钩挂脱开，进而指导针对性的工艺改进。

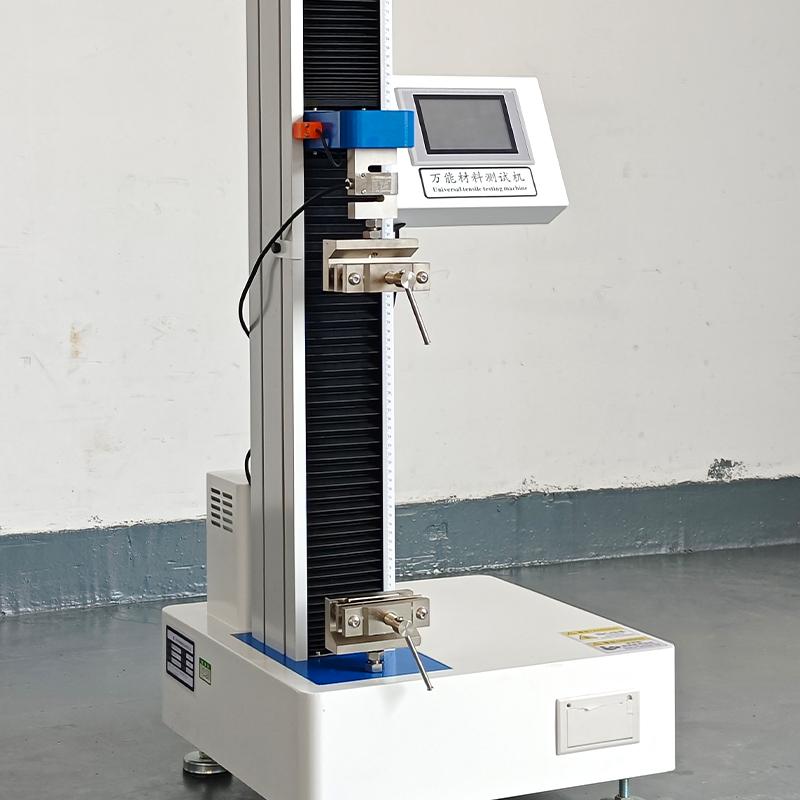

三、拉力试验机的选型
1、设备精度要求
拉力试验机的精度等级是保证测试数据真实有效的基础。根据金属饰品链力学性能测试的规范要求，试验机的级别应达到1级或更优，这意味着力值测量误差需控制在±1%以内。仅有高精度等级还不够，测试时还需确保所测力值落在设备量程的10%~90%有效范围内——这一要求是为了规避两端测量的非线性误差。具体而言，如果量程过大而试样受力很小（如测试极细链条仅需十几牛顿），力值将落在10%下限以下，测量精度会显著下降；反之，若试样受力接近或超过量程上限，则可能损坏传感器。因此，在实际测试中应根据预估的试样破坏载荷合理选配传感器量程，使每次测试的峰值力尽量落在量程的20%~80%黄金区间内。
2、量程与传感器选择
金属饰品链的受力特性与其他金属材料（如建筑用钢筋）有显著差异——绝大多数饰品链及其配件的破坏载荷通常在几十牛顿至几百牛顿之间，远小于常规万能试验机的满量程。针对这一特点，建议选用小量程、高精度的传感器，一般以100N~2000N为常用区间。例如，一条标准的18K金项链的最大力可能在150N~300N范围内，选用500N量程的传感器即可获得良好的分辨率。而对于更加精细的应用场景，如测试直径0.2mm以下的微型链条、弹性扣件或儿童首饰中的小安全链，常规小量程传感器仍可能出现分辨率不足的问题，此时可进一步配置10N~50N的超低量程传感器。这种量程下沉的策略能够显著提升微小力值变化的捕捉能力，确保数据采集的细节完整。
3、驱动与控制能力
饰品链拉力测试对加载过程的控制提出了明确要求：拉伸必须恒速、均匀、无冲击。为实现这一目标，现代拉力试验机普遍采用伺服驱动系统。伺服电机配合高精度滚珠丝杠，能够在整个行程范围内提供平稳的动力输出，避免因速度波动或启动冲击而产生的虚假力值尖峰，这些尖峰往往会干扰对规定伸长力等早期指标的准确判断。此外，不同试样的测试速度差异很大——成品链和链条半成品要求速度不大于300mm/min，而扣、圆环等小配件则要求不大于10mm/min，甚至在某些精细测试中需要低至1mm/min。因此，试验机的速度调节范围应覆盖0.01mm/min~500mm/min，既能以高速完成常规链条的拉断测试以提高效率，也能以极低速对小扣件进行缓慢加载，确保力值采集与真实受力状态高度吻合。
4、数据采集与软件功能
硬件性能的发挥离不开配套软件的支持。高性能拉力试验机应配备高采样率的数据采集系统，能够在整个测试过程中以每秒数十次甚至上百次的频率实时记录力值与位移/时间的对应关系，从而完整勾勒出力-位移曲线上的每一个细节——从初始的弹性段到屈服平台，再到强化阶段直至断裂。基于这些原始数据，软件应能自动完成关键指标的计算，包括最大力、规定伸长力（如Fp0.5）、断后伸长率等，无需人工读取曲线或手动插值，既提高了效率也消除了人为误差。更进一步，成熟的测试软件还应支持多组数据的批量统计功能——对同一批次多个试样的测试结果自动计算平均值、标准差等统计量，并能生成包含曲线图、数据表、测试条件等完整信息的标准化试验报告，便于质量管理人员进行趋势分析与工艺追溯。
四、专用夹具/辅具的配置
1、成品链测试夹具
成品链推荐采用销钉式连接辅具，即将链条两端分别套于两根不同直径的销钉上。销钉直径一般按链环孔径选择在5mm至25mm之间，其核心目的是避免搭扣、按扣等连接件直接接触夹具而产生应力集中。这种方式的优点在于对试样无夹伤风险、装拆便捷，且受力方式更贴近饰品链实际佩戴时的自由悬挂状态。
2、链条半成品测试夹具
链条半成品采用平推式夹持辅具，钳口处需加装橡胶或聚氨酯缓冲垫。缓冲垫有两个作用：一是防止金属夹头直接接触造成试样表面划伤或预变形，二是增加摩擦系数以避免拉伸过程中打滑。两钳口之间的初始距离即为原始标距，夹紧前应将试样稍稍绷紧，确保其纵轴与拉伸中心线重合。
3、扣、圆环等小配件测试夹具
针对扣件、圆环等微型试样，采用小型销钉式连接辅具，销钉直径通常为0.5mm~1.5mm。测试时将扣或环的两端（或两侧）分别挂于销钉上进行拉伸，主要用于评估其抗拉脱能力，即配件在受力情况下是否会发生脱开、变形或断裂。
4、夹具选型原则
无论选用何种夹具，均应满足三条基本原则：一是能有效防止试样相对于夹具滑动；二是随着拉伸载荷的增加，夹具应能保持或增强对试样的夹持力；三是必须避免因夹具结构设计不当导致试样在夹具处提前破坏，否则测试结果将无法反映试样本身的真实强度。
五、典型测试方法
1、成品链整体强度测试
成品链测试以完整饰品链作为一个试样，取样时需避免链条受到拉伸、扭转或弯曲等机械损伤。装夹采用销钉式辅具挂装，确保链条自然垂顺、无缠绕，使受力状态接近实际佩戴情况。测试速度控制在300mm/min以内，以拉断试验为终点——当链身被拉至断裂，或搭扣、按扣等连接配件发生形变导致整链完全分离时，即停止测试。需记录的关键参数包括：最大力值、断裂发生的具体位置，以及断裂模式（如链环被拉开、焊点开裂、扣件脱出等）。
2、链条半成品拉伸测试
链条半成品需截取一定长度作为试样，总长度应大于原始标距加上两倍夹持长度，原始标距通常取80mm或100mm。装夹采用平推式夹持辅具，夹紧前稍稍绷紧试样，确保其纵轴与拉伸中心线严格重合，测试速度同样不大于300mm/min。根据测试目的不同，可进行拉断试验以测定最大力，也可进行伸长试验——当标距部分伸长达到规定百分比（如0.5%）时，读取规定伸长力。
3、扣、环等小配件抗拉测试
扣件、圆环等小配件直接取单个作为试样，采用小型销钉式连接辅具进行挂装，装夹时需避免对扣件结构造成预变形。由于此类配件尺寸小、受力敏感，测试速度应控制在10mm/min以内，低速加载有助于更准确地反映其静态抗拉能力。观测重点在于：扣件是否发生脱开、是否产生明显变形，以及是否出现断裂失效。
六、试验结果影响因素与控制
1、环境条件控制
试验环境对测试结果的稳定性有直接影响。温度应控制在10℃至35℃范围内，环境需无腐蚀性气体，以避免对试样材料或设备造成不良影响。此外，试验台必须保持水平，且具备足够的操作空间，确保试验机运行时不受干涉，拉伸过程平稳进行。
2、试样的代表性
为确保测试结果具有统计意义，应尽可能取至少两个相同的试样进行平行测定。取样过程中需格外小心，避免试样受到拉伸、扭转、弯曲等机械损伤，否则会引入额外的初始应力或缺陷，导致测试值偏离真实水平。
3、常见无效结果及预防
实际测试中可能出现三类常见的无效结果。第一类是打滑——即试样在夹具中发生滑动，此时应检查夹具缓冲垫的磨损状况，并适当增加初始夹持力。第二类是钳口处断裂——若断口距钳口过近（小于原始标距的5%），表明试样在夹具部位存在应力集中，此次数据无效，需优化夹具设计或调整装夹方式，使受力更加均匀。第三类是伸长率偏差超标——实际伸长率与目标值之间的偏差不得超过1%，否则需复核装夹位置与测量过程是否存在误差。
4、数据表示
所有有效测试结果在记录与报告时，最大力和规定伸长力均保留一位小数，并以牛顿为单位标注。统一的数值表示规则有助于数据比对与质量追溯。
七、应用案例与常见问题
1、典型应用场景
拉力试验在金属饰品链领域具有广泛的实际应用。其一，可用于黄金、K金材质的批花链、盒仔链、蛇骨链等不同链型的强度对比测试，帮助企业筛选出兼顾美观与耐用的链型结构。其二，可用于评估不同焊接工艺（如激光焊与火焊）对链环连接强度的影响，为工艺优化提供量化依据。其三，在儿童饰品安全检测中，可用于验证安全链扣的抗拉脱能力，确保产品符合安全规范，防止小配件脱落造成误吞风险。
2、常见问题与对策
问题一：软质黄金链条在平推式夹具中容易出现打滑。这是由于黄金材质较软、表面摩擦系数较低所致。对策是增大缓冲垫的摩擦系数（如更换为更粗糙的橡胶材质），或直接改用销钉式挂装方式，从根本上避免夹持打滑问题。
问题二：微小扣件测试时力值波动较大。这是由于扣件尺寸小、受力敏感，常规测试速度下力值采集不够稳定。对策是将测试速度降低至5mm/min，同时选用高灵敏度的小量程传感器（如10N~50N），以提高数据采集的稳定性与分辨率。
问题三：断口始终出现在钳口附近。这表明试样在夹具部位存在明显的应力集中，导致未能反映链身本身的真实强度。对策包括：检查并调整夹具的同轴度，确保上下夹具对中良好；适当增加试样的原始标距长度，使断口更易落在标距范围内；或改用过渡连接件，改善试样端部的受力分布。
