设备匹配性

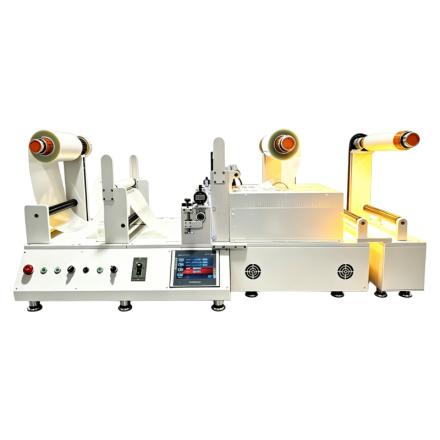

针对PET基材涂布水性聚氨酯（粘度低）的工艺需求，有效幅面300mm是一个常见的实验规格。慧诺JTM-300/0.5 桌面卷对卷涂膜机桌面型卷对卷涂膜机，其技术配置与这类需求契合度较高。该设备采用全电动控制方式，不需要外接气源，这简化了实验室的安装条件。涂布厚度调节采用微分头结构，调节分辨率达到0.001mm，实际涂布厚度范围从0.01mm到2mm，覆盖了水性聚氨酯涂层的常见厚度区间。 对于300mm幅面的处理能力，该设备的导辊幅宽恰好是300mm，通过胶槽内的PEEK挡板可以调整实际涂布宽度，有效涂布宽度最大280mm左右，基本满足300mm规格材料的实验需要。收放卷直径最大450mm，卷轴采用通用的3英寸规格，换卷操作比较方便。涂布速度在2-4.5m/min之间可调，正反转都能运行，这给调试工艺参数留出了足够空间。 双加热系统是这个设备的一个特征，料槽和涂布辊都可以加热，控温范围从室温以上到200℃。对于水性聚氨酯来说，料槽加热可以保持涂料温度稳定，避免低温增稠现象；涂布辊加热则有助于涂料在转移到PET薄膜时保持良好的流动状态。烘道长度500mm，温度同样可以设定到200℃，为水性涂料的干燥固化提供了必要热区。
张力与纠偏
PET薄膜在卷对卷输送过程中的张力控制直接影响涂布均匀性。该设备的放料卷轴采用电控精密张力调节，通过面板旋钮可以改变放料张力并保持恒定。这种闭环张力控制对于300mm幅面的PET基材较为重要，因为PET的弹性模量较高，张力波动会直接反映在薄膜的横向收缩或拉伸上。 实际使用中遇到过这样的情况，某实验室用类似的卷对卷设备涂布PET薄膜，一开始张力设定偏大，结果涂布出来的涂层在收卷后出现纵向条纹。分析原因是PET薄膜在张力作用下发生了微量的塑性伸长，涂层固化后薄膜回弹，把涂层压出了痕迹。后来把放料张力调低了一档，条纹就消失了。 烘道区域虽然只有500mm长，但对于水性聚氨酯的初期干燥来说是够用的。需要注意的是，PET薄膜在加热状态下对张力更敏感，温度升高后薄膜的模量下降，同样的张力值会导致更大的形变。所以在设定烘道温度的同时，可能需要适当降低收卷张力。经验上看，80℃烘道温度下，收卷张力可以比常温运行时降低大约20%。
涂布精度实现
涂膜精度标称为±0.003mm，这个数值是在特定条件下测得的。实际能达到的精度受多个因素影响，包括涂料的流变特性、基材的表面平整度、环境温湿度等。对于100cp以下的水性聚氨酯，因为涂料流动性好，反而比较容易达到较高的厚度一致性。 厚度调节机构使用百分表作为分度头，配合电动推杆提供下压力防止间隙变化。这个设计解决了传统手动调节在运行中容易松动的问题。电动推杆可以持续施加稳定的压力，确保涂布辊与背辊之间的间隙在设备运行中不会因振动或热膨胀而改变。 涂布面密度指标为≤±1.5%，这个数据已经扣除了基材本身的波动。换算一下，如果目标干膜厚度是20微米，面密度波动范围大约在±0.3微米当量厚度。对于大多数水性聚氨酯的应用来说，这个精度级别是可以接受的。不过要注意这个指标不含边缘异常区域，通常距离薄膜边缘10-15mm范围内的数据不参与评价，因为边缘容易出现溢料或减薄现象。
热固化适配
水性聚氨酯的热固化过程涉及水分挥发和交联反应两个阶段。该设备烘道长度500mm，在3m/min的涂布速度下，涂层在烘道内停留时间大约10秒钟。这个时间对于薄涂层（湿膜厚度小于30微米）来说足够完成表面干燥，但如果涂层较厚或者环境湿度较大，可能需要适当降低车速。 双加热系统的优势在这里体现出来。料槽加热可以预热涂料，减少涂料进入涂布间隙时的温差。涂布辊加热则直接作用于涂料与基材接触的瞬间，避免因接触冷辊导致的局部粘度升高。有些水性聚氨酯在低温下会形成触变结构，预热处理可以有效降低这种风险。 曾经有一个案例，某企业用水性聚氨酯涂布PET薄膜做离型膜，发现涂层表面总是有白点。排查了很多原因都没解决，后来发现是涂布辊温度太低了，室温下涂料碰到冷辊局部凝胶化，形成了微小的凝胶颗粒。把涂布辊加热到45℃后，白点问题明显改善。这个例子说明涂布辊加热不是摆设，对于某些水性体系来说几乎是必需的。
模块化与清理
该设备采用模组化装配结构，涂布站、收卷模块可以分离。这种设计的实际好处是当需要更换涂布方式时，可以直接更换对应的功能模块，而不是整台设备替换。对于实验室来说，这意味着同一套收放卷系统可以搭配不同的涂布头使用，扩展了设备的适用范围。 快拆式胶槽的设计对于水性涂料用户来说尤其实用。水性聚氨酯在停机后如果不及时清理，干结的胶膜很难去除。该设备的胶槽和上胶轮可以从机体上快速拆卸分离，拿到清洗槽里彻底清洗。清洗后重新安装的定位精度也能保证，不会因为反复拆装而影响涂布间隙的初始设定。 有一点需要提醒，虽然胶槽可以快拆，但清理工作还是建议在涂布结束后立即进行。水性涂料干结后形成的膜层有时候需要用溶剂浸泡才能溶解，费时费力。有用户反馈说他们养成了习惯，涂布结束后先用湿布擦拭胶槽内壁，再用纯水冲洗，整个过程不超过10分钟，胶槽长期保持干净状态。
操作参数参考
基于该设备的技术参数，针对PET基材和水性聚氨酯体系，可以提供一组参考设定值。涂布速度建议从2.5m/min开始试涂，这个速度下操作人员有足够时间观察涂层状态并进行微调。烘道温度可以设定为三段式：第一段85℃，第二段105℃，第三段120℃。如果环境温度较低，料槽加热可以设定在40-50℃。 涂布间隙的设定需要根据目标干膜厚度和水性聚氨酯的固含量反算。例如固含量40%的涂料，要得到10微米干膜，湿膜厚度大约25微米。考虑到PET薄膜本身的厚度波动，涂布间隙可以设定在30微米左右，实际试涂后再用测厚仪测量并微调间隙。 收放卷张力的设定有一个经验方法：用手掌按压运行中的薄膜，感觉有轻微弹性但不会明显凹陷即可。如果用设备自带的张力旋钮，可以从最小刻度开始逐步增加，每次增加后观察薄膜是否跑偏或起皱。PET薄膜比较硬挺，不像无纺布那样容易变形，所以张力宽容度相对大一些。
实际应用反馈
从多个实验室的使用反馈来看，这类桌面型卷对卷涂膜机比较适合300mm幅面以下的水性涂料打样和小批量制备。有做功能涂层的用户反映，他们用这台设备连续运行了4个小时，涂布了大约600米长的PET薄膜，涂层厚度波动在±0.005mm以内，对于研发阶段的样品制备来说足够了。 还有一个做导电涂层的用户提到，设备的全电动控制省去了接气源的麻烦，实验室随便找个插座就能用。他们比较满意的是快拆胶槽设计，因为导电涂料里含有纳米颗粒，容易沉积在胶槽底部，每次涂布完都需要彻底清理。快拆结构让他们可以把胶槽拿到通风橱里操作，不用担心清洗时溶剂挥发到实验室空气中。 加热系统的稳定性也有人提及。有用户实测了烘道温度分布，在500mm长度内，设定120℃时各点的温度偏差在±3℃以内。料槽加热的均匀性稍差一些，靠近加热棒的位置温度偏高，建议使用前先预热10分钟，让整个料槽温度场稳定下来再加涂料。这些小细节在实际操作中积累下来，就成了提高涂布成功率的关键。
