一、引言
在汽车、家电、建材等行业中，涂层不仅起到装饰作用，更承担着防腐、耐候等保护功能。然而，许多涂装产品在后续加工中需要经历冲压、弯曲、拉伸等变形工序，若涂层的柔韧性或附着力不足，便会在变形过程中出现开裂、剥落等缺陷，导致防护性能失效。因此，如何准确评价涂层在底材变形条件下的抗破坏能力，成为涂料质量控制的重大课题。
杯突试验（又称埃里克森试验）最初用于评价金属薄板的成形性能，后来被引入涂层检测领域，用于测定色漆、清漆等涂层在标准压陷条件下逐渐变形后抗开裂或抗与金属底材分离的性能。专门用于涂层杯突试验的设备——漆膜杯突试验仪，由此成为涂料行业和涂装行业不可或缺的检测工具。
二、漆膜杯突试验仪的工作原理
2.1 基本原理
漆膜杯突试验的核心原理是将涂有漆膜的金属试板牢固夹持于仪器的固定环与冲模之间，涂层面向冲模一侧（即朝下）或朝上（视设备设计而定），然后用一个直径为20mm的淬火抛光半球形钢制冲头，以恒定速度（通常为0.2±0.1mm/s）从试板背面（未涂漆面）向涂层方向顶压。随着冲头逐渐上顶，试板产生半球形鼓包变形，涂层随之被拉伸。
试验过程中操作者通过放大镜（通常为10倍带照明）连续观察涂层表面变化。当涂层表面首次出现裂纹或从底材上剥离时立即停止冲头移动，此时冲头从零位（刚好接触试板的位置）移动的距离即为杯突指数，也称埃里克森数，以毫米表示。
2.2 与金属杯突试验的本质区别
虽然漆膜杯突试验仪的机械结构与金属杯突试验机相似，但两者在评价对象、终点判定和试验要求上存在本质区别：
评价对象不同
金属杯突试验评价的是板材本身的成形极限，以板材出现穿透性裂纹为终点；漆膜杯突试验评价的是涂层随底材变形的能力，终点是涂层出现开裂或剥离，而非底材破坏。
终点判定方式不同
金属杯突试验的终点判定相对明确（穿透见光），而漆膜杯突试验的终点判定需要操作者通过放大镜仔细观察涂层表面首次出现裂纹的时刻，对操作者经验和判断力要求较高。
底材厚度限制不同
漆膜杯突试验要求试板底材厚度为0.30~1.25mm，底材的抗拉强度一般不超过400N/mm²，且试验前需确保底材本身在试验过程中不会先于涂层开裂。
三、设备结构与技术参数
3.1 典型结构组成

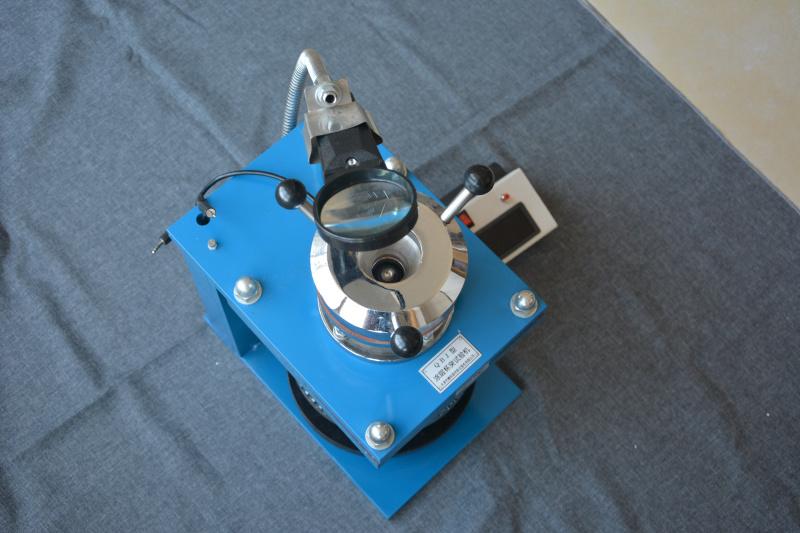

一台标准的漆膜杯突试验仪主要由以下部分组成：
主机与模具系统——包括铸铁机身、冲模（凹模）、固定环（压边圈）和半球形冲头。冲头直径为20mm，材质为淬火抛光钢。冲模和固定环与试板接触的表面均为抛光面，以保证夹紧均匀。

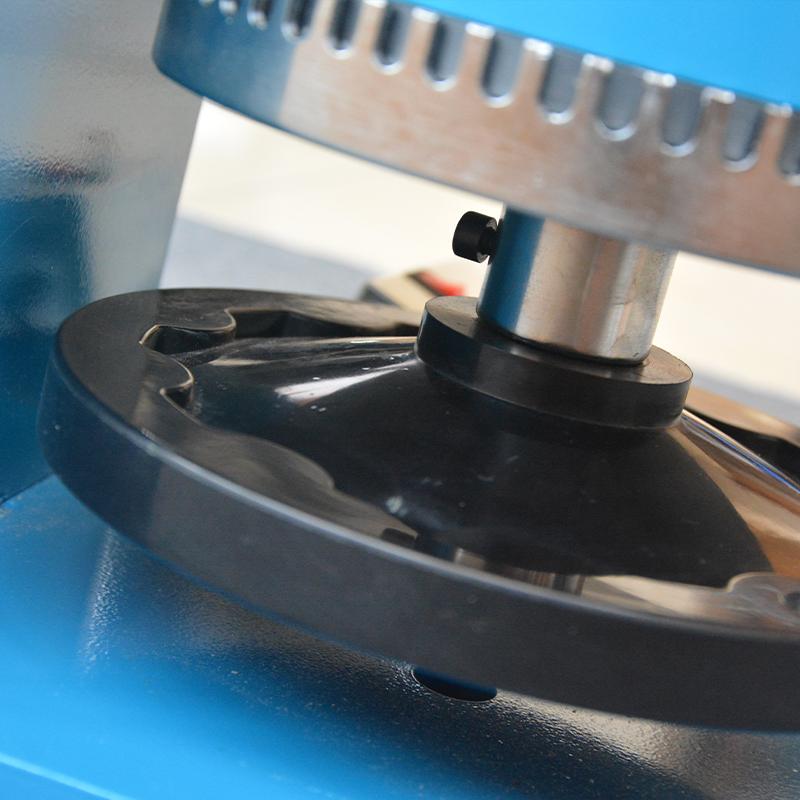

加载驱动系统——分为手动驱动和电动驱动两种类型。手动型通过旋转手轮驱动冲头上顶，如ERICHSEN Model 200；电动型采用伺服电机驱动，如ERICHSEN Model 202 EM，可实现恒速自动控制。
测控与显示系统——现代设备普遍采用高精度位置传感器测量压陷深度，测量分辨率可达0.01mm，数字显示屏直接读取杯突值。部分设备具有自动调零和坐标记忆功能，消除累计误差。
观察辅助装置——配备10倍带照明放大镜，便于操作者在试验过程中实时观察涂层裂纹的出现。
3.2 主要技术参数
综合典型设备的技术规格，漆膜杯突试验仪的主要参数如下：
| 参数项目 | 典型值 |
|---|---|
| 冲头直径 | Φ20 mm（淬火抛光半球形） |
| 最大压陷深度 | 10～15 mm |
| 深度分辨率 | 0.01 mm |
| 冲头速度 | 0.1～0.3 mm/s（推荐0.2 mm/s） |
| 适用试板厚度 | 0.30～1.25 mm |
| 适用试板尺寸 | ≥70 mm × 70 mm |
| 最大夹紧力 | 约30 kN |
| 执行标准 | GB/T 9753、ISO 1520 |
四、试验方法与标准
4.1 标准体系
漆膜杯突试验主要遵循以下标准：
GB/T 9753-2007《色漆和清漆 杯突试验》 （等同采用ISO 1520:2006）
ISO 1520:2006 国际标准
DIN ISO 1520 德国标准
BS 3900: Part E4 英国标准
这些标准规定了统一的试验程序、设备要求和结果表示方法，确保了不同实验室间测试结果的可比性。
4.2 试验步骤
典型的漆膜杯突试验操作流程如下：
将涂有漆膜的试板（底材为磨光钢板，厚度0.30~1.25mm，边长不小于70mm）置于干燥恒温环境中养护至规定时间。
将试板插入仪器开口处，涂层面向冲模侧（或朝上，视设备设计），用夹紧装置以中等力量夹紧。
确认冲头处于零位，调整试板使冲头中心轴线与试板的交点距各边不小于35mm。
以0.2±0.1mm/s的恒速旋动手轮或启动电机，使冲头开始上顶。
通过放大镜连续观察试板涂层表面，注意涂层变化。
观察到涂层首次出现裂纹或从底材剥离时，立即停止冲头移动。
从数字显示屏上读取杯突深度值，精确至0.1mm。
对同一样品至少进行三次平行测定，取一致结果。
4.3 结果表示
根据标准要求，试验结果有两种表示方式：
通过/不通过判定——若标准或客户规定了特定的压陷深度（如5mm），则在该深度停止试验，取出试板观察涂层有无开裂或剥离，以“通过”或“未通过”评定。
最小破坏深度测定——逐渐增加压陷深度直至涂层首次出现开裂或剥离，记录该时刻的最小深度作为杯突指数。
五、影响试验结果的关键因素
影响漆膜杯突试验数据准确性的因素较多，以下几个方面尤为关键：
①模具与冲头磨损
模具的磨损可能使杯突值异常升高0.4~0.6mm，而冲头磨损则会使杯突值偏低。需定期检查模具与冲头状态，发现磨损及时更换。
②夹紧力
随着夹紧力增加，试板与模具间的摩擦阻力增大，阻碍材料向变形区的补充，导致杯突值偏小。应严格控制夹紧力在标准规定范围内。
③冲头速度
冲头速度过快会因惯性作用导致杯突值偏高。标准规定速度控制在0.1~0.3mm/s范围内，推荐采用0.2mm/s的恒定速度。
④底材厚度与性能
底材过厚或强度过高可能导致底材先于涂层开裂，造成无效试验。试验前需确认底材性能满足要求。
⑤观察条件
采用放大镜观察与肉眼观察得出的结果可能存在差异，应在报告中注明观察方式。
六、应用领域与技术发展
6.1 主要应用领域
漆膜杯突试验仪广泛应用于汽车涂料评价车身漆膜在冲压成型过程中的抗开裂性能、卷钢涂料评估预涂卷材在后续辊压成型时的涂层耐久性、家电涂装检测家电外壳涂层在拉伸变形后的附着力、涂料研发比较不同配方涂层的柔韧性与附着力差异，以及质量控制进厂涂料批次之间杯突值的一致性检验等场景。
6.2 技术发展趋势
从手动操作到电动控制，从机械指示到数字显示，漆膜杯突试验仪经历了持续的技术迭代。当前及未来的发展趋势包括：电动伺服驱动实现速度闭环控制，提高试验一致性；高精度位移传感器使测量分辨率达到0.01mm；触摸屏操作与数据管理系统的集成，便于试验记录追溯；图像识别技术的引入可实现涂层裂纹的自动判定，减少人为误差。
漆膜杯突试验仪作为评价涂层柔韧性与附着力不可或缺的检测工具，在涂料工业及涂装行业中发挥着重要作用。通过标准化的试验程序，杯突指数为涂料配方设计、涂装工艺优化及产品质量控制提供了科学的量化依据。正确掌握设备操作要点、严格控制影响因素、准确解读试验结果，是充分发挥该设备价值的三大关键。随着汽车、家电等行业对涂层质量要求的不断提高，漆膜杯突试验仪的技术进步与应用深化将持续为涂层质量控制提供有力支撑。
