产品概述

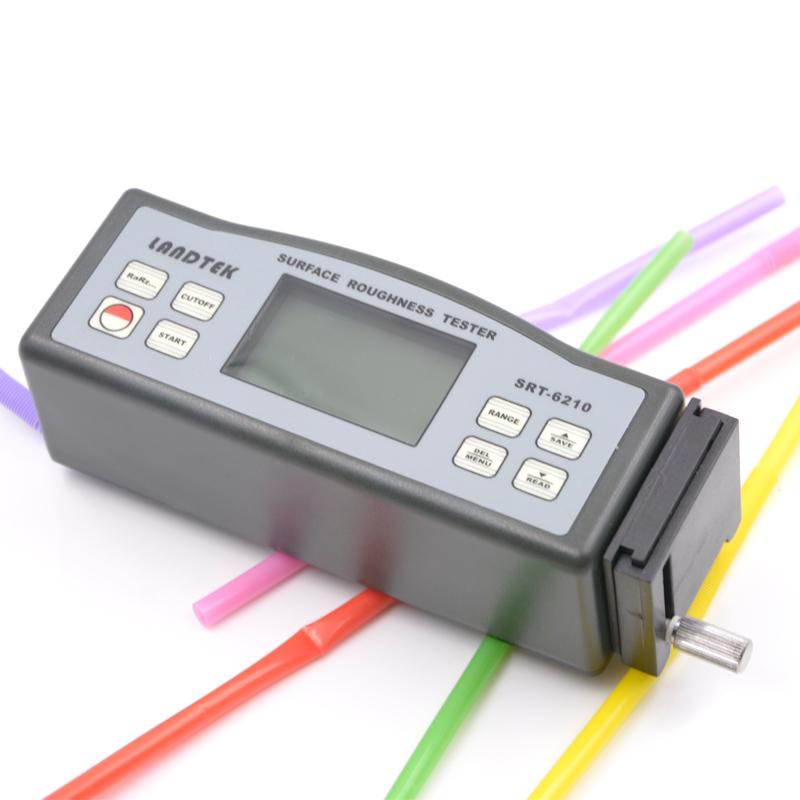

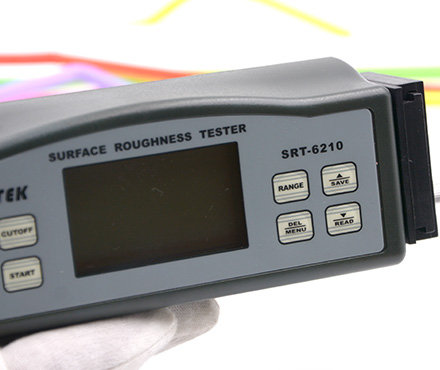

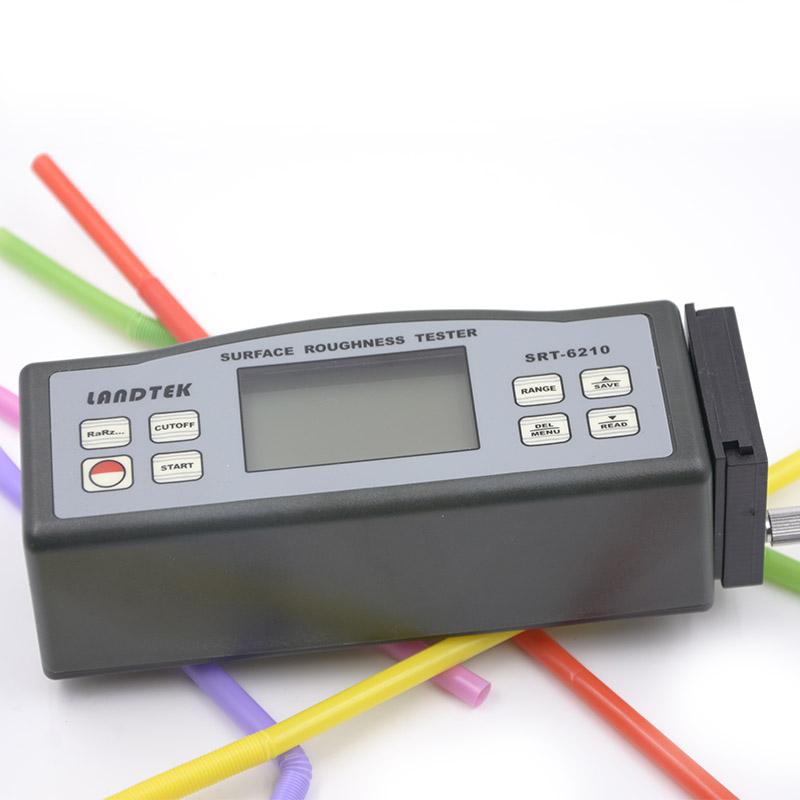

兰泰SRT-6210粗糙度仪是一款在生产现场使用的表面粗糙度检测仪器,配备10mm蓝色背光LCD显示屏,可测量Ra、Rz、Rq、Rt四种参数,测量精度不大于±10%。该仪器采用电感式测量原理,测针为5微米半径的金刚石材料,硬度优异,内置锂离子充电电池并具有自动关机功能以延长电池寿命。
产品特色
1、可测量Ra、Rz、Rq、Rt四种粗糙度参数
2、内置大容量锂离子充电电池和充电控制器
3、一体式内置高精度电感传感器
4、具有公英制转换功能和自动关机功能
5、支持数据存储和数据查看功能
6、可通过USB、RS-232数据线或蓝牙与电脑连接进行数据输出
工作原理

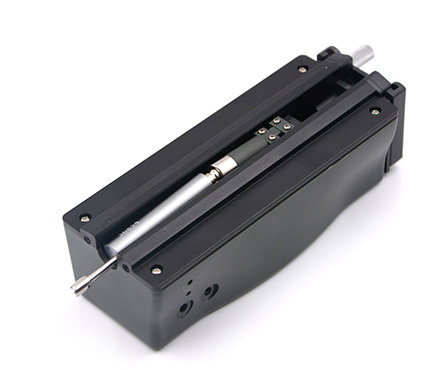

SRT-6210粗糙度仪测量时,传感器置于工件被测表面,由内部驱动机构带动传感器等速滑行。传感器内置锐利触针感受表面粗糙度,引起测针位移,使传感器电感线圈电感量变化,在相敏整流器输出端产生与粗糙度成比例的模拟信号。该信号经放大和电平转换后进入数据采集系统,DSP芯片进行数字滤波和参数计算,最终结果在液晶显示器上显示。
操作步骤
1、将传感器放置在工件被测面上
2、启动仪器,内部驱动机构带动传感器沿表面等速滑行
3、传感器触针感受粗糙度并产生位移信号
4、信号经处理后在LCD显示屏上显示测量结果
注意事项
* 测量精度不大于±10%,示值变动性≤6%

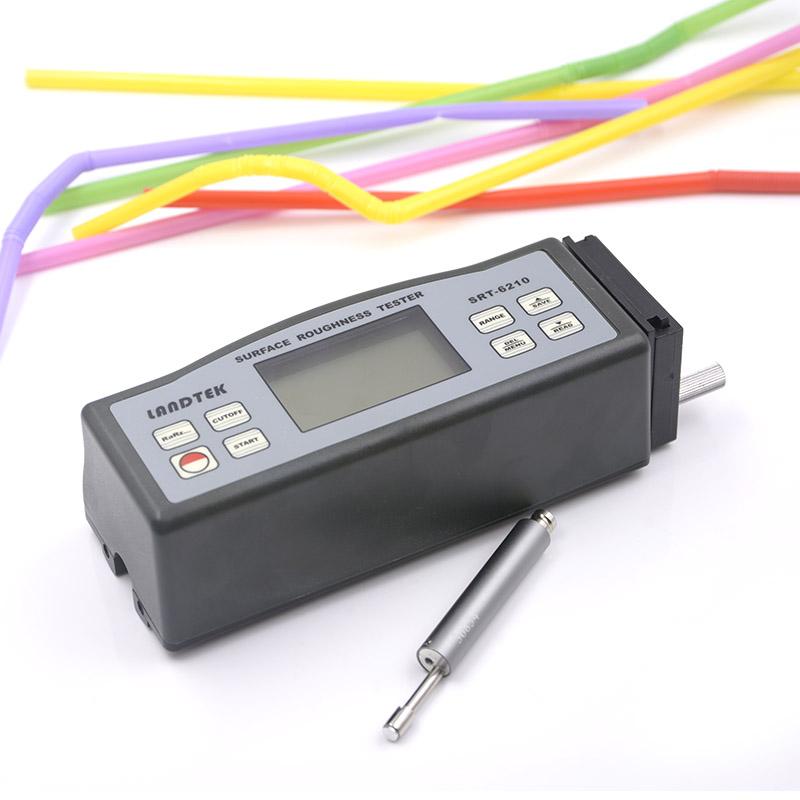

* 测针为金刚石材料,半径5微米,测力4mN
* 工作温度范围0~50℃,湿度<80%RH
* 具有自动关机功能以延长电池寿命
* 支持公英制转换,可根据需要选择
* 可通过USB、RS-232或蓝牙进行数据传输
