产品概述

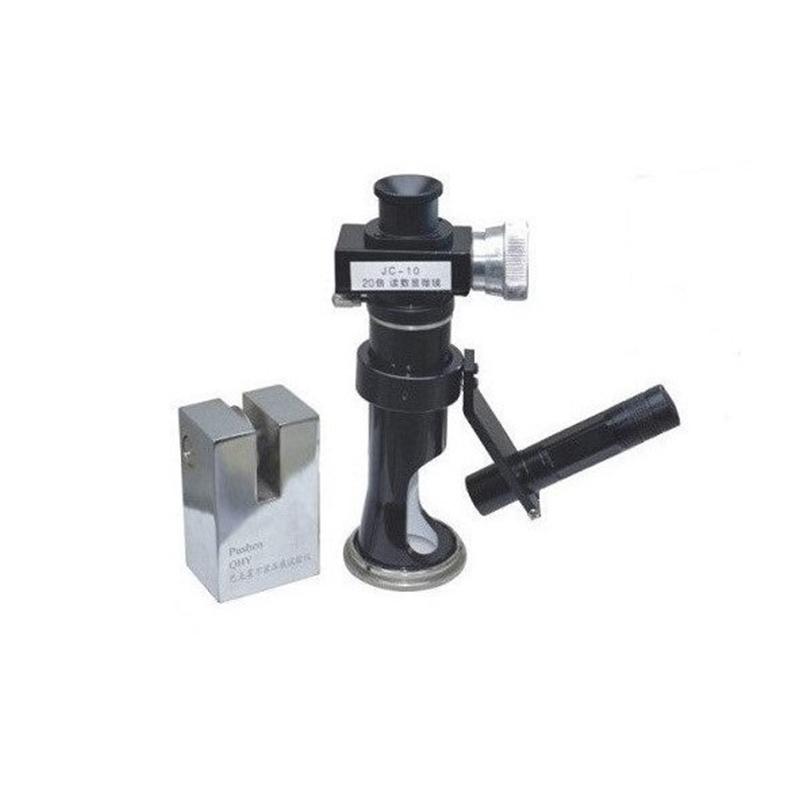

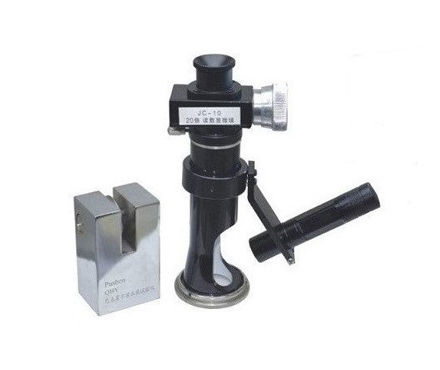

荣计达QHY巴克霍尔兹压痕试验仪是一款用于测定漆膜涂层硬度性能的检测仪器。它通过在涂膜表面施加压力形成压痕，并以压痕长度的倒数函数来表示抗压痕性试验结果，以此测定漆膜硬度。该仪器严格按照GB/T9725-88、ISO1518-73、DIN53153标准生产，质量可靠，能准确测定漆膜涂层的硬度性能。
产品特色
1. 严格按照GB/T9725-88、ISO1518-73、DIN53153标准规定生产，确保质量可靠。
2. 通过测量压痕长度并计算其倒数函数，准确表示漆膜的抗压痕性。
3. 配备20倍读数显微镜及大于60°的照明系统，便于清晰观测压痕影像。

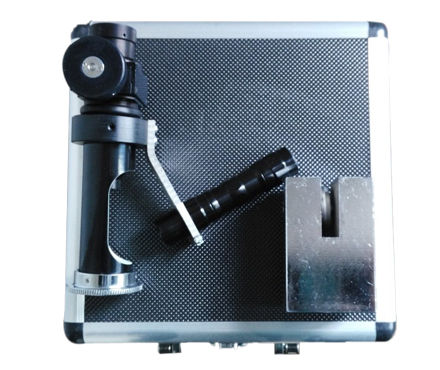

4. 压痕装置设计精密，由矩形金属块、硬质工具钢制尖锐刀刃金属轮及两个尖脚组成。
5. 压痕荷重精确，为500±5g，读数精度可达0.1mm。
工作原理
该仪器通过其压痕装置（自重1Kg±5g，附加荷重500±5g）在漆膜表面施加压力，形成压痕。漆膜的抗压痕性通过测量压痕的长度来评估，抗压痕性值以压痕长度倒数的函数（100/L，L为压痕长度）表示。压痕长度越短，表示漆膜硬度越高，抗压痕性值越大。测量时使用20倍读数显微镜观察压痕产生的影像，以准确测定长度。
应用领域
仅适用于塑性变形的漆膜表面测量抗压力、用于色漆和清漆的单层涂膜或多层涂膜的压痕试验
符合标准
GB/T9725-88、ISO1518-73、DIN53153
操作步骤
1. 将试板漆膜朝上，放在稳固的试验台平面上。
2. 将压痕器轻轻放在试板适当位置，先使装置的脚接触试板，再小心放下压痕器。放置30±1秒后，先抬起压痕器，再抬起装置的脚离开试板。
3. 移去压痕器后35±5秒内，使用显微镜测定压痕影像长度，以毫米为单位记录结果，准确到0.1mm。
4. 在同一试板上的不同部位进行5次试验，计算其算术平均值。
5. 将平均值修约至最近似标准表中的值，查表得到抗压痕性；或通过公式100/L（L为压痕长度，单位mm）计算抗压痕性。
注意事项
• 试板底材需坚硬、平整、无扭曲且表面无可见隆起，在测试负荷下不变形。
• 测试过程中，漆膜一般应表现为塑性变形，而非弹性变形。
• 在压痕装置的负荷下，漆膜膜厚仍需保持至少10μm。
• 待测漆膜需均匀、光滑和清洁。
• 取样需按标准GB3186规定进行。
• 试板需按标准GB9275—88中第5条的要求制作。
• 实验需在温度23±2℃、相对湿度（50±5）%的环境条件下进行。
• 放置压痕器时动作需轻柔，抬起时顺序为先压痕器后装置的脚。
• 压痕长度测量需在规定时间窗口（移去压痕器后35±5秒）内完成。
• 需在同一试板的不同部位进行至少5次试验并取平均值，以保证结果代表性。
