时代航宇G型冲击装置里氏硬度计配件灰铸铁球墨铸铁硬度测量

Name: 时代航宇G型冲击装置里氏硬度计配件灰铸铁球墨铸铁硬度测量
Brand: 时代航宇
SKU: NB013304

请联系客服

适用于灰铸铁和球墨铸铁的硬度测量，测试范围覆盖HB 140-387，是TH系列里氏硬度计的专业配件。

型号

联系客服

分类 : 里氏硬度计

品牌 : 时代航宇

编号 : NB013304

产品概述

时代航宇G型冲击装置是TH系列里氏硬度计的可选配件，专为灰铸铁和球墨铸铁的硬度测量而设计。

产品特色

1. 专用于灰铸铁与球墨铸铁的硬度测试。 2. 作为TH系列里氏硬度计的可选配件，扩展了主机的应用范围。

工作原理

该冲击装置作为里氏硬度计的配件，通过特定冲击体撞击被测材料表面，测量冲击与回弹的速度，依据里氏硬度原理（HL=1000×VB/VA）计算并显示出材料的硬度值。

应用领域

灰铸铁硬度测量、球墨铸铁硬度测量

符合标准

未提及

操作步骤

未提及

注意事项

未提及

冲击能量
DC/DL: 11mJ, D+15: 11mJ, C: 2.7mJ, G: 90mJ
冲击装置质量
DC/DL: 5.5g/7.2g, D+15: 7.8g, C: 3.0g, G: 20.0g
球头硬度
DC/DL: 1600HV, D+15: 1600HV, C: 1600HV, G: 1600HV
球头直径
DC/DL: 3mm, D+15: 3mm, C: 3mm, G: 5mm
球头材料
DC/DL: 碳化钨, D+15: 碳化钨, C: 碳化钨, G: 碳化钨
冲击装置直径
DC/DL: 20mm, D+15: 20mm, C: 20mm, G: 30mm
冲击装置长度
DC/DL: 86(147)/75mm, D+15: 162mm, C: 141mm, G: 254mm
冲击装置质量
DC/DL: 50g, D+15: 80g, C: 75g, G: 250g
试件最大硬度
DC/DL: 940HV, D+15: 940HV, C: 1000HV, G: 650HB
试件表面粗糙度
Ra DC/DL: 1.6μm, D+15: 1.6μm, C: 0.4μm, G: 6.3μm
试件最小重量
DC/DL: >5kg, D+15: >5kg, C: >1.5kg, G: >15kg
试件最小重量-需稳定支撑
DC/DL: 2~5kg, D+15: 2~5kg, C: 0.5~1.5kg, G: 5~15kg
试件最小重量-需密实耦合
DC/DL: 0.05~2kg, D+15: 0.05~2kg, C: 0.02~0.5kg, G: 0.5~5kg
试件最小厚度-密实耦合
DC/DL: 5mm, D+15: 5mm, C: 1mm, G: 10mm
试件最小厚度-硬化层最小深度
DC/DL: ≥0.8mm, D+15: ≥0.8mm, C: ≥0.2mm, G: ≥1.2mm
球头压痕尺寸-硬度300HV时压痕直径
DC/DL: 0.54mm, D+15: 0.54mm, C: 0.38mm, G: 1.03mm
球头压痕尺寸-硬度300HV时压痕深度
DC/DL: 24μm, D+15: 24μm, C: 12μm, G: 53μm
球头压痕尺寸-硬度600HV时压痕直径
DC/DL: 0.54mm, D+15: 0.54mm, C: 0.32mm, G: 0.90mm
球头压痕尺寸-硬度600HV时压痕深度
DC/DL: 17μm, D+15: 17μm, C: 8μm, G: 41μm
球头压痕尺寸-硬度800HV时压痕直径
DC/DL: 0.35mm, D+15: 0.35mm, C: 0.35mm, G: -
球头压痕尺寸-硬度800HV时压痕深度
DC/DL: 10μm, D+15: 10μm, C: 7μm, G: -
冲击装置适用范围

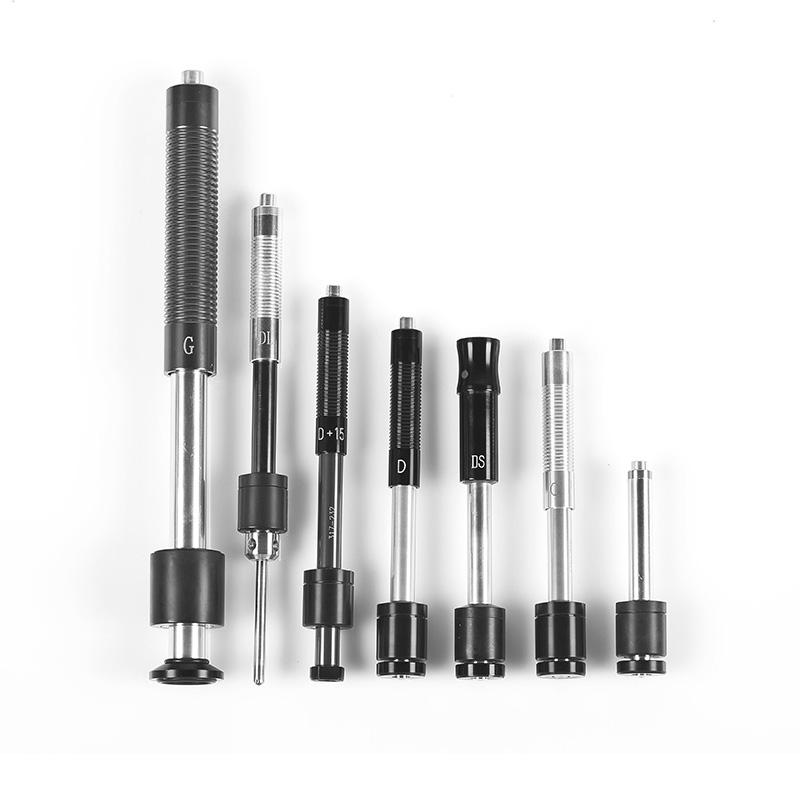

DC型测量孔或园柱筒内；DL型测量细长窄槽或孔；D型用于常规测量；D+15型接触面细小，加长，适宜测量沟槽或凹入的表面；C型冲击力小，对被测表面损伤很小，不破坏硬化层，适合测量小轻薄部件及表面硬化层；G型测量大厚重及表面较粗糙的铸锻件
