产品概述

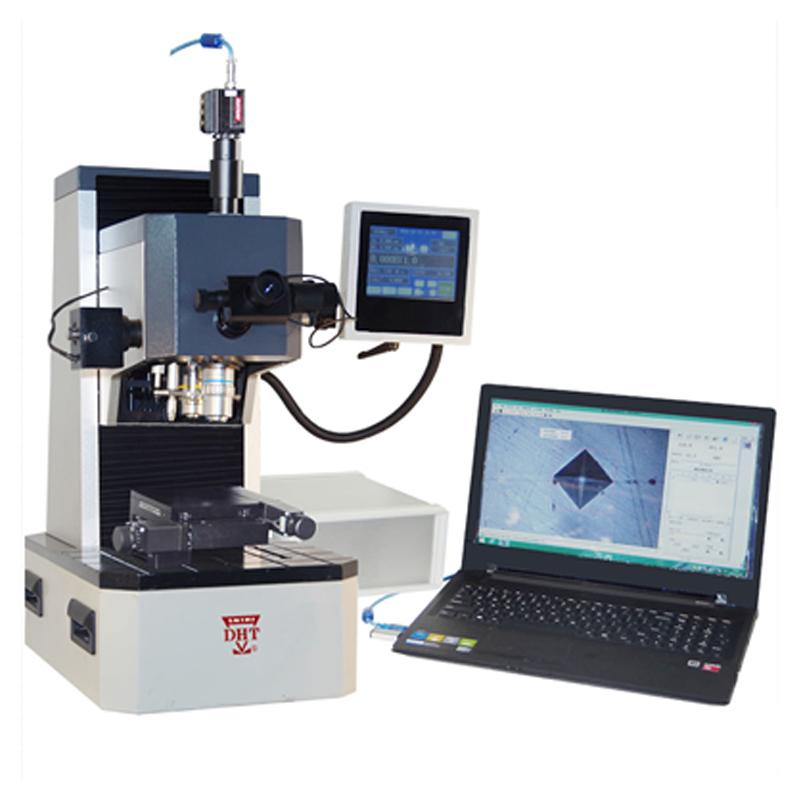

JMHVS-XYZ全自动精密维氏硬度计（机头移动式）是一款采用一体式概念研发的维氏硬度测量系统。它主要用于各种金属及部分非金属材料的显微维氏硬度测定，能够对各种零件（如机加工件、锻件、铸铁、铸钢件等）、有色金属及热后处理零件等进行硬度测定，同时适用于有效硬化层深度、涂镀层及焊接件热影响部位的测定。该系统还可用于观察各种金属零件内部的金相组织，并对图像进行采集、显示及输出打印，尤其适用于测量工件的硬度梯度分布曲线及热处理后齿轮的表面硬度和有效硬化层深度。
产品特色
1. XYZ样品移动控制：系统提供XY电动移动样品台和Z轴控制；可用软件控制也可手动调节；XY可同时运动；XYZ可用键盘方向键微调准确到位。
2. 加载模式和路径设置：系统提供多种加载模式，包括沿线、沿边缘角度、沿曲线边缘角度等；加载点坐标可任意设置。
3. 自动边缘扫描：沿样品边缘自动扫描并自动找到拐点（如齿顶齿根），实现自动加载、调焦和测量；系统按设定的加载模式多点自动加载、自动调焦和自动测量，并自动绘制硬化曲线；一键完成。
4. 硬度值转换、修正、有效验证：系统可将测得的显微维氏硬度值转换成其他硬度值（如HB、HR等）；可对球面或圆柱面样品测量值进行修正；可对样品测量值进行有效验证。
5. 自动测量与数据管理：按设定的加载路径逐点自动加载、自动测量压痕并计算硬度值，自动绘制硬化曲线；测量图像被保存，可通过鼠标拖拉压痕四边形边框进行手动修正，相关数据自动更新。
6. 数据统计与报告：自动计算硬度的平均值、方差、Cp、Cpk等统计值；自动生成WORD或EXCEL文档报表，报表格式可定制。
7. 多功能扩展：可设置为努氏硬度测量或测量压痕断裂韧性；包含图像/视频拍摄、图像处理、几何尺寸测量、文档标注、相册管理和定倍打印等其他功能。
工作原理
该系统通过自动控制XYZ电动位移工作台，将样品精确移动到测量位置。在软件控制下，根据预设的多种加载模式（如沿线、沿边缘角度、矩阵等）自动施加试验力，形成维氏或努氏压痕。随后，系统通过高分辨率专用摄像头自动捕获压痕图像，并利用图像分析算法自动测量压痕对角线长度，依据维氏硬度计算公式（HV = 常数 × 试验力 / 压痕表面积）自动计算出硬度值。整个过程实现了从加载、保荷、卸荷、调焦到测量、计算、数据统计和报告生成的全自动化。
应用领域
金属材料硬度测定、非金属材料硬度测定、零件硬度检测（机加工件、锻件、铸铁、铸钢件等）、有色金属硬度测定、热处理后零件硬度测定、有效硬化层深度测定、涂镀层硬度测定、焊接件热影响区硬度测定、金相组织观察与图像采集、硬度梯度分布曲线测量、齿轮表面硬度与硬化层深度测量
符合标准
GB/T4340.1、GB/T4340.2、ASTM E92
操作步骤
1. 安装软件并连接硬件：使用软件安装光盘安装系统软件，连接XYZ电动位移工作台、XY步进驱动箱、摄像头、加密狗等硬件，并接通电源。
2. 样品放置与摄像头标定：将样品放置于样品台上，使用硬度标定块或标定尺对摄像头进行标定，可为不同试验力分别标定以提高准确度。
3. 设置试验参数：在软件中选择所需的试验力，并设置加载模式（如沿线、矩阵、齿心等）和测量路径。
4. 自动边缘扫描与定位（如需要）：启动自动边缘扫描功能，系统沿样品边缘扫描并描绘整体图，用于规划加载路径。使用软件、方向键或输入移动距离控制XYZ台，将测量点精确定位。
5. 执行自动测量：启动自动测量程序，系统将按设定路径逐点自动完成加载、保荷、卸荷、调焦、图像捕获、压痕测量和硬度值计算。
6. 数据查看与修正：查看自动生成的硬度值、统计数据和硬化曲线。如需修正，可在保存的测量图像上手动调整压痕边框，系统将自动更新相关数据。
7. 生成与输出报告：系统自动生成包含测量点数据、统计值、压痕图像和硬化曲线的WORD或EXCEL报告，可保存、打印或定制格式。
注意事项
• 请确保设备电源连接正确、稳定，避免在电压不稳的环境下使用。
• 连接所有线缆（如电源线、USB连接线、XY连接线、RS232串口线等）时，需确认接口对应且插接牢固。
• 样品应平稳放置于样品台，确保测量过程中无松动或位移。
• 进行摄像头标定时，需使用合格的标定块或标定尺，并按照软件指引完成，以确保测量精度。
• 选择试验力时，需根据样品材料和预期硬度范围合理选择，避免过载或测量不准确。
• 设置加载路径和参数时，请仔细核对，特别是进行自动化批量测量前。
• 自动测量过程中，请勿触碰设备或样品台，以免影响测量精度或导致设备故障。
• 软件加密狗为重要部件，请妥善保管，避免丢失或损坏。
• 定期维护设备，保持光学镜头和移动部件的清洁。
• 生成的测量数据和报告应妥善保存备份。
• 若需定制特殊功能（如新的加载模式、报表格式或行程尺寸），请与供应商联系确认。
• 操作人员应经过适当培训，熟悉软件功能和设备操作流程。
