产品概述

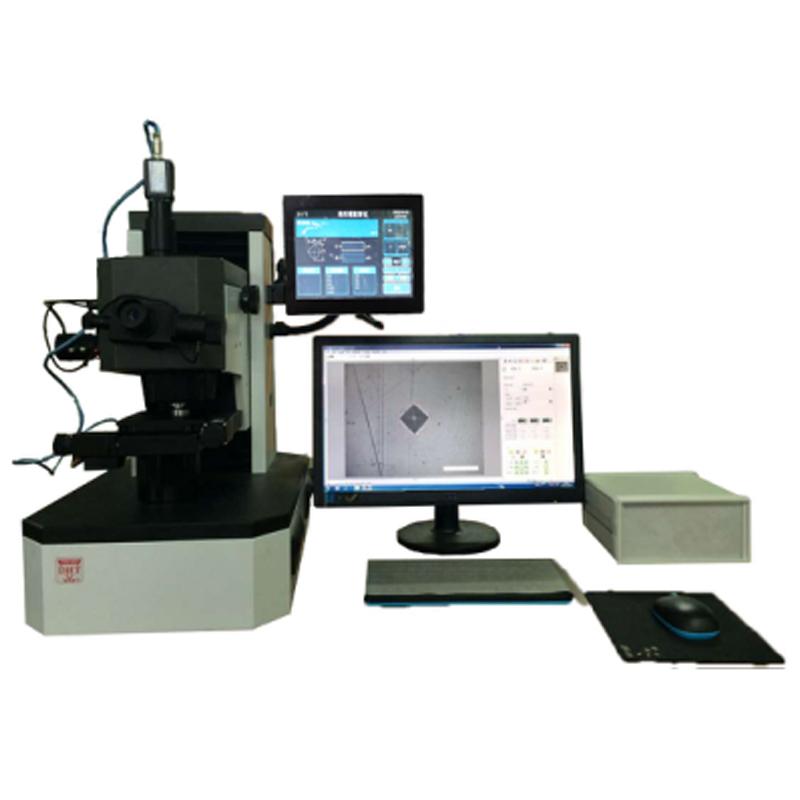

JMHVS-1000-XY自动精密显微硬度计（机头移动式）是一款采用一体式概念研发的维氏硬度测量系统，为国内专利产品。该设备主要用于各种金属及部分非金属材料的显微维氏硬度测定，适用于零件、有色金属、热处理件、有效硬化层深度、涂镀层及焊接热影响区的硬度测定，并可进行金相组织观察与图像采集。系统集成了光学成像、机械位移、电子控制、数字成像、图像分析及计算机处理等技术，通过计算机控制实现全自动、高精度、高重复性的硬度测试。
产品特色
1. 采用机头移动式新设计（国内专利产品），实现一体式精密测量。
2. 支持XY电动样品台，具备手动、电动（摇杆）和自动（软件）控制模式，X-Y方向可同步移动，操控便捷。
3. 提供多种加载模式：定位移动加载、定点移动加载、定向移动加载、任意位置加载及变速移动（五档速度可选）。
4. 具备全自动运行功能，可按设定路径实现多点自动移动、转塔、加载、调焦、测量及自动绘制硬化曲线。
5. 软件功能强大，支持硬度值转换（如HB、HR等）、修正、有效验证、数据统计及测试报告自动生成（WORD或EXCEL格式）。
6. 采用可靠的自动读数技术，适用于一般甚至带少量缺陷的压痕图像，测量速度快、精度高。
7. 配备300万像素专用摄像头，支持硬度标定块或标定尺两种标定方法，可对不同试验力分别标定。
8. 加载模式和路径设置灵活，支持两点方式、法线方式、角平分线方式及任意点方式，路径可进行镜像、旋转、平移等调整。
9. 可设置为努氏硬度测量模式。
工作原理
该系统集成了光学成像、机械位移、电子控制、数字成像、图像分析和计算机处理等技术。通过计算机主机控制显微维氏硬度计和自动载物台，将硬度压痕数字化成像在计算机屏幕上。然后，利用自动读数、手动读数（包括独特的点取自动寻点技术）或一般手动测量方法，准确测量压痕对角线长度，进而计算出材料的显微维氏硬度值。系统可自动执行加荷、保荷、卸荷过程，并实现全自动的测试流程与数据分析。
应用领域
各种金属及部分非金属材料的显微维氏硬度测定、各种零件（机加工件、锻件、铸铁、铸钢件等）、有色金属、热后处理零件、有效硬化层深度测定、涂镀层测定、焊接件的热影响部位测定、金属零件内部金相组织观察及图像采集、测量工件的硬度梯度分布曲线、测量热处理后齿轮的表面硬度及有效硬化层深度、膜层厚度及两点间距测量、金属表面形貌拍摄及固定倍率打印
符合标准
GBT4340.1、GBT4340.2、ASTM_E92
操作步骤
1. 试样准备与放置：根据试样形状选择合适的夹持台（如十字试台、薄片夹持台等），将试样放置在XY样品台上。
2. 系统启动与标定：开启设备及软件，使用硬度标定块或标定尺对摄像头进行标定（可对不同试验力分别标定）。
3. 选择试验力：从10gf至1kgf的多个力值中选择所需的试验力。
4. 选择加载与移动模式：在软件中选择加载模式（如定位移动、定点移动、定向移动、任意位置加载）并设置移动路径或方向。
5. 平台移动与对焦：通过手动控制、电动摇杆或软件控制移动XY样品台至目标区域，系统可自动调焦。
6. 执行测试：启动测试，系统自动完成压头/物镜切换、加荷、保荷、卸荷过程。
7. 压痕测量：压痕图像显示在计算机屏幕上，采用自动读数、手动点取自动寻点或一般手动方法测量压痕。
8. 数据分析与输出：系统自动计算硬度值，可进行硬度值转换、统计，并自动生成包含硬度值、统计值、压痕图像和硬化曲线的测试报告。
注意事项
• 使用前请仔细阅读产品使用说明书，并确保设备水平放置（使用水平仪和调节螺钉）。
• 请根据试样尺寸和形状选择合适的夹持台，确保试样稳固，最大试件高度为210mm，最大宽度为125mm。
• 设备标准配置中包含备用灯泡和保险丝，如需更换请使用相同规格。
• 进行摄像头标定时，为提高测量准确度，建议对不同试验力分别标定。
• 在软件中设置加载路径时，可利用多种方式（如两点、法线、角平分线）来补偿样品摆放不垂直或不水平的情况。
• 测量时，系统具备可靠的自动读数技术，但对于有严重锈蚀、划痕或图像质量不佳的情况，建议使用手动测量方法辅助验证。
• 全自动运行过程中，请勿人为干扰载物台、压头或光学系统的自动运动。
• 保存数据时，原始测量数据和图像将存储于文档中，一个文件保存一次测量的所有数据。
• 测试报告格式可根据需要定制，标准格式包含单个测量点硬度值、统计值、压痕图像和硬化曲线。
• 设备也可设置为努氏硬度测量模式，请根据测试需求在软件中进行相应设置。
