产品概述

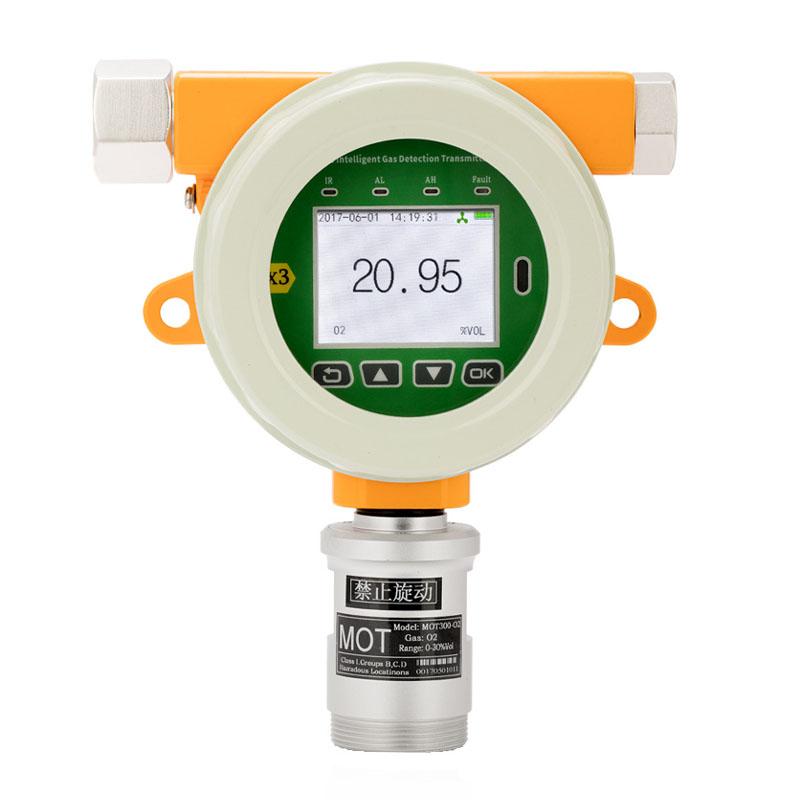

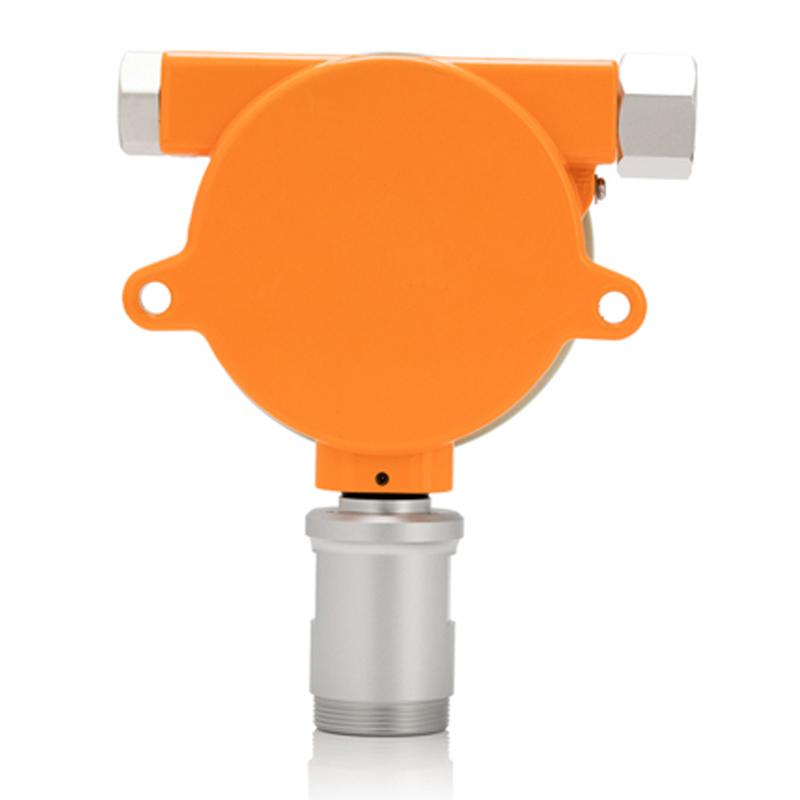

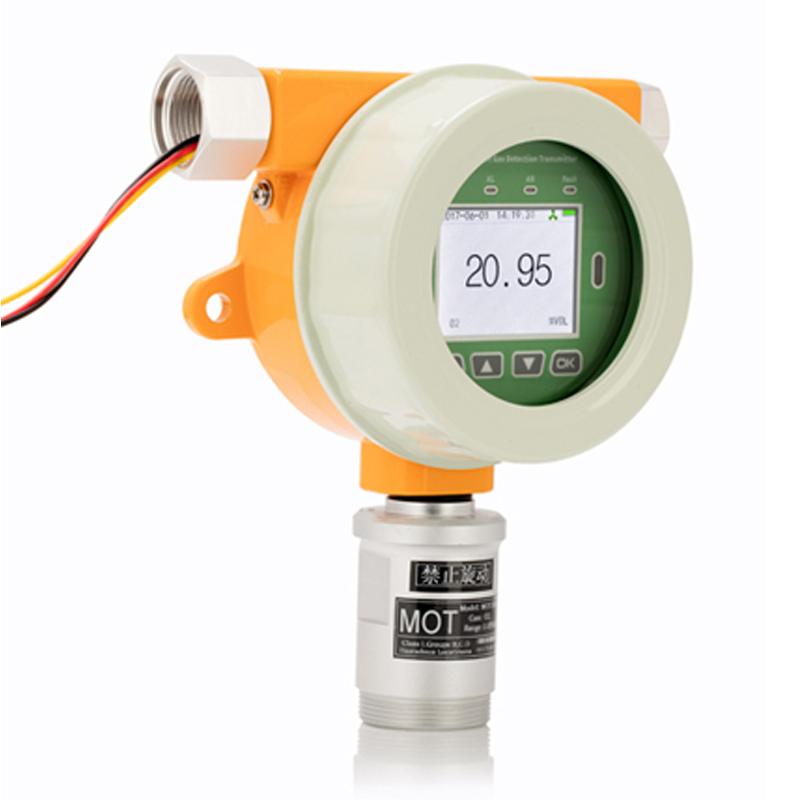

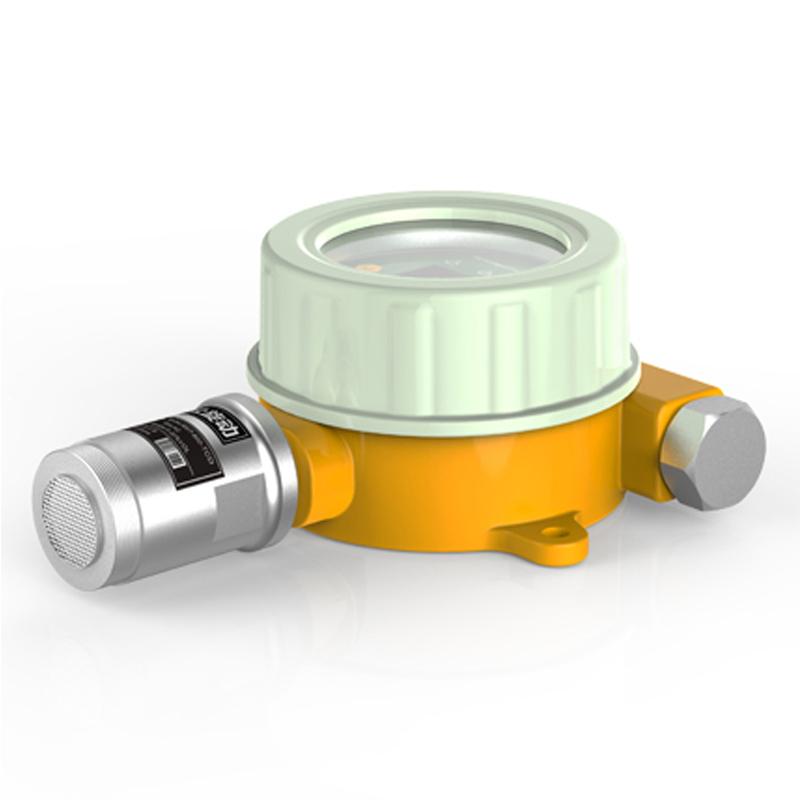

MOT500-EX-Y是一款带2.4寸IPS彩屏显示的在线式智能可燃气体检测仪（变送器），采用大规模集成电路和国际标准智能化技术设计，是一款数字、模拟混合通讯的完全智能化气体变送器。该仪器稳定性高，具有通讯和自诊断功能，安装维护方便，满足工业现场安全监测对设备高可靠性的要求，广泛应用于石油、化工、冶金、炼化、燃气输配、生化等行业，兼容各种控制报警器、PLC、DCS等控制系统，可实现远程检测、控制、报警及数据分析。
产品特色
1、采用新半导体纳米工艺超低功耗32位微处理器和24位ADC数据采集芯片。
2、配备2.4寸IPS工业级高清大屏，分辨率为320x240。
3、支持1-6个传感器配置（多合一复合气体不支持4-20mA输出）。
4、PPM、mg/m3二种浓度单位可自由切换。
5、标配多种信号输出模式：4-20mA输出（单传感器，传输距离1Km）、RS485输出（MODBUS RTU协议，传输距离1.2Km）、2组无源继电器输出。
6、多种信号传输方式可选：3～5芯电缆线、网线、433Mhz无线传输、GPRS无线传输。
7、传感器支持多达6级目标点校准功能，保证测量准确性和线性。
8、具备手动零点与目标点校准、恢复出厂设置和模拟量4mA与20mA输出校准功能。
9、具备宽电压输入、短路保护、反接保护、防静电干扰、防磁场干扰及自动恢复功能。
10、兼容各种远程控制设备：PLC、DCS、控制报警器、二次仪表等。
11、壳体硬质氧化，防爆防腐蚀，能在恶劣环境下长时间使用。
12、可选配温/湿度传感器、现场声光报警器等。
工作原理
该产品为在线式智能气体检测仪（变送器），采用扩散式、流通式或泵吸式采样方式，通过内置传感器检测环境中的可燃气体浓度。仪器将检测到的气体浓度信号，经由大规模集成电路和微处理器处理，转换为标准信号（如4-20mA、RS485等）输出，并可通过高清彩屏实时显示。其智能化设计支持远程通讯、自诊断和多级校准，确保监测的准确性和可靠性。
符合标准
GB3836.1-2010、GB3836.2-2010
操作步骤
1、根据安装方式（壁挂式、管道式、流通式）和采样方式（扩散式、流通式、泵吸式）选择合适位置安装仪器。
2、通过电气接口（3/4″NPT内螺纹或1/2″NPT内螺纹）连接电源（24VDC，范围12~30VDC）及信号输出线缆。
3、根据需要连接接收设备（如电脑、控制报警器、PLC、DCS等）并配置通讯协议（如MODBUS RTU）。
4、开机后，通过屏幕菜单进行传感器校准（支持手动零点与目标点校准，多达6级目标点校准）。
5、根据需要设置浓度单位（PPM或mg/m3）、报警方式（现场声光、远程控制、APP通知等）及其他参数。
6、进行模拟量输出校准（4mA与20mA输出校准）。
7、仪器进入正常工作状态，实时监测并显示气体浓度，异常时触发报警。
注意事项
• 请确保在仪器工作环境温度（-30~50℃）和湿度（0~95%RH无冷凝）范围内使用。
• 安装时注意工作气压范围为0~100Kpa。
• 电源输入为直流24V（范围12~30VDC），连接时请注意极性，仪器具备反接保护但仍需规范操作。
• 多合一复合气体检测仪不支持4-20mA信号输出。
• 进行传感器校准时，请使用标准气体并遵循操作说明，以保证测量准确性。
• 仪器具备防爆功能（防爆标志：CNEx16.0547），但仍需避免在超出防爆等级规定的危险场所拆卸或维修。
• 定期检查仪器外观、电气连接及防护等级（IP65），确保其在恶劣环境下正常工作。
• 可选配功能（如温湿度传感器、无线传输模块）需根据实际需求订购并正确安装配置。
