产品概述

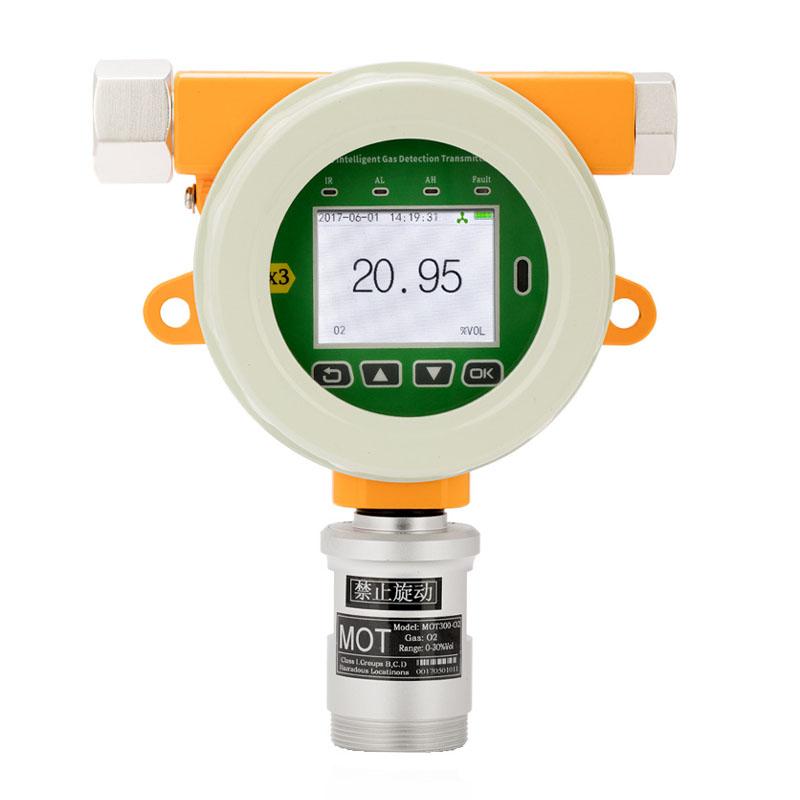

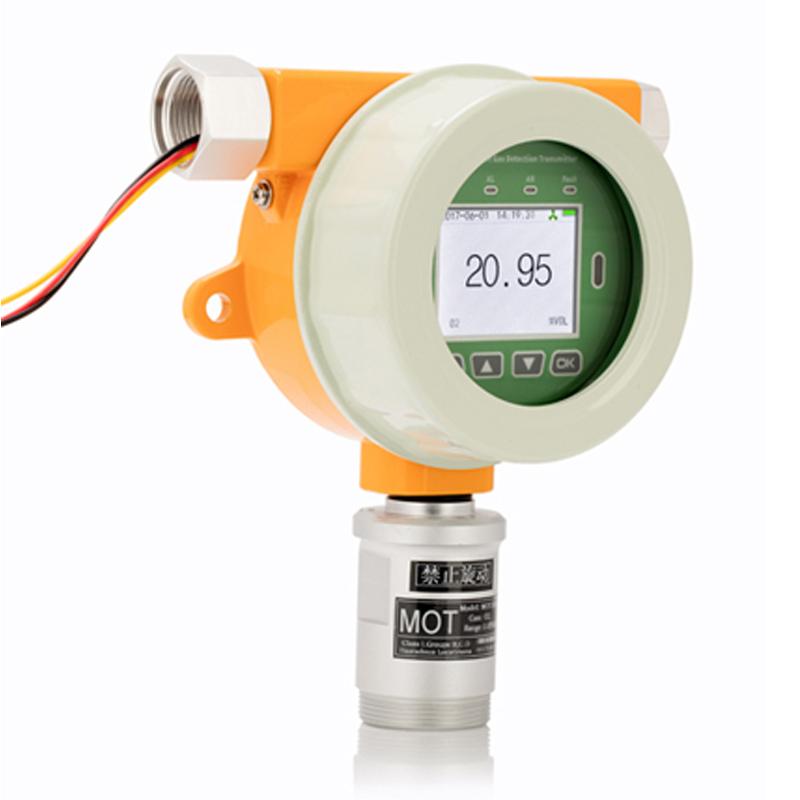

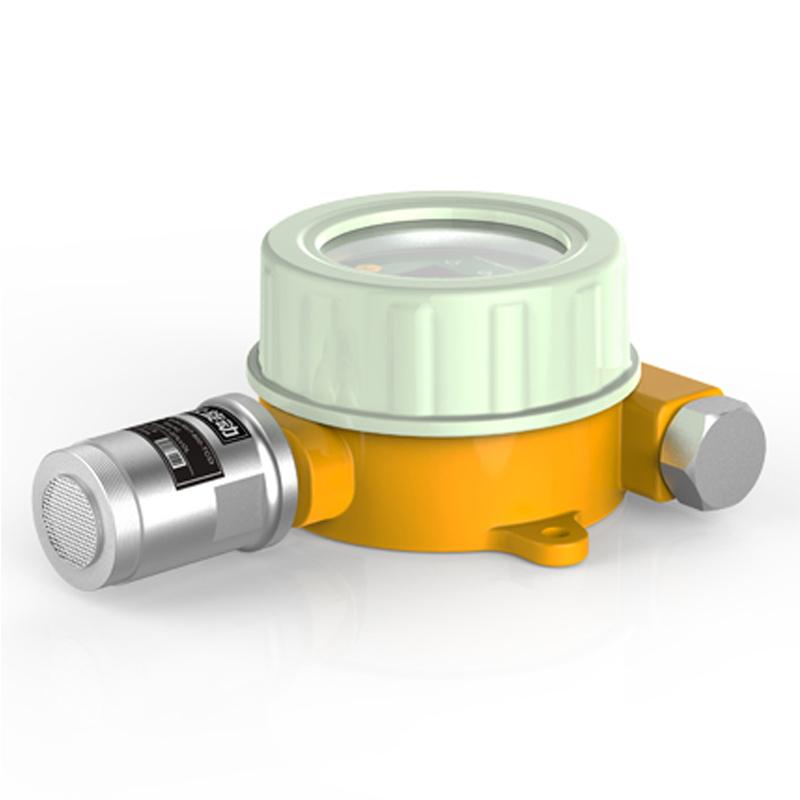

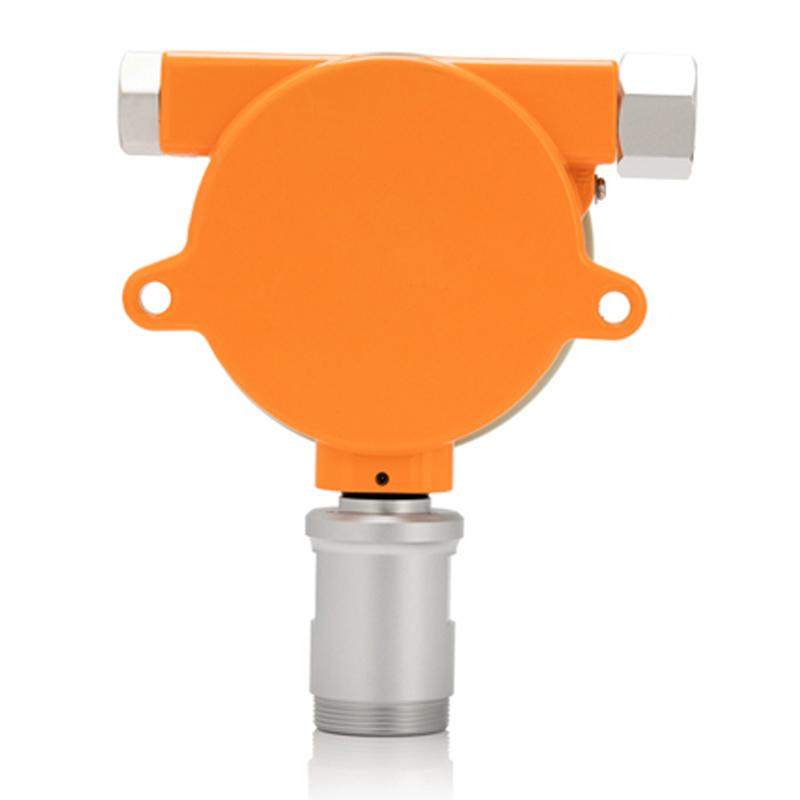

MOT500-EX-Y（高温）是一款带2.4寸IPS彩屏显示的在线式智能可燃气体检测仪（变送器），采用大规模集成电路和国际标准智能化技术设计而成，具有高稳定性和自诊断功能。该仪器兼容各种控制报警器、PLC、DCS等控制系统，可实现远程检测、控制和报警，广泛应用于石油、化工、冶金、炼化、燃气输配、生化等行业。
产品特色
1. 采用32位微处理器和24位ADC芯片，功耗低。
2. 配备2.4寸IPS工业级高清彩屏，分辨率320x240。
3. 支持1-6个传感器配置（多合一复合气体不支持4-20mA输出）。
4. PPM与mg/m³浓度单位可自由切换。
5. 标配多种信号输出：4-20mA（传输距离1Km）、RS485（MODBUS RTU协议，传输距离1.2Km）、2组继电器输出。
6. 支持多种信号传输方式：电缆线、网线、433Mhz无线、GPRS无线。
7. 传感器支持多达6级目标点校准，确保测量准确性和线性。
8. 具备手动零点与目标点校准、恢复出厂设置及模拟量输出校准功能。
9. 具备宽电压输入、短路保护、反接保护、防静电干扰、防磁场干扰及自动恢复功能。
10. 兼容PLC、DCS、控制报警器、二次仪表等远程控制设备。
11. 壳体硬质氧化，防爆防腐蚀，适应恶劣环境。
12. 可选配温/湿度传感器、现场声光报警器等配件。
工作原理
该检测仪采用扩散式、流通式或泵吸式采样方式，通过内置传感器检测环境中的可燃气体浓度。检测到的气体浓度信号经过微处理器和ADC芯片处理，转换为数字信号，并通过2.4寸IPS彩屏实时显示。同时，仪器可通过4-20mA、RS485或继电器等多种信号输出方式，将浓度数据或报警信号传输至远程控制系统。
符合标准
GB3836.1-2010、GB3836.2-2010
操作步骤
1. 根据安装方式（壁挂式、管道式、流通式）选择合适的安装位置并固定仪器。
2. 通过电气接口（3/4″NPT或1/2″NPT内螺纹）连接电源（24VDC）和信号输出线缆。
3. 通电后，仪器启动并进行自检，屏幕显示正常后进入工作状态。
4. 通过仪器菜单进行手动零点校准、目标点校准或恢复出厂设置（如需）。
5. 根据需求，在菜单中切换浓度单位（PPM或mg/m³）或配置报警参数。
6. 连接并配置远程接收设备（如电脑、PLC、DCS、手机APP等）。
7. 仪器开始持续监测气体浓度，数据可通过屏幕查看或远程传输。
注意事项
• 安装和维护必须由专业人员进行。
• 请勿在超出工作环境温度（-30~50℃）、湿度（0~95%RH无冷凝）或气压（0~100Kpa）范围的条件下使用。
• 确保电源电压在12~30VDC范围内，并注意电气接口的极性，防止反接。
• 定期进行传感器校准，以保证测量准确性。
• 在多传感器配置时，请注意多合一复合气体型号不支持4-20mA输出。
• 仪器具备防护功能，但仍应避免长期处于强静电、强磁场或极端恶劣环境中。
• 进行任何校准或设置操作前，请确认环境安全，无气体泄漏风险。
• 选配件（如温湿度传感器、声光报警器）的安装和使用请参考相应说明书。
