产品概述

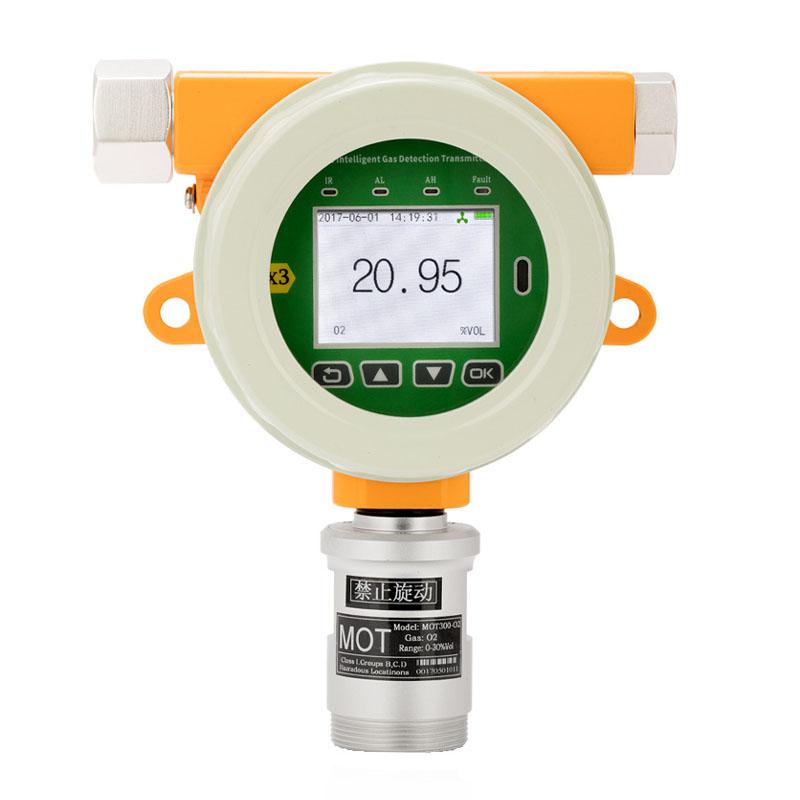

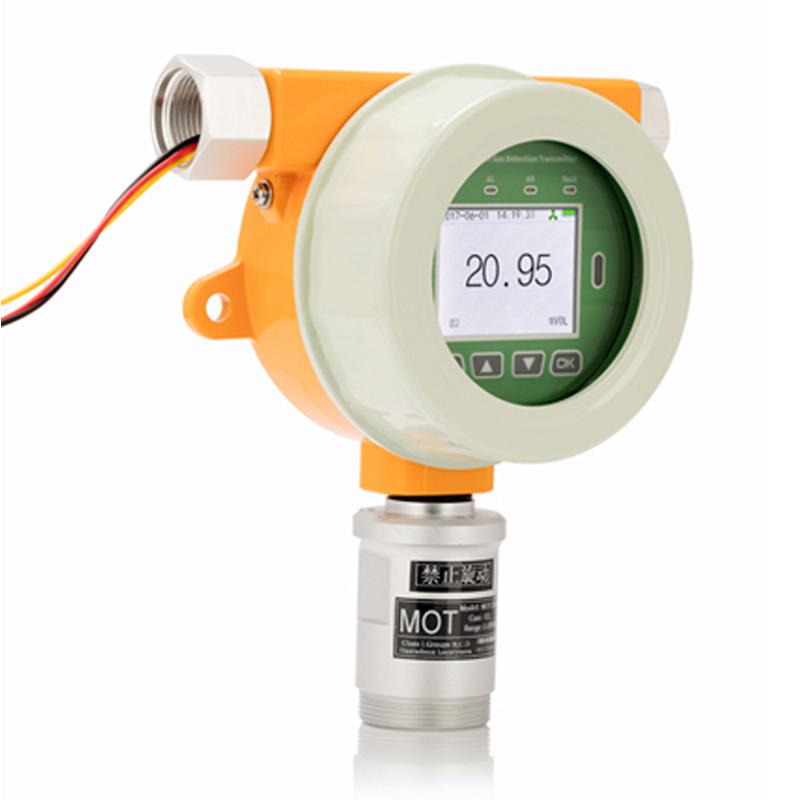

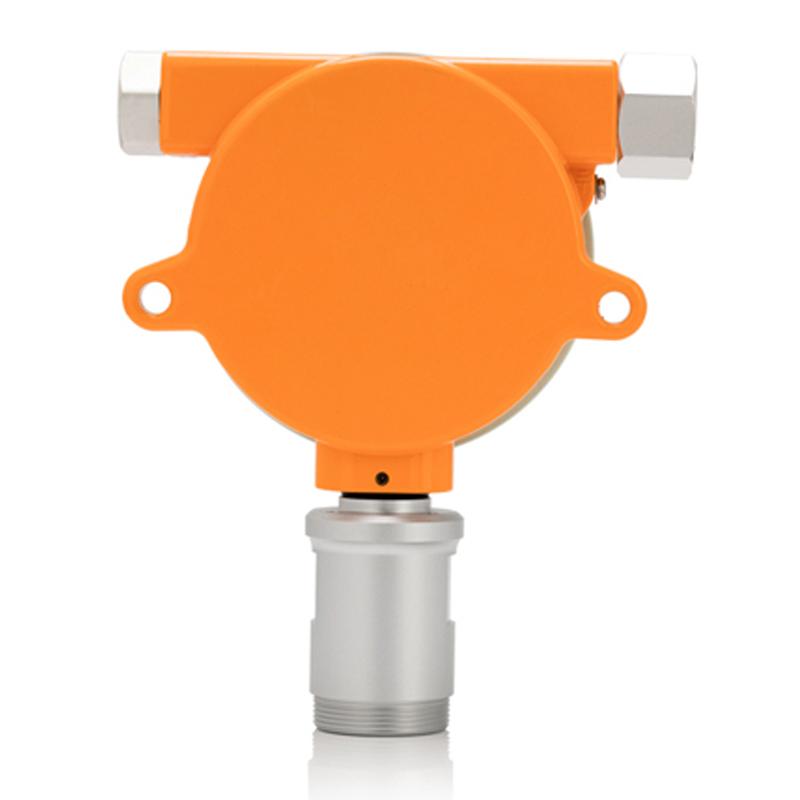

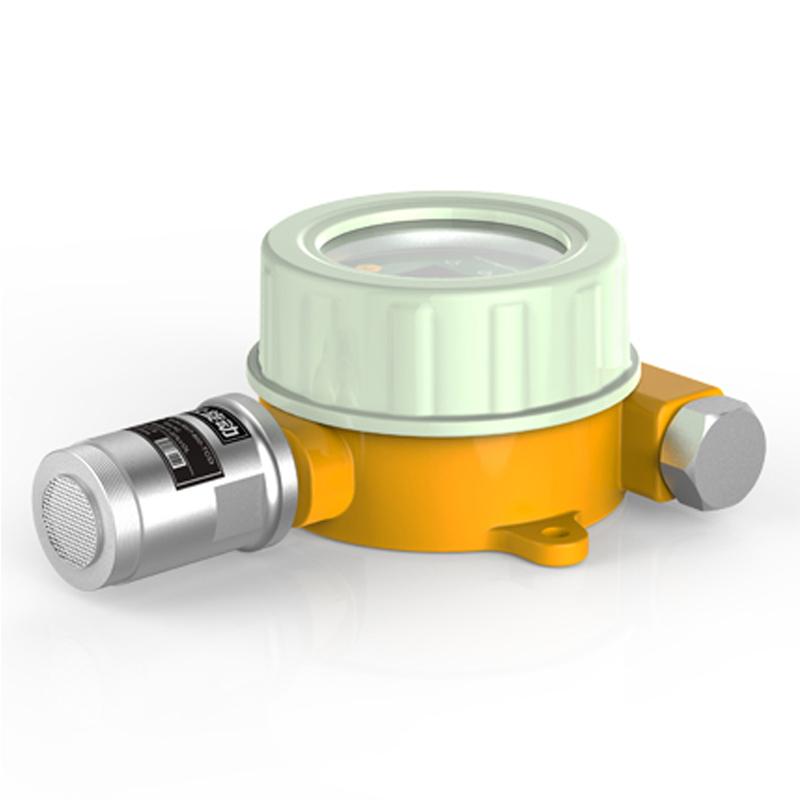

MOT500-N2-Y型氮气检测仪是一款带2.4寸IPS彩屏显示的在线式智能气体检测仪（变送器），采用大规模集成电路技术和国际标准智能化技术设计而成。该仪器稳定性高，具有通讯和自诊断功能，安装维护方便，满足工业现场安全监测对设备高可靠性的要求。广泛应用于石油、化工、冶金、炼化、燃气输配、生化等行业，兼容各种控制报警器、PLC、DCS等控制系统，可实现远程检测、控制、报警，具有计算机数据存储、数据分析等功能。
产品特色
1. 采用新半导体纳米工艺超低功耗32位微处理器和24位ADC数据采集芯片
2. 采用2.4寸IPS工业级高清大屏，分辨率为320x240
3. 根据客户需求，可支持1-6个传感器（多合一复合气体不支持4-20mA输出）
4. PPM、mg/m3二种浓度单位可自由切换
5. 标配多种信号输出模式：4-20mA输出、RS485输出、继电器输出
6. 多种信号传输方式可选：3～5芯电缆线、网线、433Mhz无线传输、GPRS无线传输
7. 传感器多达6级目标点校准功能，保证测量的准确性和线性
8. 具备手动零点与目标点校准、恢复出厂设置和模拟量4mA与20mA输出校准功能
9. 具备宽电压输入、短路保护、反接保护、防静电干扰、防磁场干扰等功能
10. 壳体硬质氧化，防爆防腐蚀，能在任何恶劣环境下长时间使用
11. 仪器还可选配：温/湿度传感器、现场声光报警器等
工作原理
该智能气体检测仪采用数字、模拟混合通讯技术设计，通过扩散式、流通式或泵吸式采样方式检测氮气浓度。仪器将检测到的气体浓度信号转换为标准的4-20mA信号、RS485信号或电压信号输出，并可通过MODBUS RTU协议进行数据传输，实现远程监测和控制功能。
符合标准
GB3836.1-2010、GB3836.2-2010
操作步骤
1. 选择合适的安装方式：壁挂式、管道式或流通式
2. 连接电源：24VDC（12~30VDC）
3. 选择信号输出方式：4-20mA信号、RS485信号或电压信号
4. 连接接收设备：用户电脑、控制报警器、PLC、DCS等
5. 进行传感器校准：手动零点与目标点校准
6. 设置报警方式：现场声光报警、外置报警器、远程控制器报警等
注意事项
• 只适合测纯氮气的现场
• 多合一复合气体不支持4-20mA输出
• 工作环境温度范围为-30~50℃
• 工作环境湿度范围为0~95%RH无冷凝
• 工作气压范围为0~100Kpa
• 安装时注意电气接口规格：3/4″NPT内螺纹、1/2″NPT内螺纹
• 注意防护等级为IP65
• 使用过程中注意防爆防腐蚀要求
