产品概述

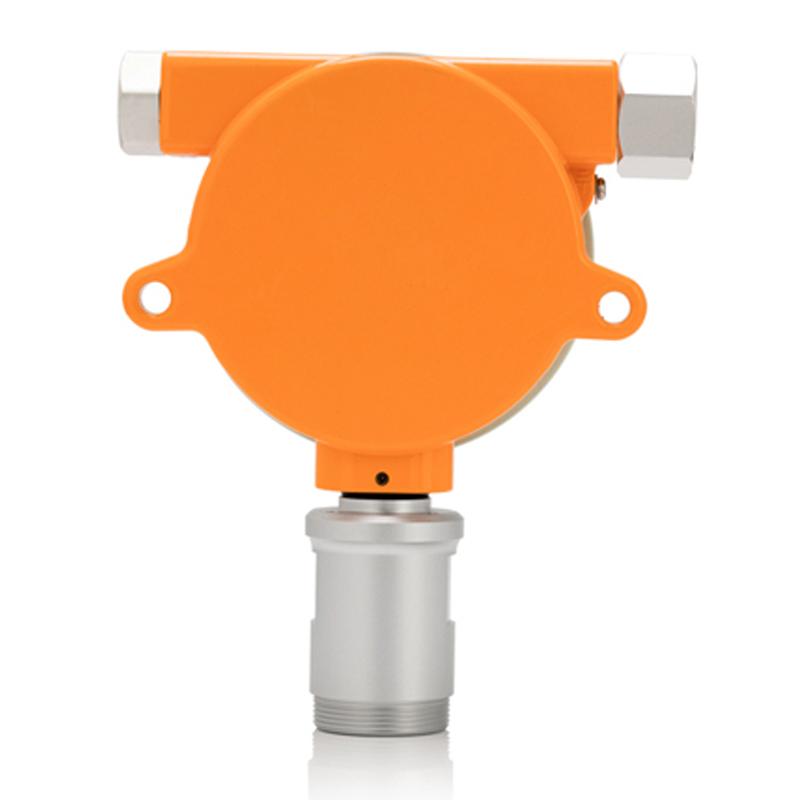

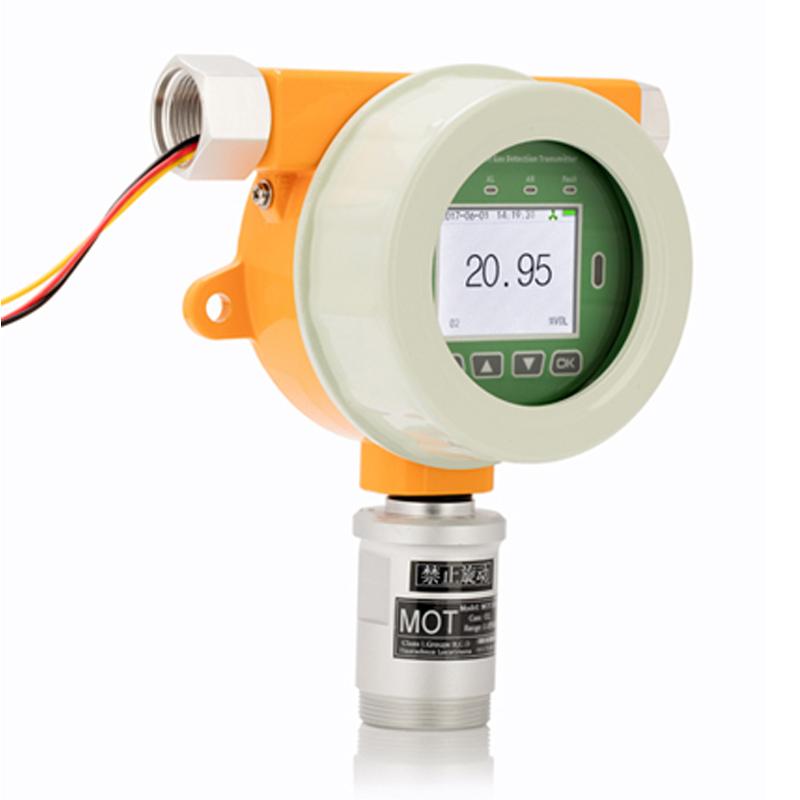

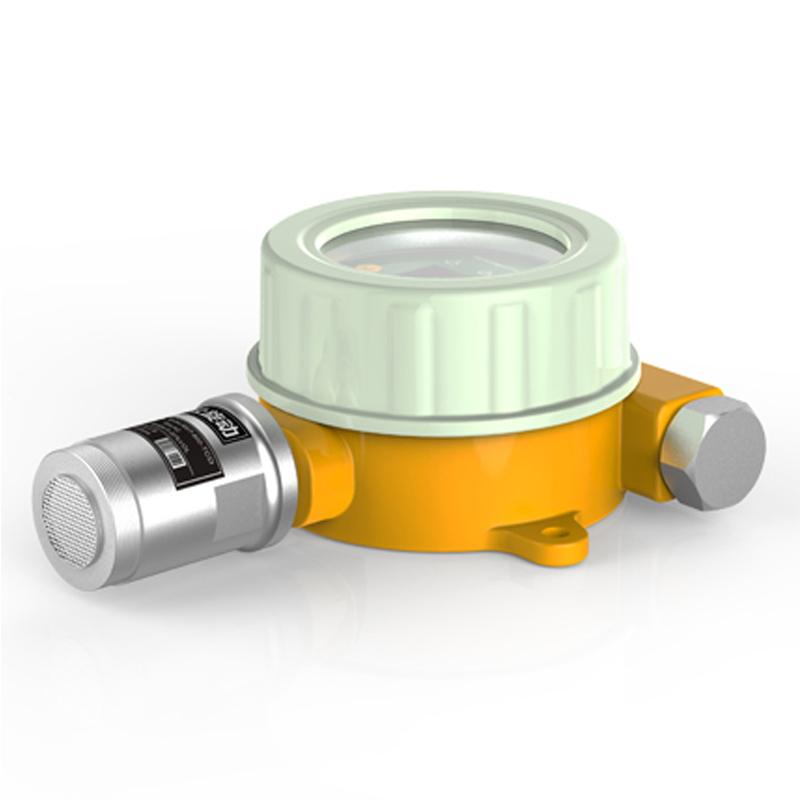

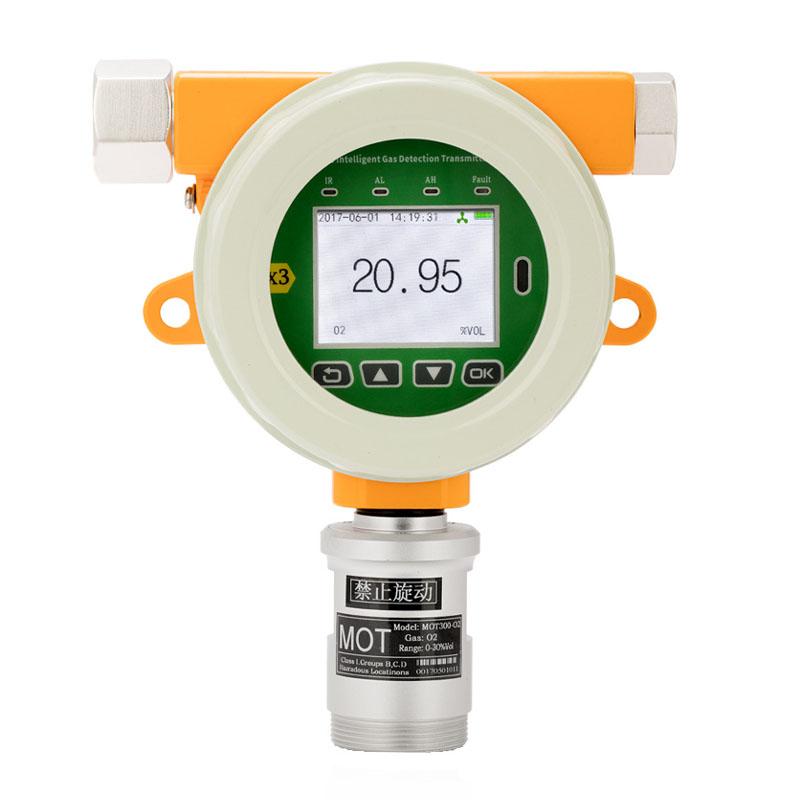

MOT500-CL2-Y是一款带2.4寸IPS彩屏显示的在线式智能氯气检测仪，采用大规模集成电路技术和国际标准智能化技术设计而成。该气体变送器稳定性高，具有通讯和自诊断功能，安装维护方便，满足工业现场安全监测对设备高可靠性的要求。广泛应用于石油、化工、冶金、炼化、燃气输配、生化等行业，兼容各种控制报警器、PLC、DCS等控制系统，可实现远程检测、控制、报警，具有计算机数据存储、数据分析等功能。
产品特色
1. 采用新半导体纳米工艺超低功耗32位微处理器和24位ADC数据采集芯片
2. 配备2.4寸IPS工业级高清大屏，分辨率为320x240
3. 支持1-6个传感器配置（多合一复合气体不支持4-20mA输出）
4. PPM、mg/m3二种浓度单位可自由切换
5. 标配多种信号输出模式：4-20mA输出、RS485输出、继电器输出
6. 多种信号传输方式可选：电缆线、网线、433Mhz无线传输、GPRS无线传输
7. 传感器多达6级目标点校准功能，保证测量准确性和线性
8. 具备手动零点与目标点校准、恢复出厂设置和模拟量输出校准功能
9. 具备宽电压输入、短路保护、反接保护、防静电干扰、防磁场干扰等功能
10. 壳体硬质氧化，防爆防腐蚀，能在恶劣环境下长时间使用
工作原理
该氯气检测仪采用扩散式、流通式或泵吸式采样方式，通过内置传感器检测环境中氯气浓度。仪器将检测到的气体浓度信号通过微处理器和ADC芯片进行数据采集处理，然后通过4-20mA、RS485或继电器等多种信号输出方式传输给接收设备。仪器具备自动校准和自诊断功能，确保检测数据的准确性和可靠性。
符合标准
GB3836.1-2010、GB3836.2-2010、CNEx16.0547、粤制00001052（CMC计量认证）
操作步骤
1. 选择适当的安装方式：壁挂式、管道式或流通式
2. 连接电源：24VDC（12~30VDC）
3. 选择信号输出方式并连接相应设备
4. 进行传感器校准：手动零点与目标点校准
5. 设置浓度单位和报警参数
6. 启动检测并监控数据
注意事项
• 多合一复合气体检测仪不支持4-20mA输出
• 工作环境温度范围为-30~50℃
• 工作环境湿度范围为0~95%RH无冷凝
• 安装时注意电气接口规格：3/4″NPT内螺纹或1/2″NPT内螺纹
• 定期进行传感器校准以保证测量准确性
• 避免在超出规定工作条件的环境下使用
