产品概述

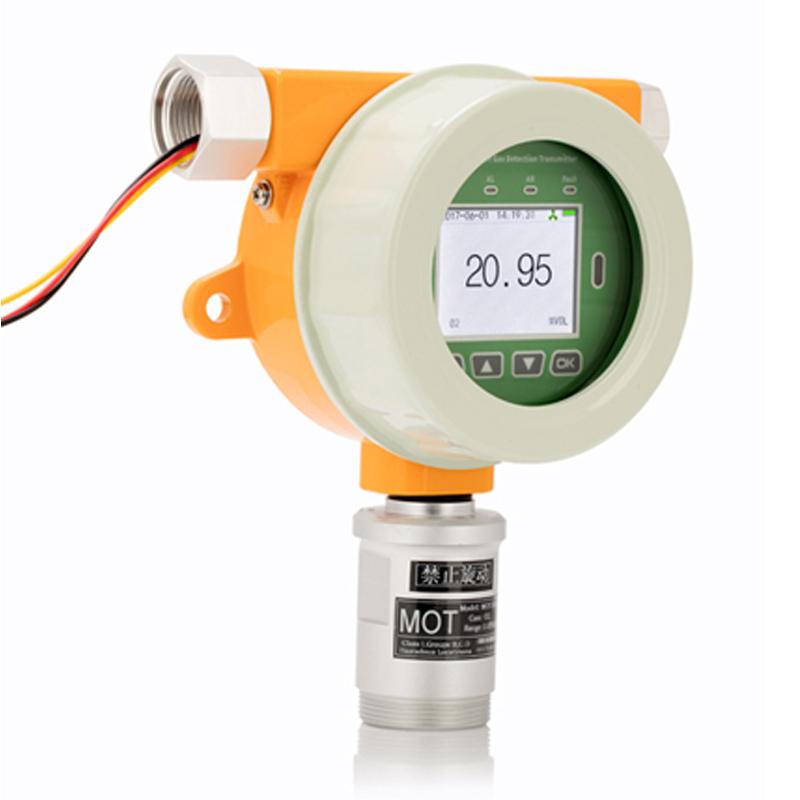

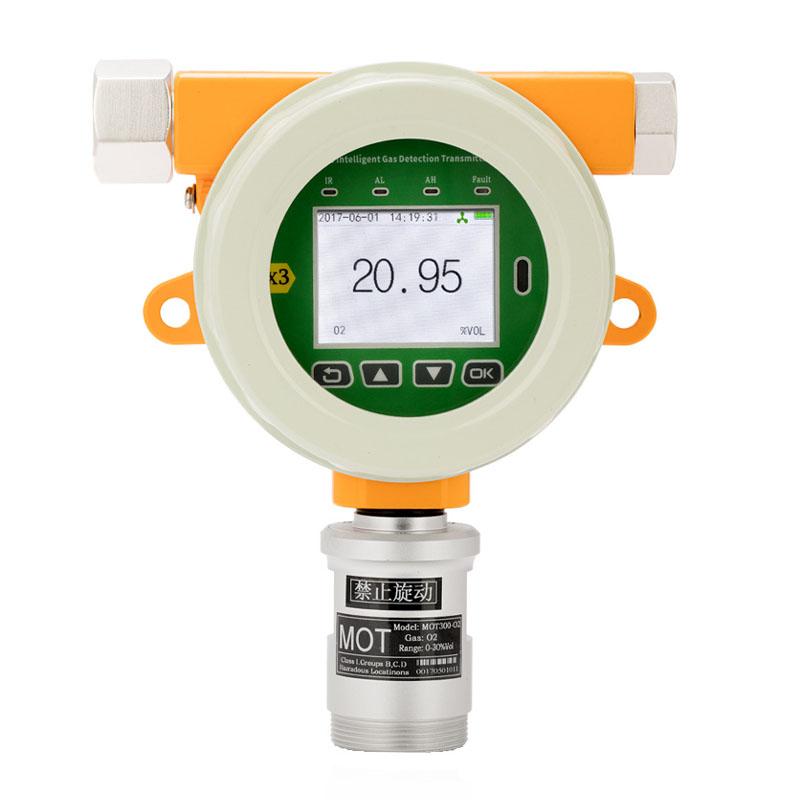

MOT500型是一款带2.4寸IPS彩屏显示的在线式智能气体检测仪（变送器），采用大规模集成电路技术和国际标准智能化技术设计，具有高稳定性、通讯和自诊断功能。该仪器兼容各种控制报警器、PLC、DCS等控制系统，广泛应用于石油、化工、冶金、炼化、燃气输配、生化等行业，可实现远程检测、控制、报警及数据存储分析。
产品特色
1. 采用32位微处理器和24位ADC数据采集芯片
2. 配备2.4寸IPS工业级高清大屏，分辨率320x240
3. 支持1-6个传感器配置（多合一复合气体不支持4-20mA输出）
4. PPM与mg/m³浓度单位自由切换
5. 标配4-20mA输出、RS485输出和继电器输出
6. 支持多种信号传输方式：电缆线、网线、433Mhz无线、GPRS无线
7. 具备6级目标点校准功能
8. 支持手动零点与目标点校准、恢复出厂设置
9. 具有宽电压输入、短路保护、反接保护、防静电干扰、防磁场干扰等功能
10. 壳体硬质氧化，防爆防腐蚀
11. 可选配温/湿度传感器、现场声光报警器
工作原理
该气体检测仪采用扩散式、流通式或泵吸式采样方式，通过传感器检测环境中甲烷气体浓度，将检测信号经24位ADC芯片采集后，由32位微处理器处理分析，最终通过4-20mA、RS485或继电器等输出方式传输数据，实现气体浓度的实时监测和报警功能。
符合标准
GB3836.1-2010、GB3836.2-2010
操作步骤
1. 选择安装方式：壁挂式、管道式或流通式
2. 连接电源：24VDC（12~30VDC）
3. 选择采样方式：扩散式、流通式或泵吸式
4. 进行传感器校准：手动零点与目标点校准
5. 设置信号输出模式：4-20mA、RS485或继电器输出
6. 连接接收设备：电脑、控制报警器、PLC、DCS等
7. 配置报警方式：现场声光报警、远程控制器报警等
注意事项
• 工作环境温度范围为-30~50℃
• 工作环境湿度范围为0~95%RH无冷凝
• 电源输入范围为12~30VDC
• 多合一复合气体配置不支持4-20mA输出
• 安装时注意电气接口规格：3/4″NPT或1/2″NPT内螺纹
• 定期进行传感器校准以保证测量准确性
• 避免在强电磁干扰环境下使用
