产品概述

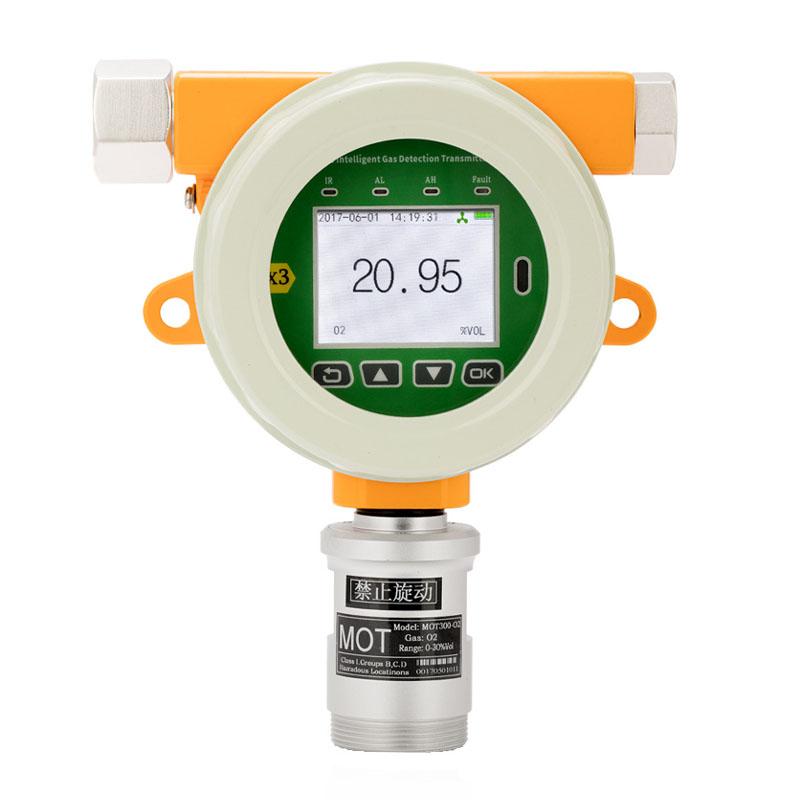

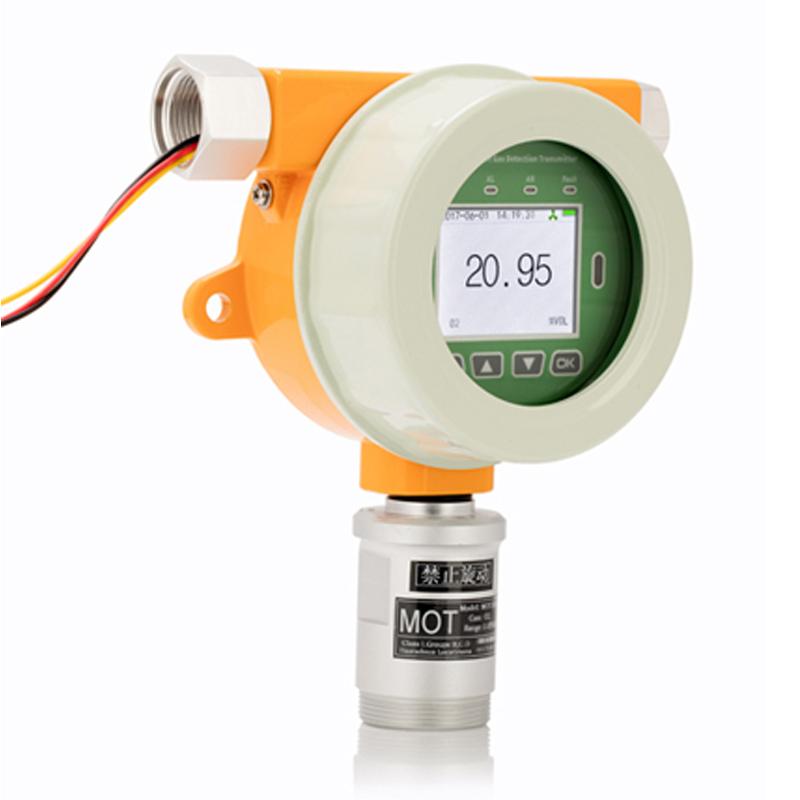

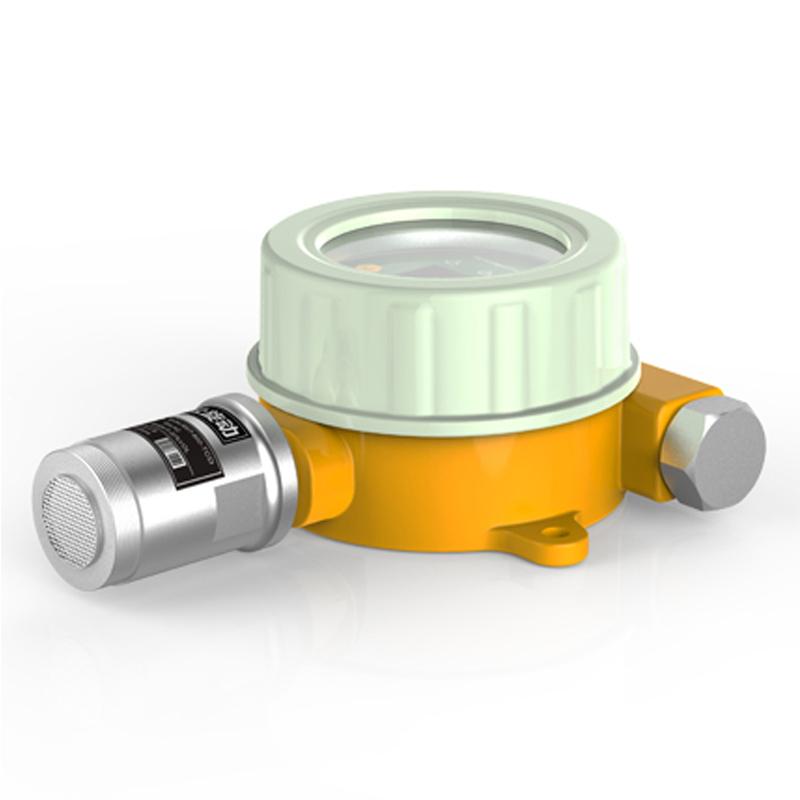

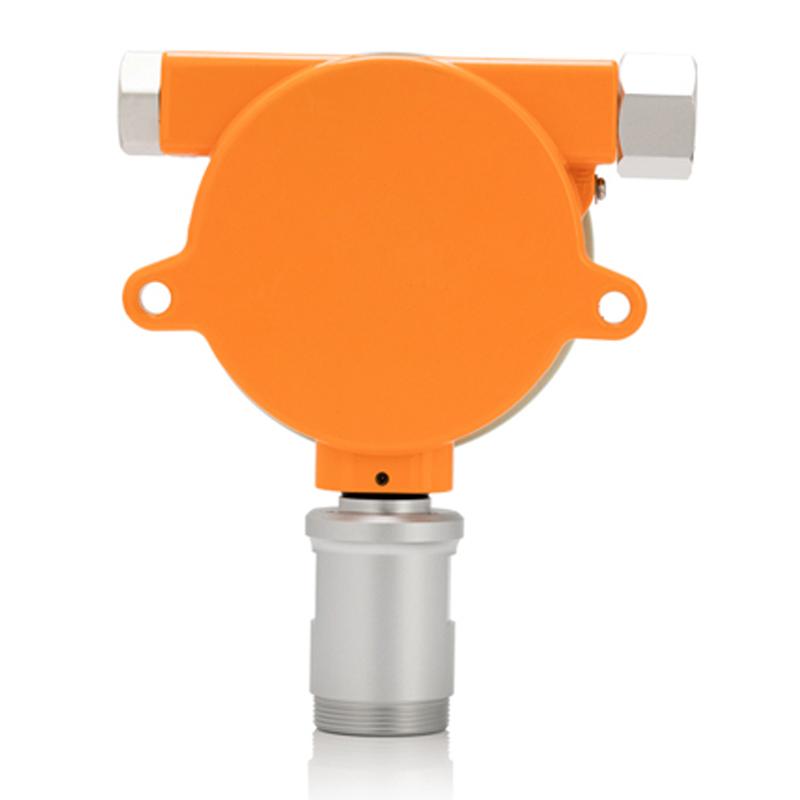

MOT500-NO-Y型一氧化氮检测仪是一款带2.4寸IPS彩屏显示的在线式智能气体检测仪(变送器),采用大规模集成电路技术和国际标准智能化技术设计而成。该仪器稳定性高,具有通讯和自诊断功能,安装维护方便,满足工业现场安全监测对设备高可靠性的要求。广泛应用于石油、化工、冶金、炼化、燃气输配、生化等行业,兼容各种控制报警器、PLC、DCS等控制系统,可实现远程检测、控制、报警,具有计算机数据存储、数据分析等功能。
产品特色
1. 采用新半导体纳米工艺超低功耗32位微处理器和24位ADC数据采集芯片
2. 采用2.4寸IPS工业级高清大屏,分辨率为320x240
3. 根据客户需求,可支持1-6个传感器(多合一复合气体不支持4-20mA输出)
4. PPM、mg/m3二种浓度单位可自由切换
5. 标配多种信号输出模式:4-20mA输出、RS485输出、继电器输出
6. 多种信号传输方式可选:3~5芯电缆线、网线、433Mhz无线传输、GPRS无线传输
7. 传感器多达6级目标点校准功能,保证测量的准确性和线性
8. 具备手动零点与目标点校准、恢复出厂设置和模拟量4mA与20mA输出校准功能
9. 具备宽电压输入、短路保护、反接保护、防静电干扰、防磁场干扰等功能,并且具有自动恢复功能
10. 仪器兼容各种远程控制设备:PLC、DCS、控制报警器、二次仪表等
11. 壳体硬质氧化,防爆防腐蚀,能在任何恶劣环境下长时间使用
12. 仪器还可选配:温/湿度传感器、现场声光报警器等
工作原理
该智能气体检测仪采用大规模集成电路技术和数字、模拟混合通讯技术设计,通过传感器检测气体浓度,将检测信号转换为标准信号输出。仪器具备多种信号输出模式,包括4-20mA、RS485和继电器输出,支持多种传输方式,可实现远程监测和控制功能。
符合标准
GB3836.1-2010、GB3836.2-2010
操作步骤
1. 安装设备:选择壁挂式、管道式或流通式安装方式
2. 电气连接:通过3/4″NPT内螺纹或1/2″NPT内螺纹接口连接电源和信号线
3. 电源接通:连接24VDC电源(12~30VDC范围)
4. 传感器校准:进行手动零点与目标点校准
5. 参数设置:根据需要设置浓度单位、报警阈值等参数
6. 信号输出配置:选择4-20mA、RS485或继电器输出模式
7. 系统连接:连接至PLC、DCS、控制报警器或电脑等接收设备
注意事项
• 多合一复合气体检测仪不支持4-20mA输出
• 安装时注意电气接口的正确连接,防止反接
• 工作环境温度范围为-30~50℃,湿度范围为0~95%RH无冷凝
• 定期进行传感器校准以保证测量准确性
• 注意防护等级为IP65,确保在相应防护条件下使用
• 可选配温湿度传感器和现场声光报警器以增强功能
