产品概述

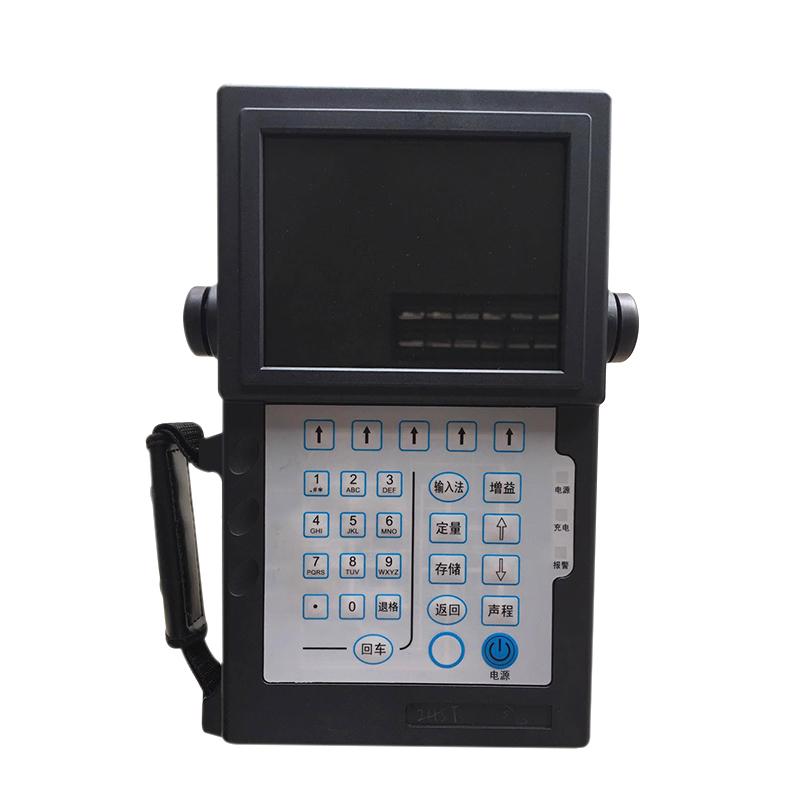

文泰HY-30超声波探伤仪是一款高性能检测设备，具备多种探伤工作方式和检波方式，支持自动生成DAC和AVG曲线，最大发射脉冲频率可达1000次/秒。它配备10个独立探伤通道，可处理最大6米量程的回波信号，并具有实时动态录像功能，录像时长累计最大50分钟。该仪器采用5.7寸TFT彩屏显示，用户可根据环境调整屏幕颜色，防护等级为IP53，适用于滴水环境或小雨中使用。
产品特色
1. DAC、AVG曲线自动生成，取样点不受限制，并可进行补偿与修正。
2. 发射脉冲频率可调，最大可达1000次/秒。
3. 10个独立探伤通道，可自由设置和存储多种探伤工艺和标准，现场探伤无需携带试块。
4. 可处理最大6米量程的回波信号。
5. 检测过程实时动态录像并回访，录像时长累计最大50分钟。
6. 5.7寸TFT彩屏显示，用户可以按照环境自行设置屏幕颜色。
7. 单探头、双探头、穿透等多种探伤工作方式。
8. 正半波、副半波、全波、射频共4种检波方式。
9. 具有双闸门捕捉波形功能。
10. 自动测量、计算裂纹深度。
11. 实时检索缺陷最高波，记录缺陷最大值。
12. 对缺陷回波进行波峰轨迹描绘、波峰记忆等功能，辅助对缺陷定性判断。
13. 可设置闸门、曲线的进波、失波等多种条件的声光报警。
14. 主菜单，子菜单在同一窗口显示，一目了然，操作简单，方便寻找。
15. 主要功能均通过快捷键实现快速进入，飞梭旋轮方便快速调整设置。
16. 多种行业报告可选。
17. 数据可通过USB2.0接口导入计算机。
18. 大容量锂电池可保证续航8个小时以上。
19. 主机工作时可给电池充电。
20. 可用腕带单手持机操作，也可通过背带挂在胸前操作。
21. 防护等级IP53，可在滴水环境或小雨中使用。
工作原理
超声波探伤仪通过发射高频声波脉冲进入被测材料，当声波遇到缺陷或界面时会产生回波信号。仪器接收并处理这些回波，利用DAC、AVG曲线自动生成和补偿功能，结合多种检波方式如正半波、副半波、全波和射频，分析缺陷特征。通过双闸门捕捉波形、自动测量裂纹深度和实时检索缺陷最高波，辅助用户进行定性判断和记录。
应用领域
金属材料检测、焊接质量评估、航空航天部件探伤、汽车制造、石油化工设备检查、电力设施维护、铁路轨道检测、建筑结构安全评估
操作步骤
1. 打开仪器电源，检查电池电量。
2. 根据需要选择探伤工作方式，如单探头、双探头或穿透。
3. 设置探伤通道和参数，包括扫描范围、声速、增益等。
4. 连接探头并调整阻抗匹配。
5. 开始检测，实时观察屏幕波形和录像。
6. 使用快捷键和飞梭旋轮快速调整设置。
7. 分析缺陷回波，记录数据并生成报告。
8. 通过USB接口导出数据到计算机。
注意事项
• 确保环境温度在-10℃~50℃范围内使用。
• 避免在湿度低于20%或高于95%RH的环境下操作。
• 使用前检查探头和连接线是否完好。
• 在滴水或小雨环境中使用时，注意防护等级IP53的限制。
• 定期校准仪器以保证测量精度。
• 电池充电时避免过度放电，以延长电池寿命。
• 操作时佩戴腕带或背带，防止设备掉落。
• 存储数据时确保USB接口连接稳定。
