产品概述

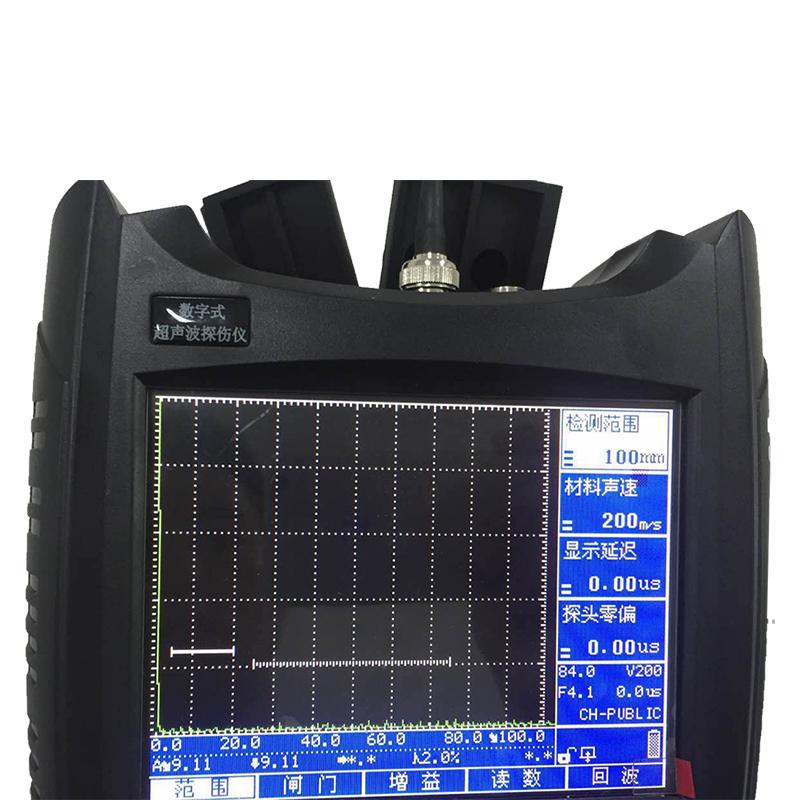

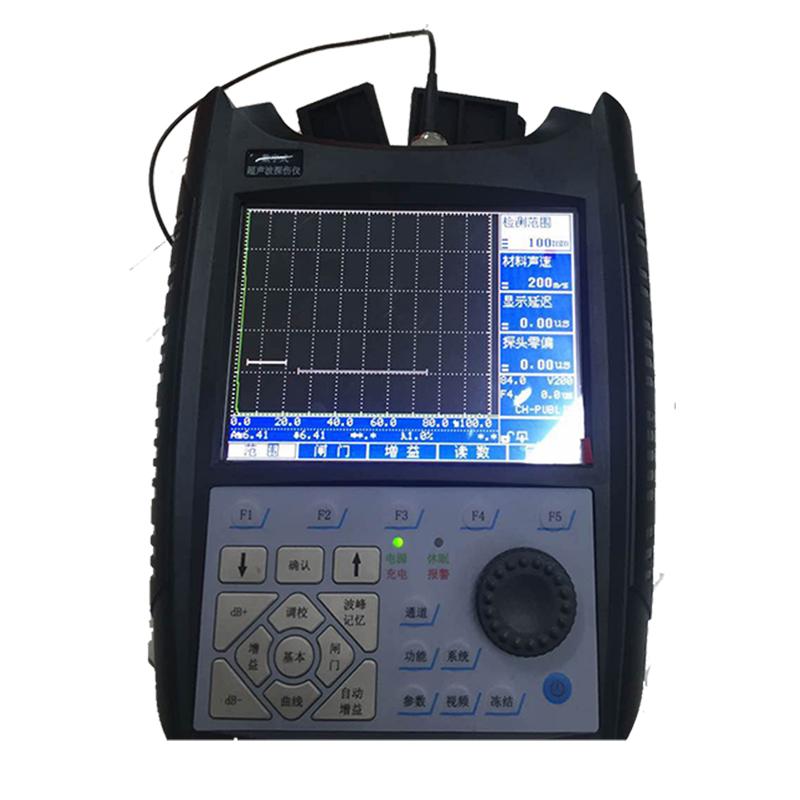

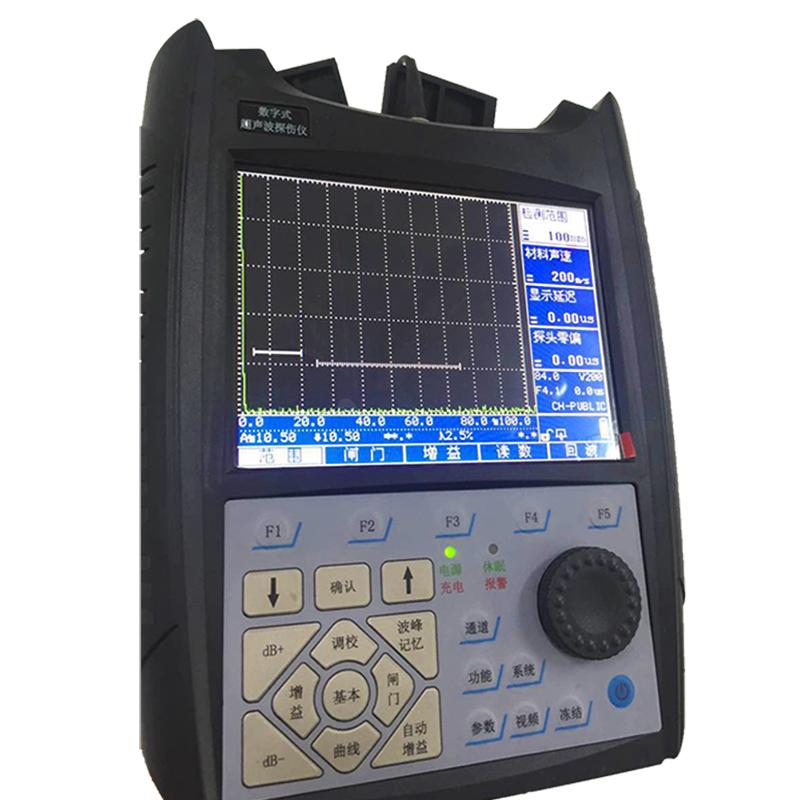

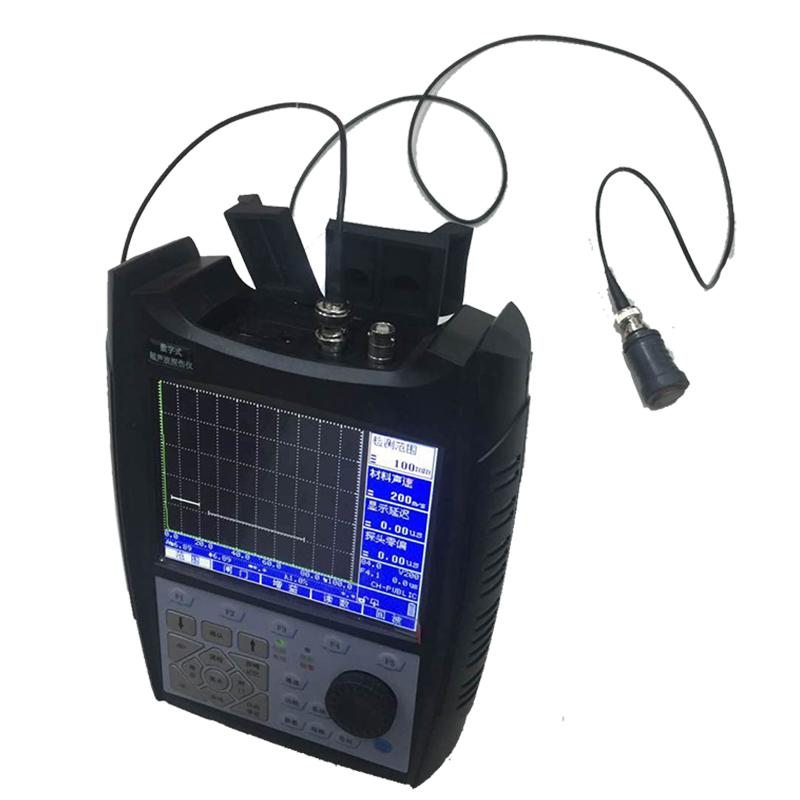

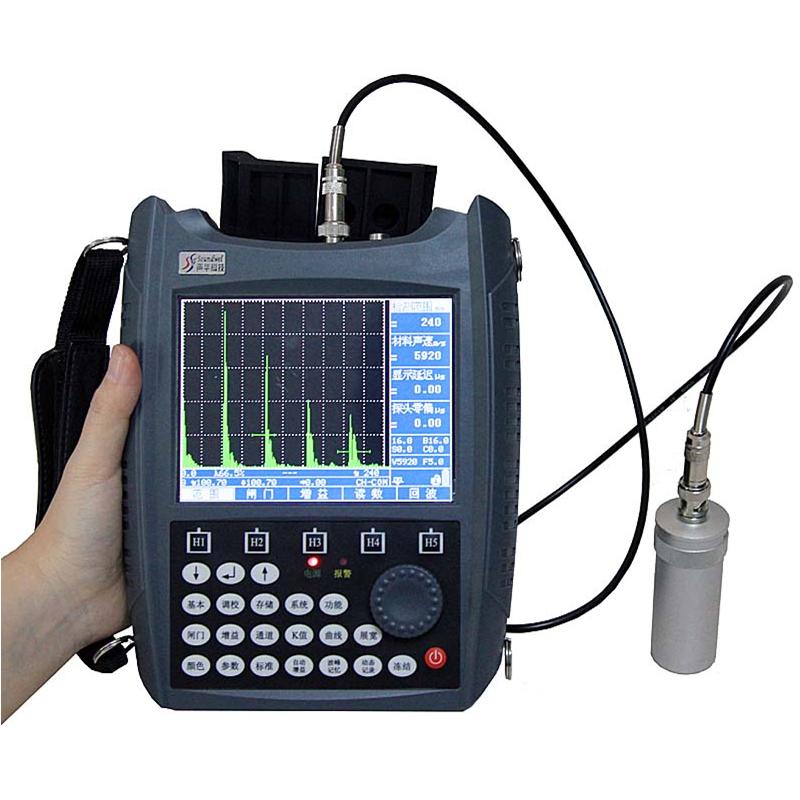

文泰HY-350超声波探伤仪是一款便携式无损检测设备，采用全中文触摸键盘和图形显示界面，操作简便。该仪器具备自动校验功能，可测量厚度和材料声速，适用于多种工件探伤，支持自定义工艺和曲线生成，并具有数据存储和报警功能。
产品特色
1. 全中文触摸键盘，操作过程全中文提示及图形显示，简单培训即可掌握。
2. 仪器和探头性能自动测定，校验自动化，可测量厚度和声速。
3. 十个独立探伤通道，电子切换。
4. 可根据实际工件生成自定义探伤工艺，现场无需携带试块。
5. DAC、AVG、分贝DAC曲线自动生成，取样点不受限制，可补偿修正，曲线随增益浮动和声程扩展。
6. 缺陷回波实时显示，包括水平、垂直、距离、dB当量值，焊缝剖面显示。
7. 进波门、失波门、DAC声音报警，门位、门宽和门高任意调节。
8. 峰值记忆、包络功能，便于寻找最高波形。
9. 500幅探伤数据仪器存贮。
10. 采用5.5″EL平面显示屏，抗电磁干扰强，对比度高，分辨率高。
11. 低电压声音报警，自动关机保护。
12. 重量轻（带电池仅1.6Kg），体积小（260X140X55），携带方便。
13. 使用进口镍氢电池，自动保护充电，可连续工作6小时以上。
14. 工作温度范围-20℃~50℃。
工作原理
超声波探伤仪通过发射高频声波进入被测材料，当声波遇到缺陷或界面时产生回波，仪器接收并分析回波信号，利用自动生成的DAC、AVG曲线进行缺陷定位和评估。采用可变脉冲发生器和自动阻抗匹配，确保信号稳定传输，通过闸门设置和报警功能实现实时监测。
应用领域
焊缝、锻件、铸件、管材、板材、车轴、车轮、小管径
操作步骤
1. 打开仪器电源，进行自动校验和探头性能测定。
2. 根据工件类型选择或自定义探伤工艺。
3. 设置增益、探测范围等参数，生成DAC或AVG曲线。
4. 使用探头扫描工件，实时观察缺陷回波和剖面显示。
5. 调节闸门位置和高度，设置报警阈值。
6. 存储探伤数据，必要时进行峰值记忆和包络分析。
7. 完成探伤后关闭仪器或自动关机。
注意事项
• 避免在极端温度或湿度环境下使用，确保工作温度在-20℃~50℃范围内。
• 定期检查电池电量，防止低电压影响操作。
• 使用前确保仪器自动校验完成，以保证测量精度。
• 探伤时注意调节闸门参数，避免误报警。
• 存储数据时勿超过500幅限制，及时导出备份。
• 携带和操作时轻拿轻放，防止损坏仪器。
• 充电时使用指定电压，避免过充或短路。
