产品概述

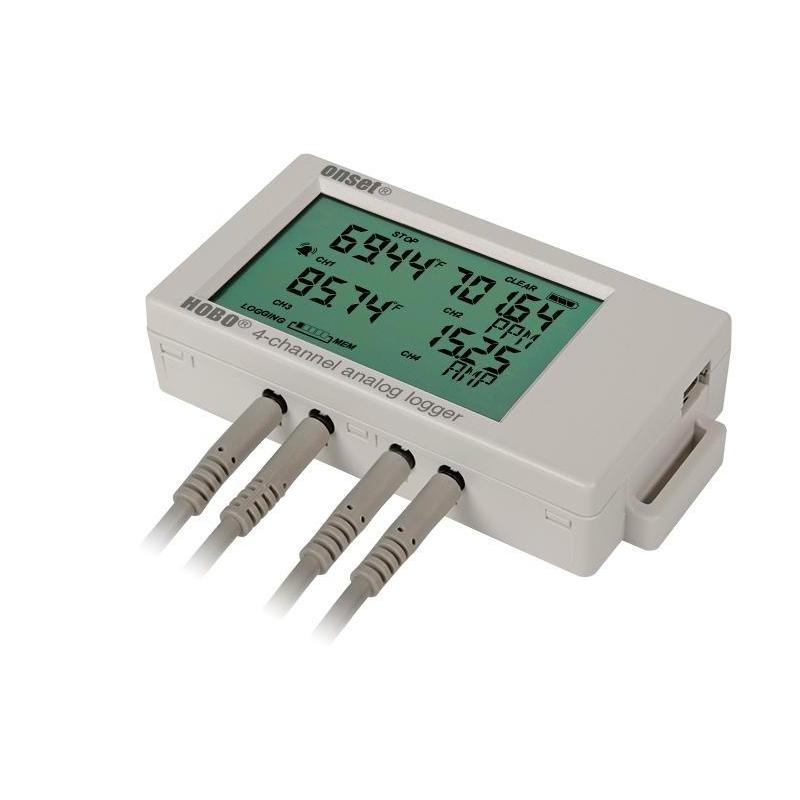

UX120-006M四通道记录器是ONSET HOBO品牌旗下的一款高性能、带LCD显示的数据记录器。它具有可靠、使用方便、精度高、分辨率好、存储功能强等特点,提供4个外部通道用于连接多种传感器,并配备USB接口便于与计算机连接。该记录器需要使用HOBOware软件进行启动、数据下载及分析,广泛应用于楼宇监控、能源审计、建筑调试研究、设备调度等领域。
产品特色
1. 精度高,16位分辨率。
2. 提供4个外部通道,可连接外部传感器。
3. 配备LCD显示屏,可实时显示测量数据。
4. 支持最小、最大、平均和标准偏差等多种统计记录选项。
5. 具备屏幕报警功能。
6. 拥有4MB存储空间,可存储高达190万个测量数据。
7. 兼容HOBOware和HOBOware Pro软件进行设置、绘图和分析。
8. 采用两节AAA 1.5V碱性电池供电,用户可自行更换,电池寿命约1年。
9. 支持多种记录模式(标准、爆发式、统计)和启动/停止方式。
10. 具备USB 2.0接口,数据下载时间约1.5分钟。
工作原理
UX120-006M四通道记录器通过其4个外部通道连接各类传感器,采集如温度、电流、电压、二氧化碳、空气速度、压力等多种参数信号。记录器内部进行高精度模数转换和数据处理,并可根据预设的采样间隔(1秒至18小时)和记录模式(标准、爆发式、统计)将数据存储于内置存储器中。用户可通过LCD屏幕实时查看数据,或通过USB接口连接计算机,使用HOBOware软件下载、查看并分析记录的数据。
应用领域
楼宇监控、能源审计、建筑调试研究、设备调度
操作步骤
1. 使用HOBOware软件连接记录器与计算机,进行参数设置(如采样间隔、记录模式、启动/停止条件等)。
2. 将所需的外部传感器正确连接到记录器的相应通道。
3. 根据设置,记录器可通过即时启动、手动按键启动或预设时间启动等方式开始记录数据。
4. 记录过程中,可通过LCD显示屏实时查看测量数据。
5. 记录结束后,可通过手动按键停止、预设时间停止或存满停止等方式结束记录。
6. 再次通过USB接口连接计算机,使用HOBOware软件下载记录的数据。
7. 使用HOBOware或HOBOware Pro软件对下载的数据进行查看、绘图和分析。
注意事项
• 本数据记录器设计用于室内环境操作。
• 参数设置与数据读取时,环境温度应在0~50℃范围内。
• 工作温度范围为-20~70℃,工作相对湿度为0~95%RH(无结露)。
• LCD显示屏的可视温度范围为0~50℃。
• 注意电池寿命约为1年,需使用两节AAA 1.5V碱性电池,用户可自行更换。
• 数据存储模式可选择“存满覆盖先前数据”或“存满停止记录”,请根据需求预先设置。
• 防护等级为IP50,请注意防尘,但未提及防水,应避免接触液体。
• 时间精度为±1分钟/每月,长期使用时请注意时间校准。
• 确保使用兼容的传感器型号进行连接和测量。
