产品概述

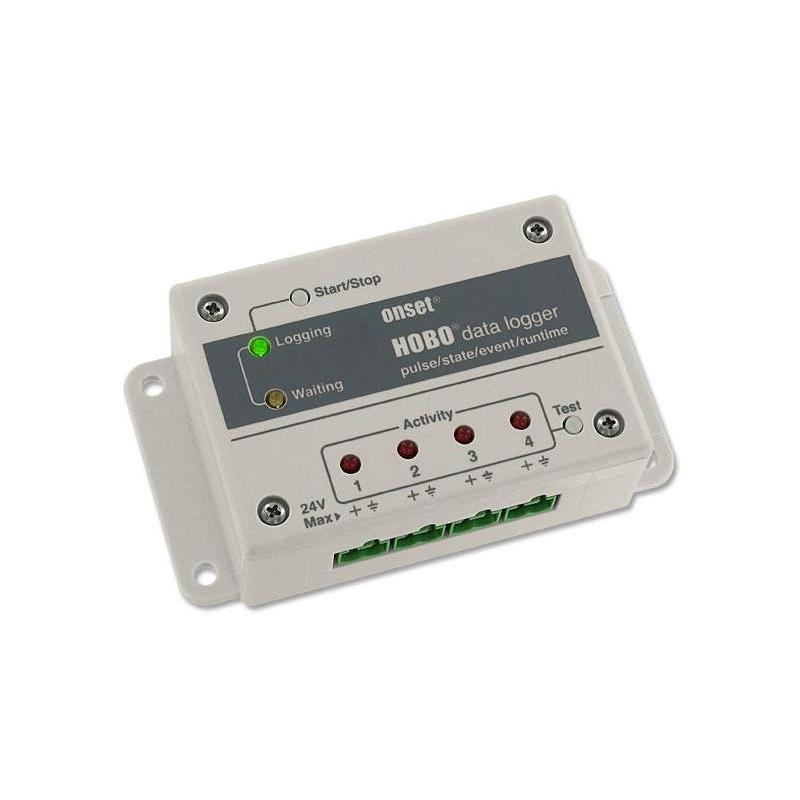

HOBO UX120-017是一款4通道模拟信号记录仪,专为室内环境设计。它将四种功能模块集于一体,能够记录电子脉冲信号以及外部传感器的机械或电子触点闭合。用户可通过HOBOWare软件独立设置每个通道,用于测量和记录脉冲、事件、状态和运行时间等数据,帮助能源管理人员轻松跟踪建筑能耗、设备运行时间及水/气流量。与E50B2能源功率表配合使用时,还可扩展电力能源监测功能。
产品特色
1. 可同时测量并记录脉冲、事件、状态变换和运行时间四种参数。
2. 强大的存储能力,最多可存储超过400万组数据,有效降低现场维护频次。
3. 安装简单,配有状态指示灯和USB接口,使用方便。
4. 与Onset能量与功率表配合使用,可对功率系数(PF)、无功功率(VAR)和千瓦时等进行测量。
工作原理
该记录仪通过其4个独立通道,接收来自外部传感器或设备的电子脉冲信号或触点闭合信号。每个通道可独立配置,以监测特定的参数变化(如脉冲计数、状态开关、事件发生或设备运行时间)。采集到的数据根据设定的采集率(1秒至18小时12分15秒)进行记录,并存储于内置存储器中,后续可通过USB接口连接电脑,使用HOBOWare软件进行数据下载、查看和分析。
应用领域
建筑能源消耗跟踪、设备运行时间监测、水/气流量监测、电力能源监测(需配合E50B2能源功率表)
操作步骤
1. 使用HOBOWare软件对记录仪的每个通道进行独立设置,定义测量参数(如脉冲、事件、状态、运行时间)。
2. 将记录仪通过USB接口连接至电脑,完成配置并启动记录。
3. 将记录仪安装于室内监测点,并连接相应的外部传感器(如流量计、电能表、电机开关传感器等)。
4. 记录仪根据设定自动采集并存储数据。
5. 监测结束后,通过USB接口连接电脑,使用HOBOWare软件下载并分析记录的数据。
注意事项
• 本记录仪适用于室内环境运行。
• 支持多种测量参数(如交流电压、安培、瓦特、千瓦时等),但需选配相应的传感器。
• 外部输入逻辑驱动信号:低输入≤0.4V,高输入3~24V。
• 注意最大脉冲频率限制:脉冲输入为120Hz,状态/事件变换/运行时间为1Hz。
• 确保供电电源(2节AA电池)电量充足,以保证长时间连续记录。
• 下载数据时,请使用USB 2.0接口,下载时间约30秒。
