产品概述

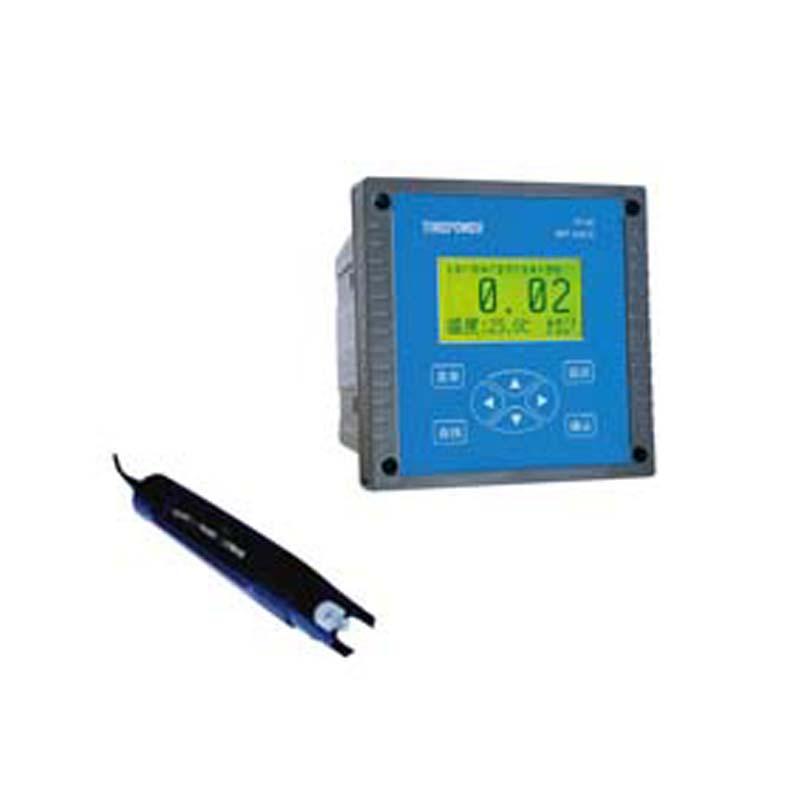

TP160 ORP分析仪是一款高精度智能仪表，具有全中文显示、中文菜单式操作、多功能、测量性能高、环境适应性强等特点，能准确测量溶液的氧化还原电位值及温度。
产品特色
1. 采用128×64点阵液晶显示模块，所有数据、状态和操作提示均为中文显示，易于理解，便于操作。
2. 仪器采用高精度A/D转换和单片机微处理技术，高性能，低功耗。
3. 主板采用贴片工艺及高集成度隔离电路设计，抗干扰性能好，稳定耐用。
4. 标准输出信号类型可选，两组继电器控制开关报警可任意设定。
5. 具备数据循环存储功能，自动清除溢出数据，操作方便，查询简单。
6. 防护等级IP65，适宜户外使用。
工作原理
该分析仪通过高精度A/D转换器将传感器测量的氧化还原电位（ORP）模拟信号转换为数字信号，并由单片机微处理器进行处理和计算，最终在液晶屏上显示测量结果。其主板采用贴片工艺和高集成度隔离电路，确保了测量的稳定性和抗干扰能力。
应用领域
适用于需要测量溶液氧化还原电位及温度的场合
操作步骤
1. 安装仪表至合适位置，确保开孔尺寸为138*138mm。
2. 连接电源（AC 85~265V，频率45~65Hz）。
3. 连接ORP传感器及温度传感器。
4. 通过中文菜单设置测量参数、输出信号类型（0~10mA、0~20mA或4~20mA）及报警继电器阈值。
5. 将传感器浸入待测溶液，仪表开始自动测量并显示ORP值及温度。
6. 可通过菜单查询历史存储数据。
注意事项
• 水样温度应保持在5~60℃范围内。
• 水样压力应小于0.6MPa。
• 环境工作温度应在5~45℃之间。
• 工作环境相对湿度应≤90%RH，且无冷凝。
• 存储温度应在-25~55℃范围内。
• 电流输出负载应小于300Ω。
• 继电器触点容量为AC220V 3A或DC30V 3A，请勿超限使用。
• 仪表具有IP65防护等级，但安装时仍需注意避免长期极端环境。
• 仪表具有掉电保存功能，数据可保存超过10年。
