产品概述

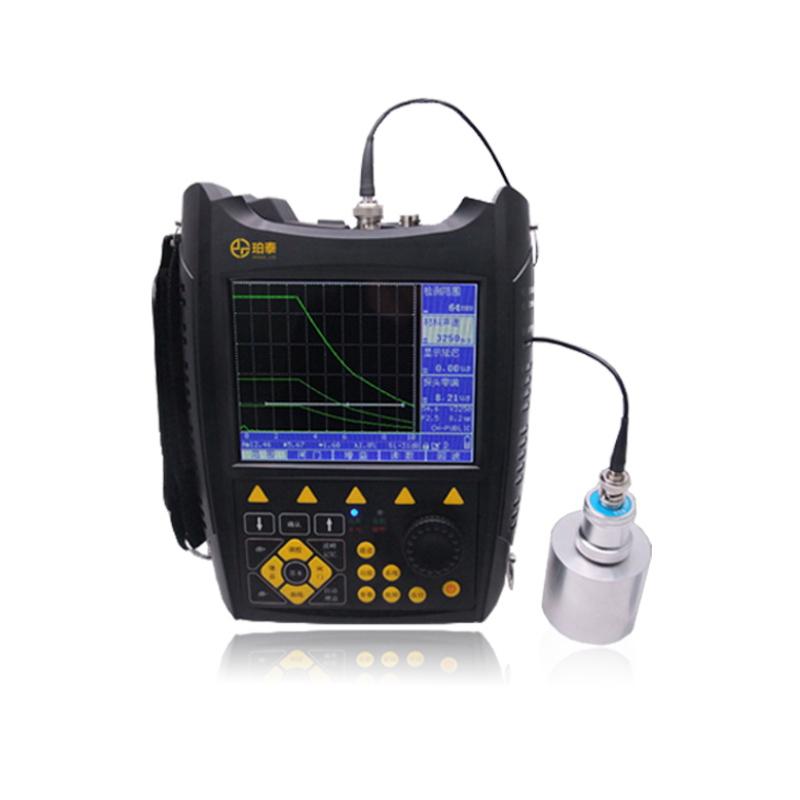

VUT620系列是一款真彩显示全数字式超声波探伤仪,能够快速便捷、无损伤、准确地进行工件内部多种缺陷(裂纹、夹杂、气孔等)的检测、定位、评估和诊断。该仪器既适用于实验室,也适用于工程现场检测。
产品特色
1. 全中文显示,菜单式操作,多个快捷键,数码飞梭旋钮,操作便捷。
2. 真彩色液晶显示屏,可根据环境选择配色方案,屏幕亮度可自由设定。
3. 可拆卸式电池供电,支持在线充电与边工作边充电,电池更换方便,续航时间长,便于野外作业。
4. 体积小,重量轻,便于携带。
5. 支持多通道探伤,通道与波形可存储并随时调用。
6. 设有存储快捷键,可快速另存、调用、回放与删除数据。
7. 读数自动捕捉,移动闸门时自动套住下一回波。
8. 具有增益加减快捷键及自动增益功能。
9. 支持自动校准各种探头参数。
10. DAC和AVG曲线制作无顺序限制,操作方便。
11. 支持尖脉冲和方波发射,脉冲幅度和宽度可调,阻抗匹配可选。
12. 支持四种工作方式:单晶直探头、单晶斜探头、双晶直探头、透射。
13. 高速ADC实时采样,充分显示波形细节。
14. 支持全波、正半波、负半波、射频四种检波方式。
15. 双闸门读数,支持时间闸门与声程闸门,自动捕捉回波。
16. 增益0-110dB多级步距可调,可分别调节基本增益、扫查增益、表面补偿,支持增益锁定与自动增益。
17. 报警类型可选闸门进波、闸门失波、曲线进波、曲线失波。
18. 报警方式支持蜂鸣器报警与闪光报警。
19. 支持大数字显示,可将关键参数(如声程、深度)放大。
20. 具备实时时钟记录功能。
21. 配备高速USB通讯接口。
22. 具备省电功能,可设置屏幕变暗与自动关闭时间。
工作原理
该仪器通过发射超声波脉冲进入被测工件,并接收由内部缺陷或界面反射回来的回波信号。通过对回波信号(如时间、幅度等)进行高速采样和数字化处理,在真彩显示屏上显示波形,并结合闸门、DAC/AVG曲线等功能,实现对工件内部缺陷的检测、定位、评估和诊断。
应用领域
特检院、建设工程质量检测站、锅炉压力容器制造、工程机械制造业、钢铁冶金业、钢结构制造、船舶制造、石油天然气装备制造、航空航天、铁路交通、在役安全检查与寿命评估、机械制造业、金属加工业、化工业
注意事项
* 操作环境温度应在-10℃~+50℃之间。
* 存储环境温度应在-30℃~+70℃之间。
* 环境相对湿度应不大于90%。
* 使用前请确保电池电量充足,或连接电源适配器。
* 根据检测需求正确选择探头类型、工作模式及参数设置。
* 定期对仪器进行校准,确保检测准确性。
* 避免仪器受到强烈震动或撞击。
* 长时间不使用时,请妥善存放于干燥环境中。
