产品概述

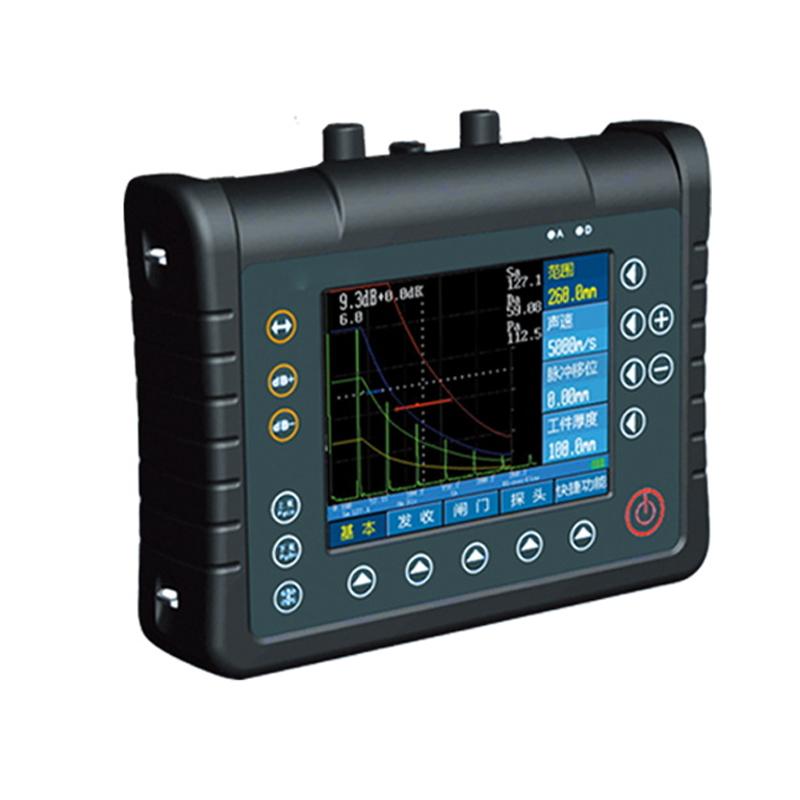

VUT-900A高精度智能型超声波探伤仪是一款符合欧洲标准EN12668-1要求设计的便携式检测设备。它采用人体工学设计,结构轻便结实,操作菜单科学合理,功能齐全实用,性能稳定可靠,抗干扰能力强,配备大容量原装进口锂电池,可持续工作8小时以上,特别适合野外作业。
产品特色
1. DAC曲线生成、存储、调用功能,制作与编辑方便,曲线间距可调。
2. AVG曲线生成、存储、调用功能,自动计算缺陷当量Φ值。
3. 具备射频显示功能,辅助缺陷定性分析。
4. 具备曲面修正、峰值记忆、包络功能。
5. 具备自动测试回波频谱功能。
6. 具备增益自动调节功能。
7. 具备焊缝检测图示功能,缺陷位置直观显示。
8. 智能化的设备校准程序,包括自动测量探头延时、角度及K值。
9. 提供30个快捷通道设置功能。
10. 具备报告自动生成功能,可直接打印或保存。
11. 具备连续存储回放功能,记录动态波形。
12. 具备波形显示区域缩放和闸门区域放大功能。
工作原理
该仪器通过发射高频超声波脉冲进入被测材料,并接收由材料内部缺陷或不连续处反射回来的回波信号。通过对回波信号的时间、幅度等参数进行分析处理,生成DAC、AVG等曲线,并结合射频显示、峰值记忆等功能,实现对材料内部缺陷的位置、大小和性质的检测与评估。
应用领域
机械制造业、钢铁冶金业、金属加工业、化工业、航空航天、铁路交通、锅炉压力容器、陶瓷、塑料、玻璃、粘接件、碳纤维、硬质合金
操作步骤
1. 根据检测需求,设置或调用快捷通道中的探伤参数。
2. 使用智能校准程序,校准材料声速、探头延时、角度及K值。
3. 进行检测,仪器可自动生成DAC或AVG曲线辅助评定。
4. 利用射频显示、峰值记忆、包络等功能对缺陷进行细致分析。
5. 通过焊缝检测图示功能直观查看缺陷位置。
6. 检测数据及波形可自动生成报告,并存储或打印。
注意事项
* 操作环境温度应在-20℃至+50℃之间,存储温度在-30℃至+70℃之间。
* 相对湿度应不大于90%。
* 避免在强烈振动、强烈磁场、腐蚀性介质及严重粉尘的环境中使用。
* 使用前请确保电池电量充足,以保证连续工作时间。
* 请按照操作手册进行设备校准和参数设置,以确保检测准确性。
* 存储数据时请注意编号分配,通道编号为1~30,数据编号为1~470。
