产品概述

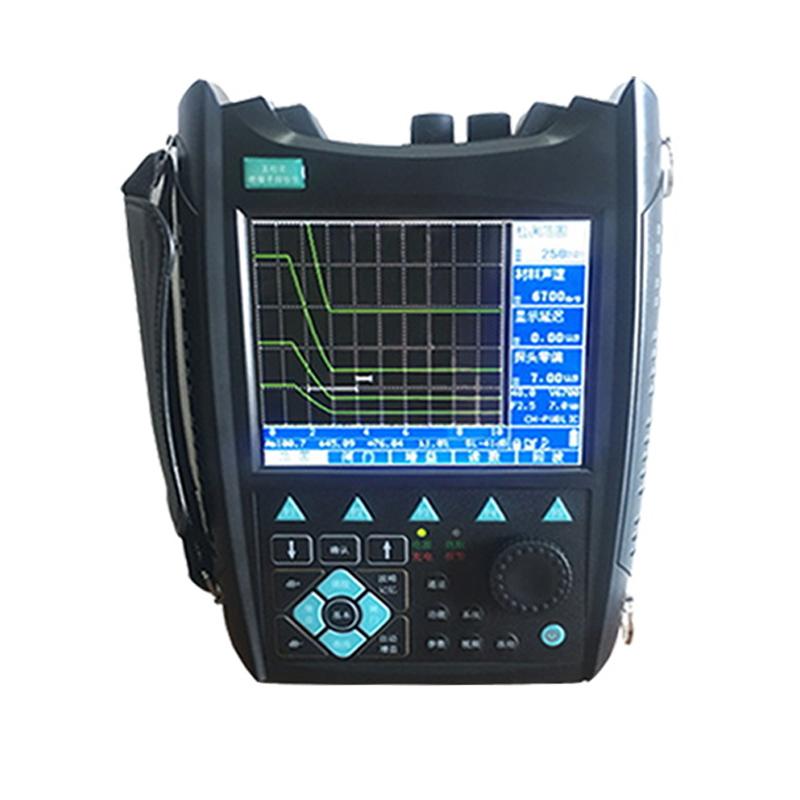

BBD-02支柱瓷绝缘子超声波探伤仪是一款专用于支柱瓷绝缘子检测的设备。它通过配置专业探头和波形分析软件，可有效检测瓷绝缘子内部肉眼不可见的裂纹、夹层、夹渣、气孔等缺陷，并能进行裂纹测长、测深。该仪器具有经济、耐用、精度高和抗干扰能力强等特点，特别适用于变电站等电磁干扰环境，其大容量锂电池支持长达8小时的连续工作，满足现场长时间测试需求。
产品特色
1. 全中文操作键膜与显示，菜单设计简洁，配有快捷按键和数码飞梭旋轮，操作便捷。
2. 采用全数字真彩色液晶显示器(TFT)，背景色和波形颜色可调，亮度可自由设定。
3. 采用高性能、可拆卸的锂电池模块，支持脱机独立充电，连续工作时间可达八小时以上。
4. 仪器轻小便携，单手即可把持，经久耐用。
5. 具备波峰记忆功能，可实时检索并记录缺陷最高波。
6. 具备Φ值计算功能，直探头锻件探伤时可自动计算并显示缺陷当量尺寸。
7. 实时显示缺陷的水平、深度（垂直）、声程位置进行定位。
8. 实时显示缺陷当量dB值进行定量分析。
9. 可通过回波包络波形辅助人工经验进行缺陷定性判断。
10. DAC/AVG曲线可自动生成，取样点不受限制，并可进行补偿与修正，曲线能随增益、声程、延时自动调整。
11. 可利用端点衍射波自动测量并计算裂纹高度。
12. 支持门内展宽功能，放大回波细节便于分析。
13. 可实时动态记录、存储和回放检测波形。
14. 支持波形冻结功能，便于缺陷分析。
15. 输入工件厚度后，可显示二次波、三次波及多次波探测到的缺陷的实际深度。
16. 可显示焊缝坡口形式和声束走向，直观呈现缺陷位置。
17. 内置标准，可自由设置各行业探伤工艺标准。
工作原理
该仪器采用超声波探伤原理。通过配置专业的支柱瓷绝缘子探伤探头向被测件发射超声波，并接收其内部缺陷反射的回波信号。仪器对回波信号进行处理和分析，利用DAC曲线对回波进行评价，从而迅速判定绝缘子的优劣，并有效检测出内部裂纹、夹层、气孔等缺陷，同时可对裂纹进行测长和测深。
应用领域
主要应用于电力行业的瓷瓶、瓷柱、瓷套、绝缘子等材料内部缺陷的检测、定位、评估和诊断。
操作步骤
1. 根据环境设置仪器背景色、波形颜色及亮度。
2. 安装并连接专业支柱瓷绝缘子探伤探头。
3. 根据检测需求，设置或选择内置的探伤工艺标准。
4. 输入被检工件的相关参数（如厚度）。
5. 在待测绝缘子表面进行扫描探测。
6. 观察屏幕波形，利用DAC曲线、闸门、波峰记忆等功能对回波进行分析评价。
7. 对发现的缺陷进行定位、定量（当量dB值显示）和定性判断。
8. 如需测量裂纹高度，可使用端点衍射波自动测量功能。
9. 可利用波形冻结、门内展宽、动态记录等功能辅助分析并保存检测结果。
注意事项
* 请确保在仪器允许的环境条件下操作：操作温度－10℃～＋50℃，存储温度-30℃～＋70℃，相对湿度≤90%。
* 仪器使用直流（DC）9V电源，请使用配套的锂电池模块并确保电量充足。
* 在电磁干扰较强的环境（如变电站）下使用时，请注意仪器的抗干扰性能表现。
* 探头接口为Q9-Q9型，连接时请确保牢固可靠。
* 进行缺陷定性时，需结合仪器显示的回波包络波形与人工经验进行综合判断。
* 使用DAC/AVG曲线时，可根据实际情况进行补偿与修正以提高评价准确性。
* 仪器连续工作时间受电池容量和环境温度影响，请合理安排检测任务。
* 存储和运输时，请避免极端温度、潮湿和剧烈震动。
