产品概述

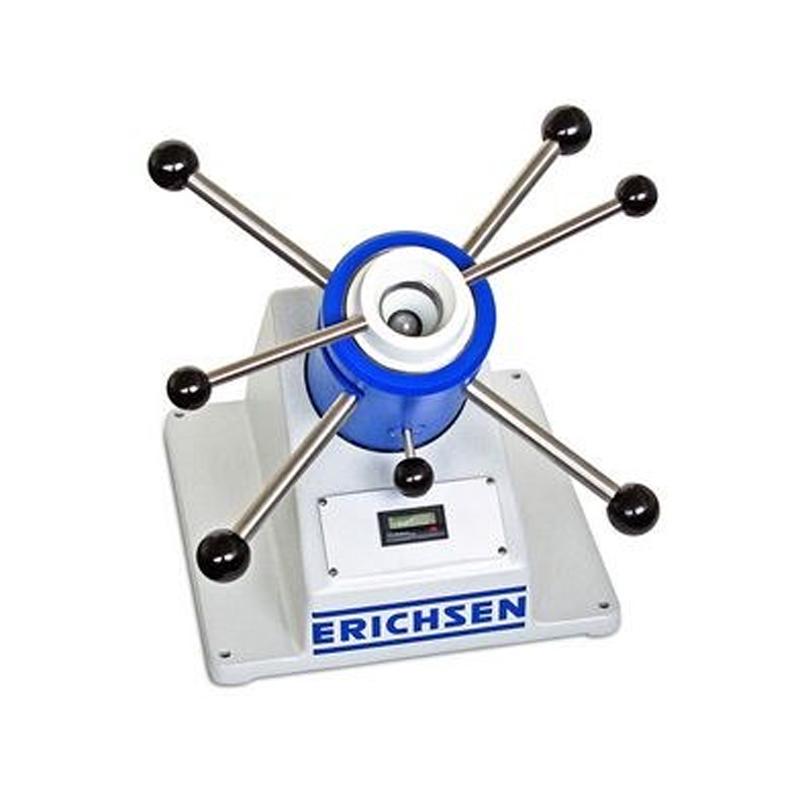

仪力信ERICHSEN100钣金试验机是一款手操作试验机，用于通过埃里克森拔罐测试（杯突试验）来确定厚度为0.005毫米及以上的薄膜、以及厚度为0.1至1.5毫米（拉伸强度≤400牛顿/平方毫米）的片材上铁和非铁金属的热成型性能。该机操作简单，特别适用于在较薄材料范围内进行金属板成型测试的公司。
产品特色
1. 手动操作，简单易用。
2. 适用于极薄材料（薄膜≥0.005毫米）和薄板（0.1-1.5毫米）的成型性能测试。
3. 可测试铁金属和非铁金属材料。
4. 最大牵引力30 kN，最大压边力10 kN。
5. 特别适合对低金属板成型性能有测试需求的企业。
工作原理
该试验机基于埃里克森杯突试验原理工作。通过手动驱动，对夹持在压边圈和冲模之间的金属试样施加压边力，然后利用冲头以手动绘图速度对试样中心进行冲压，直至试样出现破裂。通过测量冲压深度（杯突值）来评估材料的成型性能。
应用领域
金属材料成型性能测试、薄板加工企业质量控制、材料研究与开发
操作步骤
1. 根据试样厚度和材料类型，选择合适的冲头和模具。
2. 将试样放置在压边圈与冲模之间。
3. 手动施加压边力，将试样夹紧。
4. 手动操作驱动装置，使冲头以恒定速度对试样中心进行冲压。
5. 观察试样，当出现破裂时停止冲压。
6. 记录此时的冲压深度（杯突值）作为测试结果。
注意事项
• 测试前请确认试样厚度和材料拉伸强度符合机器适用范围（薄膜≥0.005毫米，板材0.1-1.5毫米，拉伸强度≤400牛顿/平方毫米）。
• 确保试样平整、无缺陷，并正确放置在测试位置。
• 手动操作时，应保持冲压速度均匀稳定。
• 定期对机器进行维护和校准，确保测试精度。
• 操作时请注意安全，避免夹伤。
• 测试结果应结合相关标准进行解读。
