产品概述

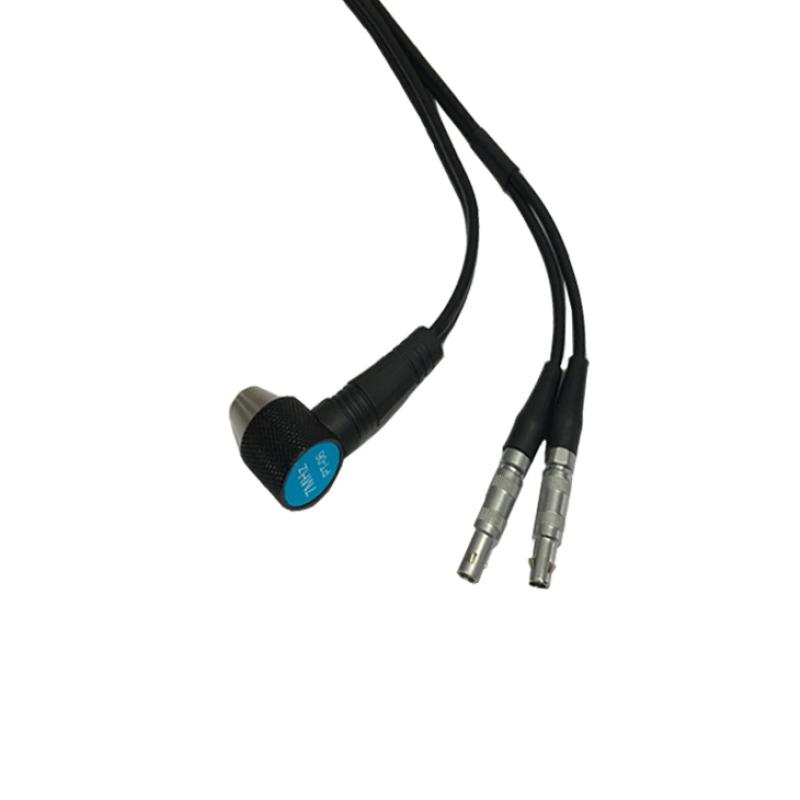

珀泰N07/6mm是一款微径测厚仪探头,适配BT160和BT180主机。该探头直径为6mm,频率为7MHz,采用分体式设计,适用于测量薄壁及小弧面工件,在钢材上的测量范围为0.65~260mm。
产品特色
1. 微径设计:探头直径仅6mm,适合测量小弧面及狭窄空间。
2. 高频探头:7MHz频率,提供较高的测量分辨率。
3. 分体式结构:探头与主机分离,便于操作和更换。
4. 宽温适应性:探头接触面可在-10℃至60℃环境下工作。
工作原理
该探头基于超声波脉冲反射原理工作。探头内的压电晶片发射高频超声波脉冲,脉冲在工件内传播并在底面或缺陷处反射回来,探头接收回波。通过测量超声波在材料中的往返时间,结合已知的声速,即可计算出工件的厚度。
应用领域
薄壁工件测量、小弧面测量、精密部件厚度检测
操作步骤
1. 将N07/6mm探头连接线正确接入BT160或BT180主机。
2. 根据被测材料(如钢)在主机上设置正确的声速。
3. 在试块上进行校准,确保零点准确。
4. 将探头垂直、平稳地耦合到被测工件表面。
5. 观察主机屏幕显示的厚度读数,并记录稳定后的数值。
注意事项
• 探头接触面温度不得超过60℃,否则可能损坏探头。
• 测量时需使用合适的耦合剂(如机油、甘油)以确保声波有效传递。
• 探头应垂直于被测表面,并施加适当压力以保证稳定耦合。
• 避免探头受到剧烈撞击或摔落。
• 本探头适用于钢材测量,测量其他材料需重新校准声速。
• 清洁探头时使用软布,避免使用腐蚀性溶剂。
