产品概述

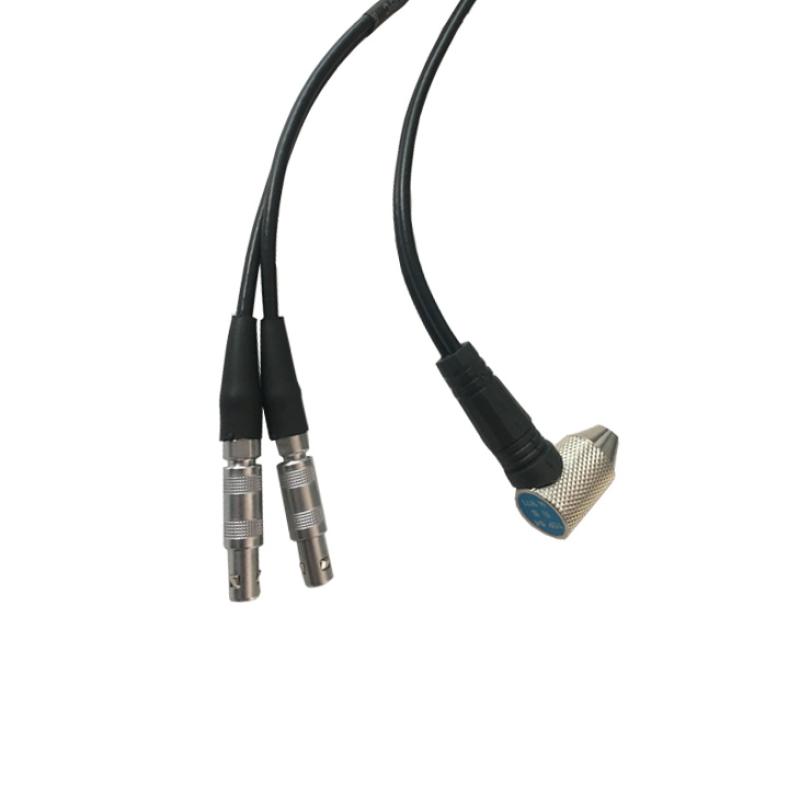

珀泰N07/4mm是一款微径测厚仪探头,适配BT160和BT180主机。该探头直径为4mm,频率为7MHz,适用于薄壁及小弧面工件的精确厚度测量,其钢中测量范围为0.65~260mm。
产品特色
1. 微径设计:探头直径仅4mm,适合测量小弧面及狭窄区域。
2. 高频探头:7MHz高频,提供较高的测量分辨率。
3. 宽测量范围:在钢中测量范围可达0.65~260mm。
4. 分体式结构:探头与主机分体,使用灵活。
5. 常温适用:探头接触面温度适应范围为-10~60℃。
工作原理
该探头基于超声波脉冲反射原理工作。探头内的压电晶片发射高频超声波,声波在工件内部传播并在底面或缺陷处反射,探头接收回波信号。通过测量超声波在材料中的往返时间,结合已知的声速,即可计算出工件的厚度。
应用领域
薄壁工件测量、小弧面工件测量、狭窄区域厚度检测
操作步骤
1. 将N07/4mm探头连接到兼容的BT160或BT180主机。
2. 根据被测材料(如钢)在主机上设置正确的声速。
3. 在探头接触面上涂抹适量的耦合剂。
4. 将探头垂直、稳定地贴合在被测工件表面。
5. 观察主机屏幕,读取并记录稳定的厚度测量值。
注意事项
• 探头接触面温度不得超过60℃,避免用于高温物体。
• 测量时需使用耦合剂以确保声波有效传导。
• 确保探头与被测面垂直,以获得准确读数。
• 探头为精密部件,请避免磕碰或掉落。
• 本探头适用于钢等细晶材料,对于铸铁等粗晶材料,建议选用专用粗晶探头。
