产品概述

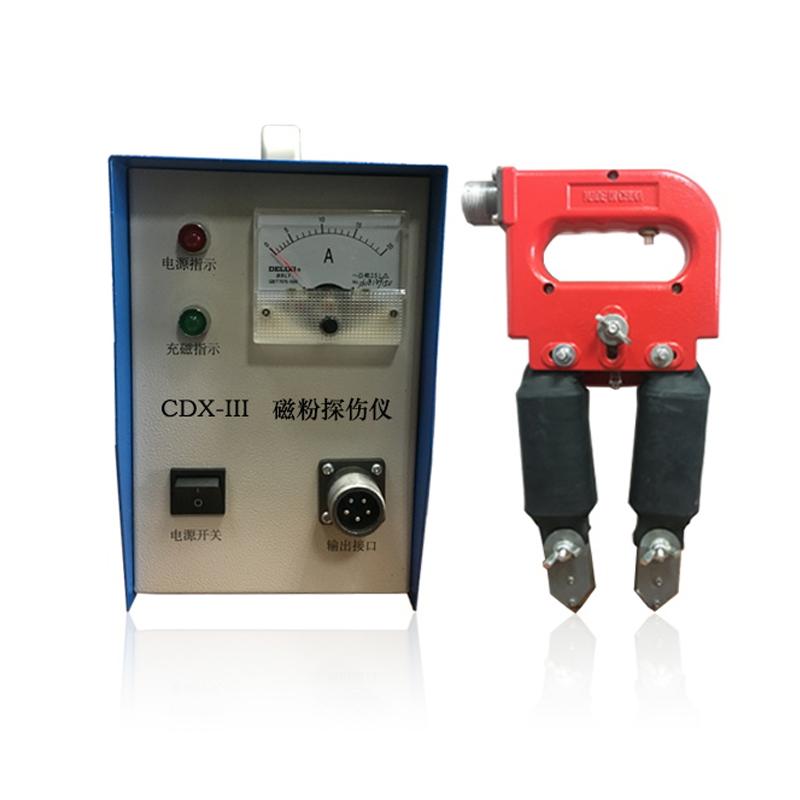

CDX-Ⅲ型便携式磁粉探伤仪是一款具有多种磁化方式的多功能磁粉探伤设备。它采用可控硅无触点开关，具有噪音小、寿命长、操作简单方便、适用性强、工作稳定的特点，集便携式与移动式机种的优点于一体，扩展了用途。该仪器属于非接触式超小型检测仪器，可选配多种探头，功能范围广，尤其适用于不允许通电起弧的表面零件探伤。
产品特色
1. 依据漏磁场与磁粉的磁相互作用，能直观显示缺陷的形状、位置、大小和严重程度。
2. 应用新型电源模式，提升了检测缺陷的深度和表面检测的灵敏度。
3. 具有可调磁轭间距，扩大了仪器的实用性。
4. 具备通电亮灯功能，方便在光线不足的条件下使用。
5. 配备四种不同的可选磁探头装置，增强了对不同形状工件测量的适应性和准确度。
6. 采用多种磁化方法，几乎不受零件大小和几何形状的限制，能检测到工件的各个部位。
7. 采用可控硅作为充磁开关，采用人体工程学设计，方便手握探头时随时控制充磁开关。
8. 检查探伤速度快，工艺简单，费用低廉。
9. 可探测0.5-3毫米的工件表面下缺陷，直流磁化时对较大气孔的探测深度可达5毫米。
10. 具有极高的检测灵敏度，可检测的最小宽度可达0.1微米。
工作原理
该仪器基于磁粉检测原理工作。当对铁磁性工件进行磁化时，若工件表面或近表面存在缺陷，会在缺陷处形成漏磁场。此时，施加在工件表面的磁粉会被漏磁场吸附，从而在缺陷处聚集形成肉眼可见的磁痕，直观地显示出缺陷的形状、位置和大小。
应用领域
角焊缝、大型工件的内外角、曲面工件、平面工件、各种焊缝、管道、锅炉、球罐等压力容器、能放入线圈的工件的周向裂纹检测、工件疲劳痕检测、工件退磁
操作步骤
1. 根据工件形状和检测需求，选择合适的探头（如A型马蹄磁轭、D型电磁轭、Ec型旋转磁场或O型磁环式线圈）并安装。
2. 连接仪器电源（AC 220V±10% 50Hz）。
3. 对工件表面进行预处理（如清理）。
4. 将探头置于工件待检测区域，调整磁轭间距（如适用）以确保良好接触。
5. 手握探头，通过可控硅开关控制充磁过程。
6. 在磁化同时或之后，施加磁粉（干法或湿法）。
7. 观察工件表面，检查是否有磁粉聚集形成的磁痕，以判断缺陷。
8. 检测完成后，如需退磁，可使用O型探头等进行远离法退磁。
注意事项
* 仪器工作电压为AC 220V±10%，请确保电源符合要求。
* 操作温度范围为-10~40℃，存储温度范围为-20~70℃，相对湿度应≤80%，请在适宜环境下使用和存放。
* 根据不同的检测部位和工件几何形状，选择合适的探头类型以确保检测效果。
* 使用电磁轭探头时，注意调整活关节以适应曲面或平面。
* 检测时，确保探头与工件表面接触良好，以获得有效的磁化效果。
* 仪器具有通电亮灯功能，在光线不足的环境中可方便使用。
* 仪器标配A型马蹄磁轭探头，提升力≥17kg，扫描范围100mm，请注意其适用范围。
* 主机重量8.5kg，探头重量3.3kg，移动和操作时请注意。
* 检测灵敏度可清晰显示（30/100）A型标准片上刻槽，可作为参考基准。
