产品概述

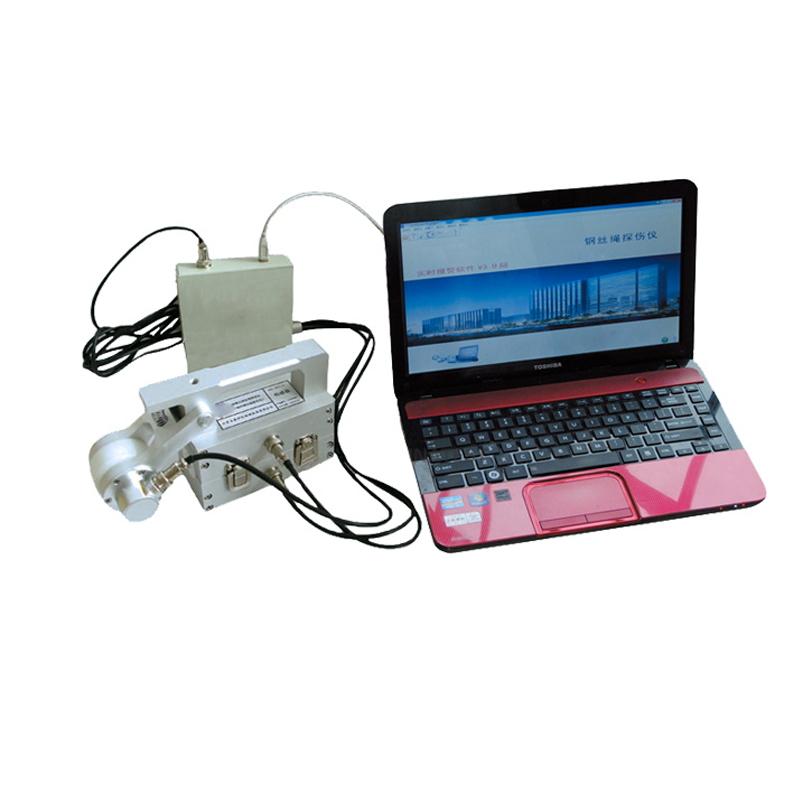

VTS-3D钢丝绳探伤仪（铝芯精密型）是珀泰基于漏磁原理研发的无损检测产品。该仪器能在线实时检测钢丝绳内外部断丝、磨损、锈蚀、变形、松股、跳丝、材质变化等各种缺陷，定量计算金属截面积变化，并可按标准生成诊断报告。其采用动态连续跟踪方式，可连续观察数据信号变化，实时显示结果并报警，兼具自动评估功能，具有携带方便、操作简单、检测精度高、重复性好、损伤定位准确等特点。
产品特色
1. 每台仪器均由国家计量机构按美国ASTM1571标准和上海Q/NYNAY01企业标准进行第三方检验，并出具法定资质检测报告。
2. 应用专业磁传感器与自主研发采集模块，通过RS232（或USB）总线直接将数据存储到计算机。
3. 采用高强长久磁钢励磁，综合漏磁和磁通变化原理，实现裂纹、锈蚀、杆状磨损综合检测。
4. 利用陈列广角霍尔元件实现无漏检测。
5. 传感器内导套浮动定心，采集信号稳定。
6. 软件集成数据采集与控制、分析、显示与存储功能。
7. 具有可视化特性，可连续、动态观察数据信号变化，实时显示结果。
8. 缺陷超标时立即实时声光报警，设计人性化，实用可靠。
9. 具备自动评估功能，可方便快捷地自动分析结果。
10. 提供人工分析功能，确保结果准确性，避免漏检和多检。
11. 局部缺陷显示断面与总断面积的百分比。
12. 检测波形图可实时打印。
13. 检测结果报告能满足不同行业标准，同时以断丝根数和断丝断面积与总断面积之比的形式显示。
14. 利用计算机USB接口直接采样处理分析，具备在线声光报警与实时显示结果功能。
15. 传感器为圆型结构，周向环绕、轴向磁化，能将钢丝绳瞬间磁化到饱和状态。
16. 传感器采用合金铝外壳，具有防水、防尘、防震、防潮功能。
17. 工作稳定，性能可靠，检测精度高，抗干扰性能强，数据准确。
18. 软件适应Windows98／2000／xp／Vista/windows7各种计算机操作系统。
工作原理
该仪器基于漏磁检测原理。传感器采用周向环绕、轴向磁化的圆型结构，利用高强长久磁钢将受测钢丝绳瞬间磁化到饱和状态。当钢丝绳存在断丝、磨损、锈蚀等缺陷时，其磁场分布会发生畸变，产生漏磁场。通过应用专业磁传感器（如陈列广角霍尔元件）捕捉这些漏磁信号，并综合磁通变化原理进行分析，从而实现对钢丝绳内外部各种缺陷的检测、定位与定量评估。
应用领域
索道、起重设备、电梯、港口机械、缆索桥、各种起重机械、煤矿提升机、油田采矿机、矿山、矿井、油井、码头、船舶、军工、水利、电力、铁路、建筑等运用的钢丝绳断丝及磨损检测。
符合标准
美国ASTM1571标准、上海Q/NYNAY01企业标准
操作步骤
1. 根据受测钢丝绳直径配置相应规格的传感器。
2. 确保工作环境符合条件（温度-20℃~40℃，大气压力86~206Kpa，湿度≤85%，无强烈振动、磁场、腐蚀介质及严重粉尘）。
3. 连接传感器与计算机（通过RS232或USB接口）。
4. 启动配套软件，系统进行初始化。
5. 将传感器安装到待测钢丝绳上，调整传感器导套与钢丝绳间隙至最佳范围（2~6mm，允许0~15mm）。
6. 以最佳速度（建议1.0m/s，允许范围0.0~12.0m/s）相对移动传感器与钢丝绳，开始在线检测。
7. 软件实时采集、显示并存储检测数据波形。
8. 检测过程中，若发现缺陷超标，仪器会发出实时声光报警。
9. 检测完成后，可利用软件的自动评估功能进行初步分析，或结合人工分析功能确保结果准确性。
10. 软件根据分析结果，按相关标准生成诊断报告，并可实时打印检测波形图。
注意事项
• 使用前，请确保仪器已通过法定计量机构检验并具备有效资质报告。
• 传感器导套与钢丝绳之间的间隙应尽量调整在2~6mm的最佳范围内，最大允许间隙不超过15mm。
• 传感器与钢丝绳的相对运动速度建议控制在1.0m/s左右，以获得最佳检测效果，最高速度不应超过12.0m/s。
• 请在仪器规定的工作环境条件下使用（温度-20℃~40℃，湿度≤85%），避免在强烈振动、强磁场、腐蚀性介质及严重粉尘的环境中使用。
• 传感器采用合金铝外壳，具备一定的防护能力，但仍需注意防水、防尘、防震、防潮，避免剧烈撞击。
• 检测结果的分析应结合自动评估与人工判读，以最大限度地避免漏检和误判。
• 定期对仪器进行维护和校准，以确保检测精度和稳定性。
• 请使用配套的官方软件，并确保计算机操作系统兼容（支持Windows98/2000/xp/Vista/7）。
• 仪器由电池供电（5V），使用时请注意电量，避免在检测过程中因断电导致数据丢失。
