产品概述

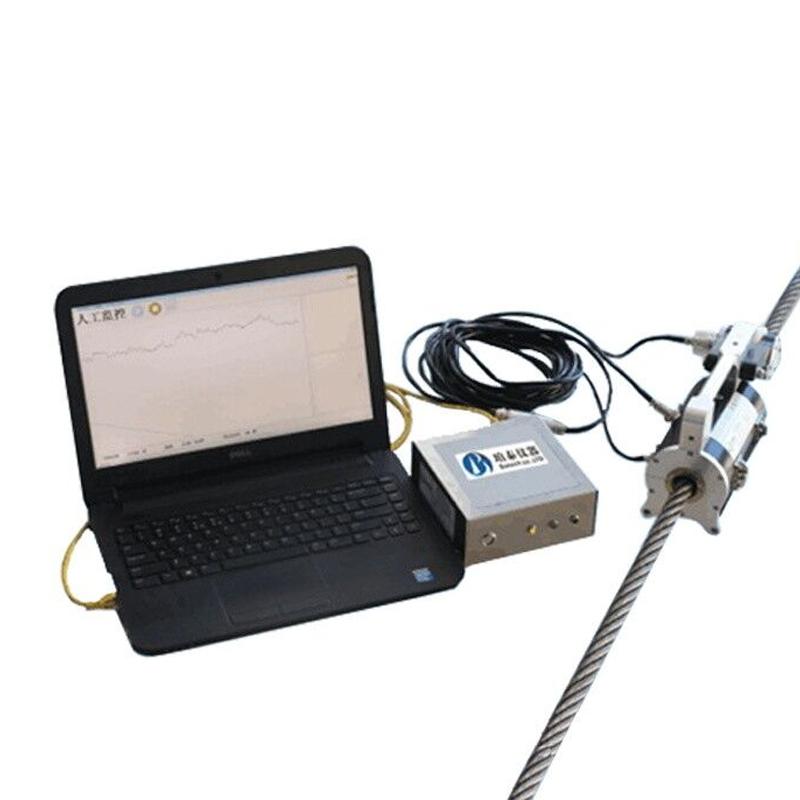

VTS-6钢丝绳探伤仪是珀泰基于漏磁原理研发的无损检测产品。该仪器可实时检测钢丝绳内外部的断丝、锈蚀、磨损等缺陷，定量计算金属截面积变化，并按标准生成诊断报告。其采用动态连续跟踪方式，可连续观察数据信号变化，实时显示结果并报警，兼具自动评估功能。仪器携带方便，操作简单，检测精度高，重复性好，损伤定位准确。
产品特色
1. 每台仪器均由国家计量机构按美国ASTM1571标准和企业标准进行第三方检验，并出具法定检测报告。
2. 应用专业磁传感器与自主研发采集模块，通过RS232或USB总线直接将数据存储至计算机。
3. 采用高强长久磁钢励磁，综合漏磁和磁通变化原理，实现裂纹、锈蚀、杆状磨损综合检测。
4. 利用阵列广角霍尔元件实现无漏检测。
5. 传感器内导套浮动定心，采集信号稳定。
6. 软件集成数据采集与控制、分析、显示与存储功能。
7. 具有可视化特性，可连续、动态观察数据信号变化，实时显示结果。
8. 缺陷超标时实时声光报警，设计人性化，实用可靠。
9. 具备自动评估功能，可方便快捷地自动分析结果。
10. 具备人工分析功能，确保结果准确性，避免漏检和多检。
11. 局部缺陷可显示断面与总断面积的百分比。
12. 检测波形图可实时打印。
13. 能在线检测钢丝绳内外部断丝、磨损、锈蚀、变形、松股、跳丝、材质变化等各种缺陷。
14. 检测结果报告能满足不同行业标准，并以断丝根数和断丝断面积与总断面积之比的形式显示。
15. 利用计算机USB接口直接采样处理分析，具备在线声光报警与实时显示结果功能。
16. 传感器为圆型结构，周向环绕、轴向磁化，可将钢丝绳瞬间磁化到饱和状态。
17. 传感器采用合金铝外壳，具备防水、防尘、防震、防潮功能。
18. 工作稳定，性能可靠，检测精度高，抗干扰性强，数据准确。
19. 软件适应Windows98/2000/XP/Vista/Windows7各种计算机操作系统。
工作原理
该仪器基于漏磁检测原理。传感器采用周向环绕、轴向磁化设计，利用高强长久磁钢将受测钢丝绳瞬间磁化至饱和状态。当钢丝绳存在断丝、磨损、锈蚀等缺陷时，其磁场分布会发生畸变，产生漏磁场。通过阵列广角霍尔元件等磁传感器捕捉这些漏磁信号，并综合磁通变化原理进行分析。采集的信号经由专用模块处理，通过RS232或USB接口传输至计算机，由软件进行实时分析、显示和评估，从而实现对缺陷的定性和定量检测。
应用领域
起重机械、煤矿提升机、油田采矿机、电梯、索道、港口机械、缆索桥、矿山、矿井、油井、码头、船舶、军工、水利、电力、铁路、建筑等运用的钢丝绳断丝及磨损检测。
符合标准
美国ASTM1571标准、上海Q/NYNAY01企业标准
操作步骤
1. 根据被测钢丝绳直径配置相应规格的传感器。
2. 确保工作环境符合要求（温度-50℃~60℃，大气压力86~206Kpa，相对湿度≤85%，无强烈振动、磁场、腐蚀介质及严重粉尘）。
3. 将传感器安装于钢丝绳上，确保导套浮动定心，信号稳定。
4. 通过USB或RS232接口连接传感器与安装有专用软件的计算机。
5. 启动软件，设置相关参数。
6. 使传感器与钢丝绳产生相对运动（最佳速度约1.0m/s，最大不超过12.0m/s），开始在线检测。
7. 软件实时采集数据，动态显示波形与结果，缺陷超标时发出声光报警。
8. 检测完成后，可利用软件的自动评估或人工分析功能处理数据。
9. 按现行标准或规程生成诊断报告，并可实时打印检测波形图。
注意事项
• 使用前请确认仪器已通过法定计量检验并具备有效检测报告。
• 请根据被测钢丝绳的具体直径选择对应规格的传感器。
• 传感器与钢丝绳的相对速度建议控制在最佳1.0m/s左右，最高不超过12.0m/s，以保证检测精度。
• 确保工作环境温度在-50℃~60℃之间，大气压力在86~206Kpa之间，相对湿度不大于85%。
• 检测环境应避免强烈振动、强烈磁场、腐蚀性介质及严重粉尘，以免干扰检测信号。
• 传感器采用合金铝外壳，具备一定防护能力，但仍需注意防水、防尘、防震、防潮，避免剧烈撞击。
• 软件安装需匹配计算机操作系统（支持Windows98/2000/XP/Vista/Windows7）。
• 检测过程中，注意观察实时报警信号，并对关键缺陷进行人工复核，以确保结果准确性。
• 定期对仪器进行维护和校准，确保其长期稳定性和检测精度。
