产品概述

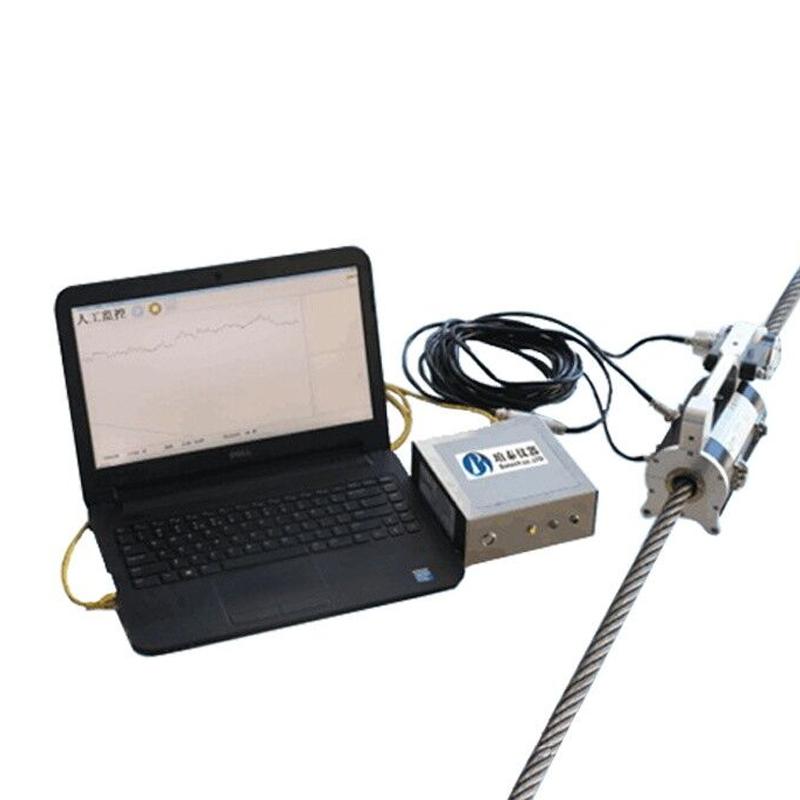

VTS-6D(铜芯)钢丝绳探伤仪是珀泰基于漏磁原理研发的无损检测产品，可实时检测钢丝绳内外部的断丝、锈蚀、磨损等缺陷，并定量计算金属截面积变化。它采用动态连续跟踪方式，实时显示检测结果与报警，兼备自动评估功能，可按现行标准和规程生成诊断报告。该仪器携带方便，操作简单，检测精度高，重复性好，损伤定位准确。
产品特色
1. 每台仪器均由国家计量机构按美国ASTM1571标准和上海Q/NYNAY01企业标准进行第三方检验，并出具法定资质报告。
2. 应用专业磁传感器与自主研发采集模块，通过RS232或USB总线直接将数据存储到计算机。
3. 采用高强长久磁钢励磁，综合漏磁和磁通变化原理，实现裂纹、锈蚀、杆状磨损综合检测。
4. 利用阵列广角霍尔元件实现无漏检测。
5. 传感器内导套浮动定心，采集信号稳定。
6. 软件集成数据采集与控制、分析、显示与存储等功能。
7. 具有可视化特性，可连续、动态观察数据信号变化，实时显示结果。
8. 缺陷超标时实时声光报警，设计人性化，实用可靠。
9. 具备自动评估功能，方便快捷分析结果。
10. 提供人工分析功能，确保结果准确性，避免漏检和多检。
11. 局部缺陷显示断面与总断面积的百分比。
12. 检测波形图可实时打印。
13. 能在线检测钢丝绳内外部断丝、磨损、锈蚀、变形、松股、跳丝、材质变化等各种缺陷。
14. 检测结果报告能满足不同行业标准，并以断丝根数和断丝断面积与总断面积之比的形式显示。
15. 利用计算机USB接口直接采样处理分析，具有在线声光报警与实时显示功能。
16. 传感器采用圆型结构、周向环绕、轴向磁化，能将钢丝绳瞬间磁化到饱和状态。
17. 传感器采用合金铝外壳，具有防水、防尘、防震、防潮功能。
18. 工作稳定，性能可靠，检测精度高，抗干扰性能强，数据准确。
19. 软件适应Windows98／2000／xp／Vista/windows7各种计算机操作系统。
工作原理
该仪器基于漏磁检测原理。传感器通过高强长久磁钢对钢丝绳进行轴向磁化，使其达到饱和状态。当钢丝绳存在断丝、锈蚀、磨损等缺陷时，会导致磁场泄漏（漏磁）或磁通变化。仪器利用阵列广角霍尔元件检测这些磁场变化信号，通过采集模块将信号传输至计算机进行分析处理，从而实现对缺陷的定性、定量检测和定位。
应用领域
起重机械、煤矿提升机、油田采矿机、电梯、索道、港口机械、缆索桥、矿山、矿井、油井、码头、船舶、军工、水利、电力、铁路、建筑等运用的钢丝绳断丝及磨损检测。
符合标准
美国ASTM1571标准、上海Q/NYNAY01企业标准
操作步骤
1. 根据待测钢丝绳直径配置相应规格的传感器。
2. 确保工作环境符合条件（温度-50℃~60℃，大气压力86~206Kpa，相对湿度≤85%，无强烈振动、磁场、腐蚀介质及严重粉尘）。
3. 连接传感器与计算机（通过RS232或USB接口）。
4. 启动配套软件，并确保传感器导套与钢丝绳保持最佳间隙（2~6mm，允许0~15mm）。
5. 使传感器沿钢丝绳以最佳速度（约1.0m/s，允许范围0.0~12.0m/s）相对运动，开始检测。
6. 软件实时采集数据，动态显示波形和检测结果。
7. 当检测到缺陷超标时，仪器会发出声光报警。
8. 检测完成后，可利用软件的自动评估或人工分析功能处理数据。
9. 生成符合标准的诊断报告，并可实时打印检测波形图。
注意事项
* 工作环境温度需在-50℃至60℃之间。
* 大气压力需在86至206Kpa范围内。
* 相对湿度不应超过85%。
* 周围应无强烈振动、无强烈磁场、无腐蚀性介质及严重粉尘。
* 传感器导套与钢丝绳之间的间隙最佳为2~6mm，允许范围为0~15mm。
* 传感器与钢丝绳的相对速度最佳为1.0m/s，最大不超过12.0m/s。
* 使用前请确认仪器已获得法定计量机构的第三方检验报告。
* 确保计算机操作系统为软件所支持的Windows版本（如Windows 7等）。
* 注意传感器的防水、防尘、防震、防潮保护。
* 进行人工分析时，应仔细核对以避免漏检或多检。
