产品概述

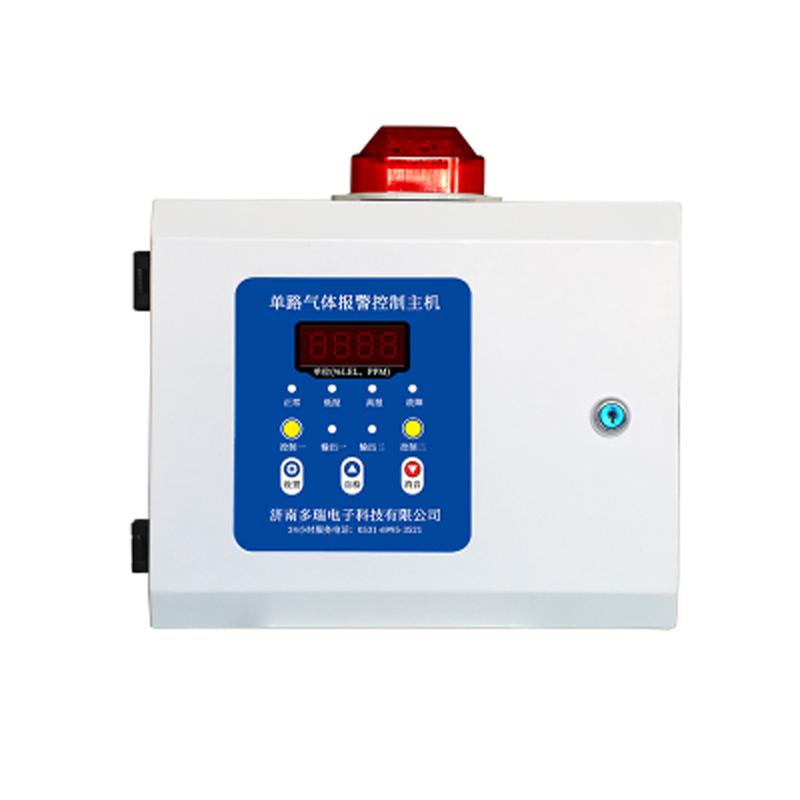

DR-ZJ101气体报警控制器是一款单通道控制器，用于对气体探测器产生的模拟信号进行采样，经内部单片机数据处理后，实时显示探测器的浓度、状态（声光报警）、物理地址等信息，并输出控制信号。产品设计遵循国家标准GB16808-2008，具有时钟显示、报警时间查阅、自主设定等功能，系统外型美观、显示界面直观、操作简单，采用集中控制便于查询和维护。
产品特色
1. 测量精度高：CPU采用高速高档单片机，运算速度快、精度高、可靠性强。
2. 系统设计：采用模块化结构设计，便于系统维护处理。
3. 混合配置：可实现可燃与有毒气体探测器在同一系统的混合配置。
4. 安装简便：安装极为简单，可操作性强。
5. 模拟信号输出：可输出4-20mA标准电流信号，并提供2组报警无源继电器触点信号输出（开关量信号）。
6. 维护方便：采用模块化结构设计，便于系统组合和维护。
工作原理
气体控制器对气体探测器产生的模拟信号进行采样，经内部单片机的数据处理后，能实时显示探测器的浓度、状态（声光报警）、物理地址等信息，并输出控制信号。具备完善的故障自检测功能，可实时显示系统和子地址的故障部位和类型（声光报警）。
操作步骤
1. 安装：采用壁挂式安装于监控室或室内安全区域等非防爆环境，选择合理高度，墙面需牢固平整。
2. 接线：与气体探测器采用三线制3*1.0mm²线缆连接。
3. 配套：可连接1只DR-600或DR-700型气体探测器。
4. 通电：接入220V（195~235VAC/50~60HZ)电源。
5. 操作：通过直观的显示界面和图标进行操作，可查阅报警时间、自主设定参数等。
注意事项
• 本气体报警控制器为非防爆产品，必须安装在监控室、室内安全区域或无爆炸性气体的环境下。
• 安装时需选择合理的安装高度，方便操作，避免过低造成人身意外伤害。
• 安装墙面要求牢固、平整。
• 配套使用的探测器型号为DR-600、DR-700型。
• 可连接的气体探测器数量为1只。
• 与气体探测器接线方式为三线制3*1.0mm²。
• 产品使用寿命约为3-5年，具体由使用环境决定。
