产品概述

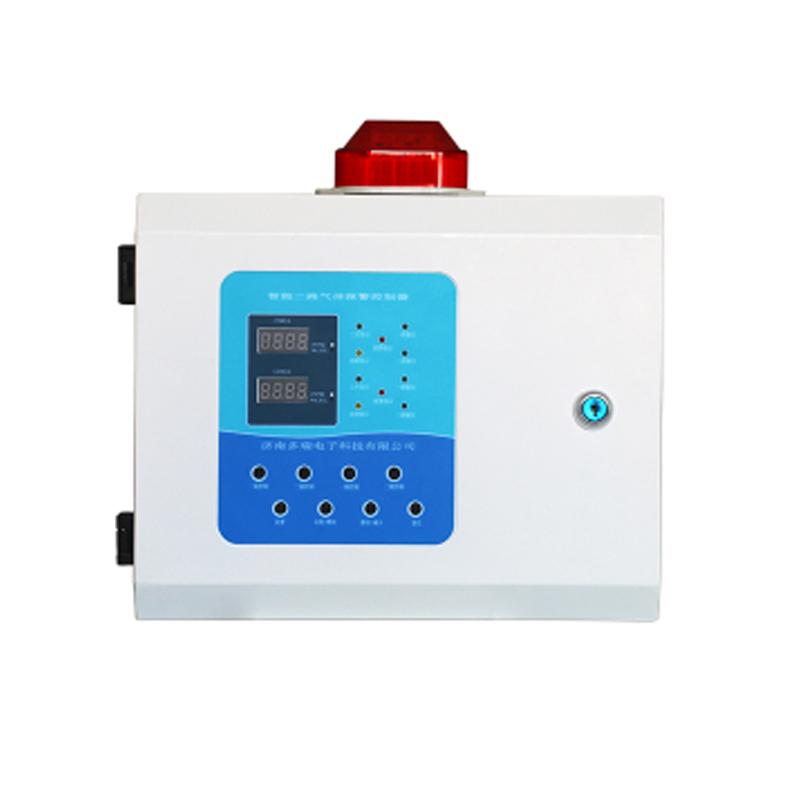

DR-ZJ102气体报警控制器是一款两通道控制器，用于对气体探测器产生的模拟信号进行采样，经内部单片机数据处理后，实时显示探测器浓度、状态（声光报警）、物理地址等信息，并输出控制信号。产品具备完善的故障自检测功能，可实时显示系统和子地址的故障部位和类型（声光报警）。其设计遵循国家标准GB16808-2008，具有时钟显示、报警时间查阅、自主设定等功能，采用集中控制设计，外形美观、界面直观、操作简单。
产品特色
1. 测量精度高：采用高速高档单片机，运算速度快、精度高、可靠性强。
2. 系统设计：采用模块化结构设计，便于系统维护处理。
3. 混合配置：可实现可燃与有毒气体探测器在同一系统的混合配置。
4. 安装简便：安装极为简单，可操作性强。
5. 模拟信号输出：可输出4-20mA标准电流信号，并提供2组报警无源继电器触点信号输出（开关量信号）。
6. 维护方便：采用模块化结构设计，便于系统组合和维护。
工作原理
气体控制器对配套气体探测器产生的模拟信号进行采样，通过内部单片机进行数据处理，从而实时显示气体浓度、探测器状态等信息，并根据预设逻辑输出声光报警及控制信号。同时，系统具备故障自检功能，能监测并显示系统自身及连接探测器的故障情况。
应用领域
需要监测可燃或有毒气体浓度的监控室、室内安全区域或无爆炸性气体环境。
操作步骤
1. 选择牢固、平整的墙面进行壁挂式安装，安装高度需合理，方便操作且避免人身意外伤害。
2. 使用三线制3*1.0mm²线缆与探测器连接。
3. 连接电源（220V，195~235VAC/50~60HZ）。
4. 系统上电后，可通过控制器界面进行参数设定、状态查询等操作。
注意事项
• 本气体报警控制器为非防爆产品，必须安装在监控室或室内安全区域或无爆炸性气体的环境下。
• 安装时需确保墙面牢固、平整。
• 安装高度应合理，既要方便操作，也不可过低，以避免对人身的意外伤害。
• 配套使用的探测器为DR-600、DR-700型气体探测器，最多可连接2只。
• 接线方式为三线制，需使用3*1.0mm²的线缆。
• 工作环境温度为-20~50℃，湿度为0~95%RH（非凝露）。
