产品概述

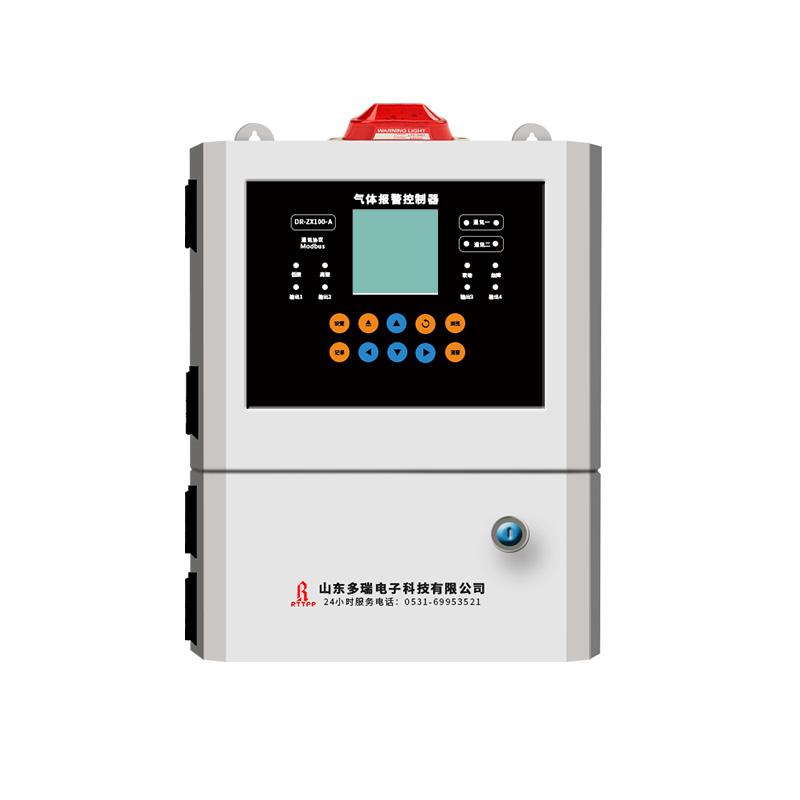

DR-ZX100-A气体报警控制器是一款总线控制器，用于对气体探测器产生的模拟信号进行采样，经内部单片机数据处理后，实时显示探测器浓度、状态（声光报警）、物理地址等信息，并输出控制信号。产品具备完善的故障自检测功能，可实时显示系统和子地址的故障部位和类型（声光报警）。设计遵循GB16808-2008国家标准，具有时钟显示、报警时间查阅、自主设定等功能，系统外型美观、显示界面直观、操作简单，采用集中控制便于查询和维护。
产品特色
1. 测量精度高：CPU采用高速高档单片机，运算速度快、精度高、可靠性强。
2. 系统设计：采用模块化结构设计，便于系统维护处理。
3. 混合配置：实现可燃与有毒气体探测器在同一系统的混合配置。
4. 安装简便：安装极为简单，可操作性强。
5. 模拟信号输出：可输出RS485数字电流信号，4组报警无源继电器触点信号输出（开关量信号）。
6. 维护方便：采用模块化结构设计，便于系统组合和维护。
工作原理
气体控制器对气体探测器产生的模拟信号进行采样，经内部单片机的数据处理后，能实时显示探测器的浓度、状态（声光报警）、物理地址等信息，并输出控制信号。具备完善的故障自检测功能，可实时显示系统和子地址的故障部位和类型（声光报警）。
应用领域
需安装气体报警系统的监控室、室内安全区域或无爆炸性气体环境
操作步骤
1. 安装：采用壁挂式安装，选择合理高度，墙面需牢固、平整。
2. 接线：通讯线使用2*0.5mm²双绞屏蔽线RVVSP，电源线使用2*1.0mm² RVV。
3. 连接探测器：可连接最多99只DR-600、DR-700型气体探测器。
4. 通电运行：接入220V电源，系统开始持续在线工作。
注意事项
• 本气体报警控制器为非防爆产品，应安装在监控室或室内安全区域或无爆炸性气体的环境下。
• 安装时需选择合理的安装高度，方便操作，不可太低以避免对人身的意外伤害。
• 要求安装墙面牢固、平整。
• 配套使用的探测器为DR-600、DR-700型气体探测器。
• 连接探测器的通讯线规格为2*0.5mm²双绞屏蔽线RVVSP，电源线规格为2*1.0mm² RVV。
• 产品使用寿命约为3-5年，具体由环境决定。
