产品概述

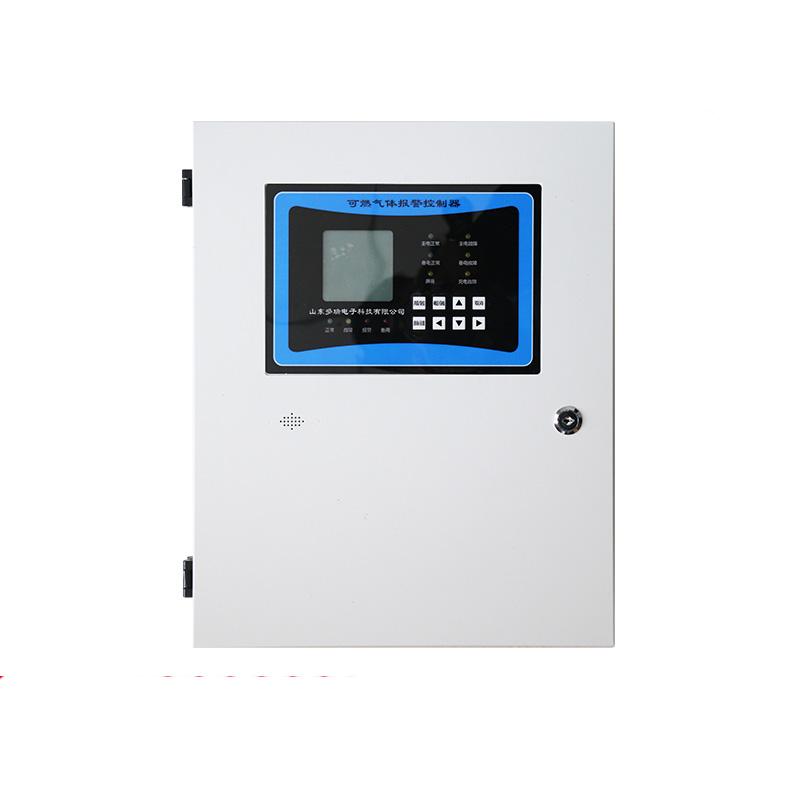

DR-RTP100气体报警控制器是一款消防控制器，用于对气体探测器产生的模拟信号进行采样，经内部单片机数据处理后，实时显示探测器浓度、状态（声光报警）、物理地址等信息，并输出控制信号。产品设计遵循GB16808-2008国家标准，具备时钟显示、报警时间查阅、自主设定等功能，采用集中控制设计，外形美观、界面直观、操作简单，便于查询和维护。
产品特色
1. 测量精度高：采用高速高档单片机，运算速度快、精度高、可靠性强。
2. 系统设计：采用模块化结构设计，便于系统维护处理。
3. 混合配置：可实现可燃与有毒气体探测器在同一系统的混合配置。
4. 安装简便：安装极为简单，可操作性强。
5. 模拟信号输出：可输出RS485数字电流信号，并提供4组报警无源继电器触点信号输出（开关量信号）。
6. 维护方便：采用模块化结构设计，便于系统组合和维护。
工作原理
气体控制器对连接的探测器产生的模拟信号进行采样，通过内部单片机进行数据处理，实时计算并显示气体浓度、探测器状态等信息。系统具备完善的故障自检测功能，可实时显示系统和子地址的故障部位和类型，并通过声光报警提示。
应用领域
需要监测可燃或有毒气体浓度的监控室、室内安全区域或无爆炸性气体环境。
操作步骤
1. 安装准备：选择牢固、平整的墙面，确定合理的安装高度（方便操作且避免人身意外伤害）。
2. 设备安装：采用壁挂式方式安装控制器。
3. 探测器连接：使用指定线缆（通讯线：2*0.5mm²双绞屏蔽线RVVSP；电源线：2*1.0mm² RVV）连接配套的DR-600或DR-700型气体探测器，最多可连接32只。
4. 电源连接：接通220V（195~235VAC/50~60HZ）电源。
5. 系统调试：根据需求进行参数设定（如报警点等），系统开始持续工作。
注意事项
• 本控制器为非防爆产品，必须安装在监控室、室内安全区域或无爆炸性气体的环境下。
• 安装时需选择合理的安装高度，既要方便操作，也不可过低，以避免对人身的意外伤害。
• 安装墙面要求牢固、平整。
• 配套使用的探测器型号为DR-600、DR-700型气体探测器。
• 连接探测器时需使用指定规格的线缆：通讯线为2*0.5mm²双绞屏蔽线RVVSP，电源线为2*1.0mm² RVV。
• 工作环境温度为-20~50℃，湿度为0~95%RH（非凝露）。
• 产品使用寿命约为3-5年，具体由使用环境决定。
