产品概述

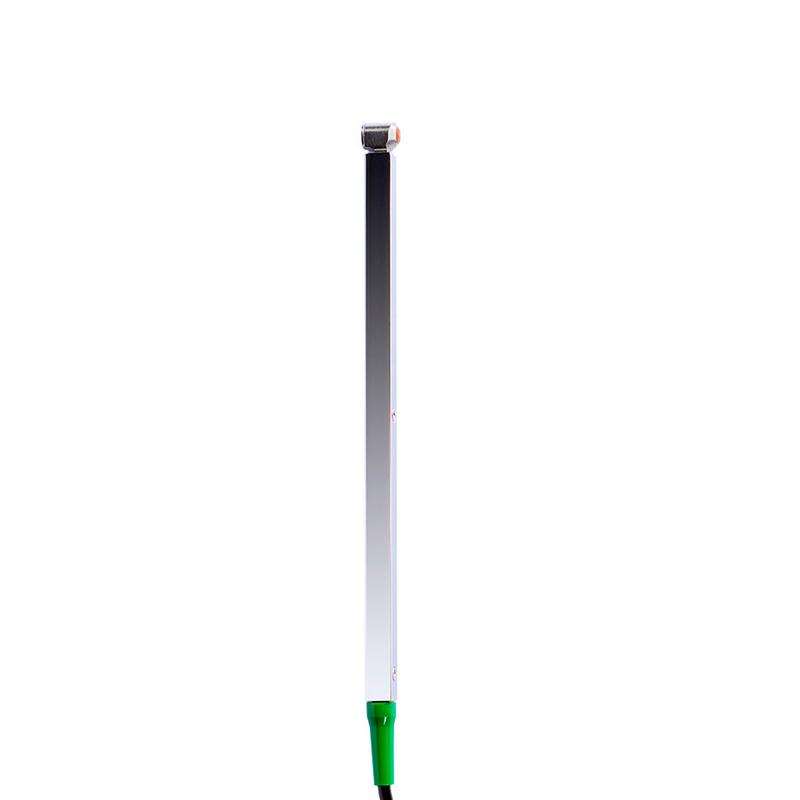

PHYNIX FN1.5/90°特殊探头是一款专为涂层测厚仪设计的管状探头，采用FN组合测量原理（磁感应与涡流），适用于铁/钢和有色金属基材上的涂层厚度测量。其核心特点是能够深入孔、管及凹槽等难以触及的区域，在Φ13mm的孔径和165mm的插入深度下，实现0至1,500μm范围内的高精度测量。
产品特色
1. 专为狭窄空间设计：管状探头结构，适用于孔、管、凹槽等难以进入的区域进行测量。
2. 高精度与高重复性：传感器头采用弹性偏转悬架设计，有效降低测量不确定度，确保测量值的高重复性。
3. 宽材料兼容性：FN组合探头设计，可同时测量铁/钢和有色金属基材上的涂层。
4. 特定测量范围：提供0至1,500μm的精确测量范围。
5. 深入测量能力：探头插入长度达165mm，可深入工件内部进行测量。
工作原理
该探头采用FN组合测量原理，即同时集成了磁感应（F）和涡流（N）两种技术。当探头接触被测涂层表面时，根据基材材质（铁磁性或非铁磁性金属），仪器自动选择或组合使用相应的原理。磁感应原理用于测量铁/钢基材上的非磁性涂层厚度，而涡流原理用于测量有色金属基材上的非导电涂层厚度，从而实现对多种基材涂层的高精度测量。
应用领域
孔内涂层测量、管道内壁涂层测量、凹槽部位涂层测量、钢铁基材涂层测量、有色金属基材涂层测量
符合标准
箔校准精度：±（1μm+1%）、零点校准精度：±（1μm+2%）
操作步骤
1. 根据被测基材类型（钢铁或有色金属），确保仪器选择正确的FN测量模式。
2. 在测量前，在裸露的、光滑且清洁的基材上进行零点校准。
3. 建议使用与待测涂层厚度接近的标准箔片在涂层上进行校准，以提高精度。
4. 将探头垂直、平稳地伸入待测的孔、管或凹槽内，确保传感器头与涂层表面充分接触。
5. 保持探头稳定，触发测量并读取显示屏上的厚度值。
6. 在不同位置进行多次测量以获取平均值，确保结果代表性。
注意事项
• 测量前必须确保被测表面及基材参照点清洁、无杂质。
• 探头需垂直作用于被测表面，在狭窄空间内操作时避免探头侧壁与工件刮擦。
• 工作环境温度需保持在0℃至60℃之间，以确保测量精度。
• 对于极端弯曲表面或非常小的测量区域，可能影响测量准确性。
• 定期使用标准片检查探头精度，必要时按规范重新校准。
• 本探头为带线设计，使用时请勿过度弯折或拉扯连接线。
