产品概述

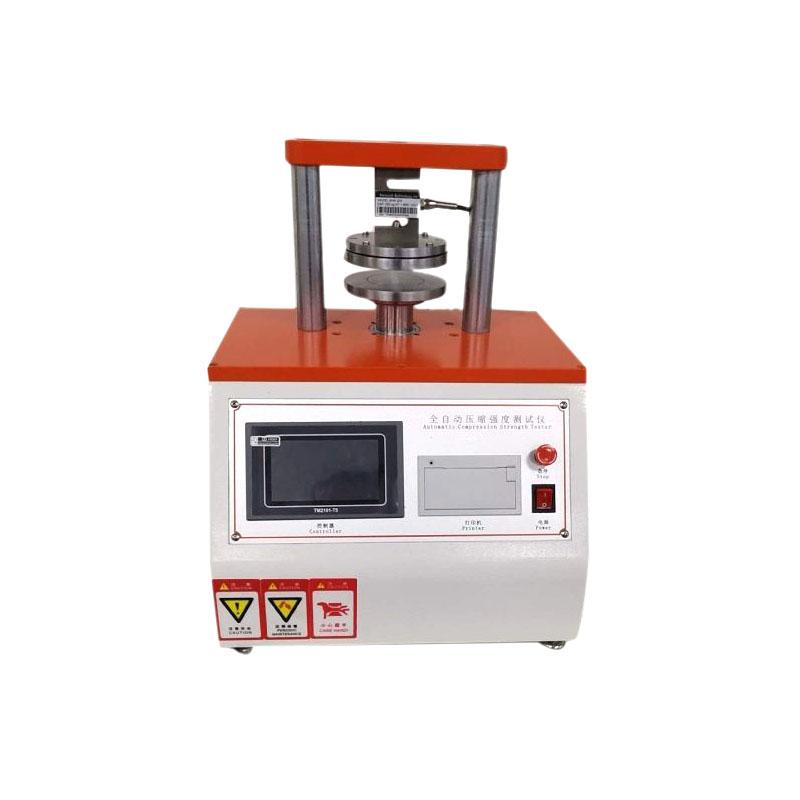

发瑞FR-1304触摸屏伺服式抗压强度试验机依照CNS国家标准制作，按照纸及纸板检验法之仪器要求设计。该试验机可在规定条件下进行纸板、芯纸的环压强度试验，并可扩充为瓦楞纸的平压强度、耐压强度、粘着度及一般压缩试验。本机配备了高精度荷重器及荷重显示器，使荷重数值可直接显示读出。
产品特色
1. 采用伺服电机控制。
2. 采用PLC触摸屏控制，触摸屏曲线显示；支持拉伸、压缩、保压测试、持压测试。
3. 三种计量单位：N、Kgf、Lbf可选并能自动互换。
4. 触摸屏液晶显示带背光照明，可在光线不足的环境中使用。
5. 单次测定，即可读取拉、压两个方向的峰值，并可自动和手动清零。
6. 带行程限位及过载停机功能。
7. 带打印功能。
工作原理
该试验机通过伺服电机驱动，实现精确的加压速度控制。试验过程中，试样承受的压力或拉力由高精度荷重器感应，并将信号传输至PLC触摸屏控制系统。系统实时处理数据，在触摸屏上以数值和曲线形式显示力值变化，并可记录峰值等关键参数。
应用领域
纸板环压强度试验、芯纸环压强度试验、瓦楞纸平压强度试验、瓦楞纸耐压强度试验、瓦楞纸粘着度试验、一般压缩试验
操作步骤
1. 接通220V 50Hz电源，启动设备。
2. 在触摸屏上选择测试模式（如压缩、拉伸等）和计量单位（N、Kgf、Lbf）。
3. 设置所需的加压速度（范围0.1~100mm/min）。
4. 将试样放置于上下压盘（尺寸Φ180mm）之间。
5. 开始测试，设备自动运行，触摸屏实时显示力值曲线。
6. 测试完成后，触摸屏显示拉、压方向的峰值数据，可进行自动或手动清零。
7. 可通过打印功能输出测试结果。
注意事项
• 设备电源为220V 50Hz，请确保供电匹配。
• 操作前请确认行程限位功能正常，以防过载损坏。
• 测试时请勿超过设备力值范围（2000kg）。
• 保持上下压盘清洁，确保测试准确性。
• 在光线不足环境下可使用触摸屏背光照明。
• 定期对设备进行维护和校准。
