产品概述

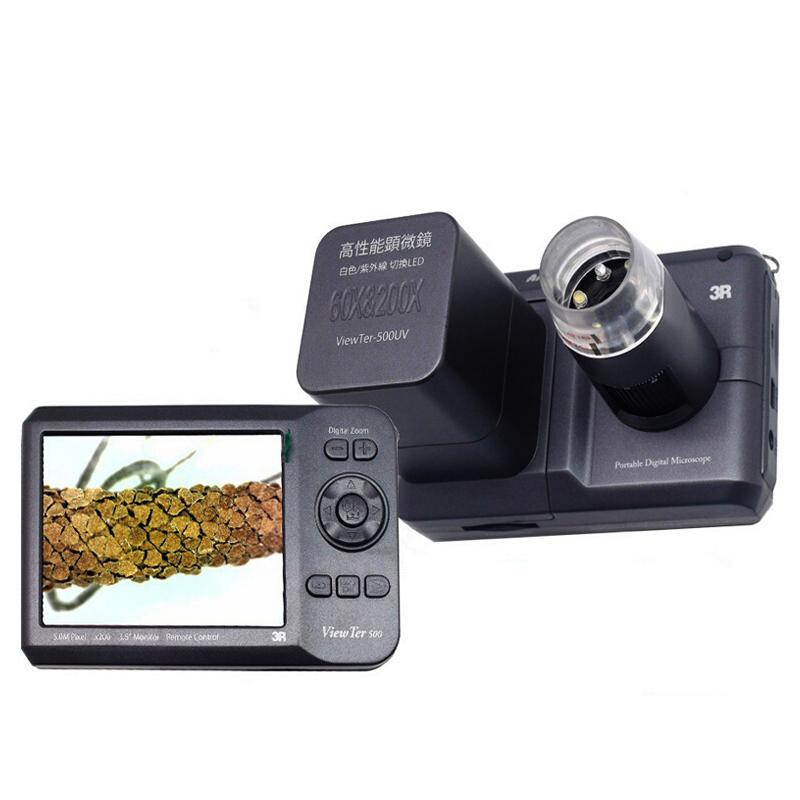

3R-MSV500是艾尼提品牌下的一款多功能数码便携式显微镜,集数码相机、显微镜和微观测量功能于一体。它内置高性能锂电池,配备500万像素高清镜头,能真实还原微观数据,并通过3.5英寸液晶显示屏清晰呈现表面微细结构,适用于油墨涂料、材料材质、涂层失效及瑕疵等质量检测与分析。
产品特色
1、体积小巧,便于携带,适合野外、工厂等复杂环境使用。
2、配备3.5英寸显示屏,无需连接PC、手机或平板等外部设备,即可实现实时观看、拍照、录像和测量。
3、采用500万像素高清成像镜头,画面细腻清晰,配合内置软件功能(如光效调节、防抖动),保障监测画面的高还原度。
4、光源可在紫外、红外、白光中任选两种切换,且LED亮度可根据环境实时调节。
5、采用筒状式长景深对焦设计,满足观测平面或凹凸不平等不规则环境的需求。
6、采用支镜合一设计,无需特制支架辅助,即可拍摄各种显微图片。
7、配备有线遥控拍照功能,避免手动拍照产生的误差。
8、支持图片和视频数据形式。
9、产品使用方便,操作简单。
工作原理
该产品通过高清晰度显微镜头捕捉微观图像,由1/3英寸彩色CMOS数字相机将光学信号转换为数字信号。图像经过处理后在3.5英寸TFT LCD显示屏上实时显示。用户可通过调节旋钮控制光学焦距和放大倍数(总放大倍数10倍~200倍,结合数码变倍可达800倍),并通过内置软件进行拍照、录像、测量等操作。照明系统提供可调及可切换的LED光源,确保不同环境下的观测需求。
应用领域
工业检测领域的油墨材质、印刷状况、腐蚀控制、涂料生产、装饰涂料、建材维护与检测等质量检测与控制领域
操作步骤
1、长按电源开关约1秒开启相机,长按2秒关闭相机。
2、通过模式切换按钮选择“拍照”、“录像”或“回放”模式。
3、在拍照模式下,按快门按钮进行拍照;在录像模式下,按快门按钮开始或停止录像。
4、使用焦距&放大倍数调节旋钮调整对焦和放大倍率。
5、通过LED亮度调节旋钮和LED光源切换按钮调整照明。
6、使用Menu/Del按钮进行菜单设置或在回放模式下管理文件。
7、使用OK/Scale按钮在菜单中确认,或在拍照模式下显示十字刻度尺。
8、通过Zoom-In和Zoom-Out按钮进行数字放大或缩小。
9、使用USB接口连接电脑传输数据,或使用DC 5V充电接口为电池充电。
10、可选配有线遥控器,通过其按钮进行拍照、模式切换或LED光源切换操作。
注意事项
• 请勿在温度低于-10℃或高于40℃、湿度超过85%(结露)的环境下工作。
• 充电时,红色指示灯亮表示充电中,蓝色指示灯亮表示充电完成。
• 使用辅助焦距透明盖协助在固定放大倍率下进行操作。
• 电池完全充放电循环寿命约为500次,连续工作时间约4小时。
• 支持最大32G的SD卡进行数据存储。
• 避免剧烈震动或撞击,以保护精密光学部件。
• 清洁镜头时请使用专用工具,避免划伤。
• 长时间不使用时,请将电池取出并存放于干燥处。
