产品概述

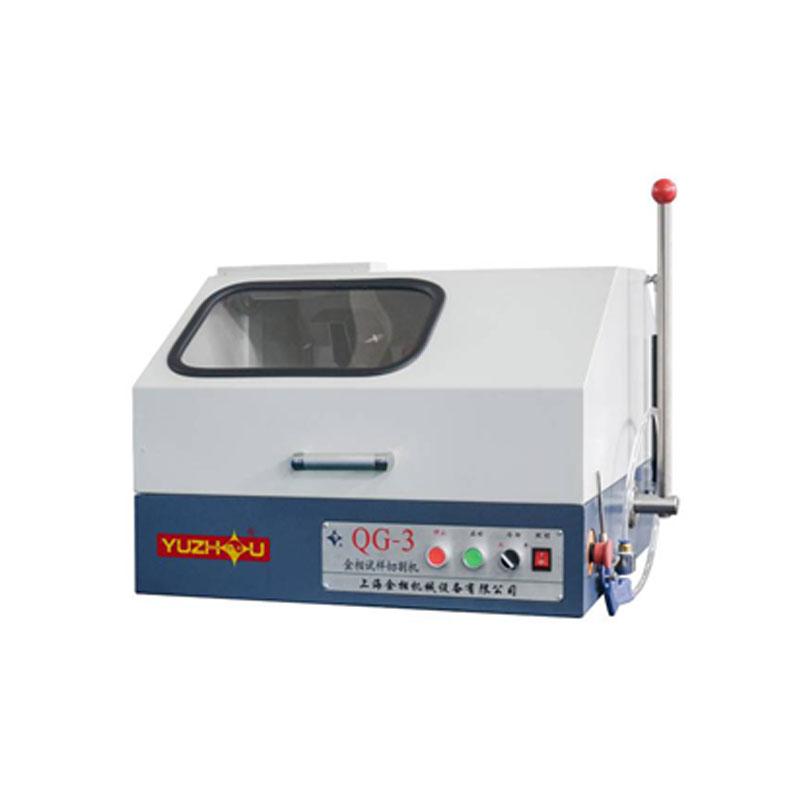

QG-3金相试样切割机是宇舟品牌产品,适用于一般金相和岩相试样材料的切割。该设备采用重力手动切割方式,转速高、切割能力强,配备双边夹具结构、封闭式切割室、安全限位开关、透明观察窗、LED照明灯及循环冷却系统,切割后试样表面光亮平整无烧伤,提供台式和立式两种选择。
产品特色
1. 采用重力手动切割方式,利用主轴重力进行切割,转速高达2800rpm,切割能力强
2. 双边夹具结构,钳口高度60mm,牢牢固定试样
3. 夹具钳口和工作台面等主要零部件采用不锈钢材料,使用寿命长,维护保养方便
4. 切割室采用封闭式结构,配备安全限位开关,罩盖左侧开口可切割长条型试样
5. 配备透明有机玻璃窗口和内置LED照明灯,便于切割时观察
6. 配备循环冷却系统,切割后试样表面光亮、平整,无烧伤
7. 提供台式和立式两种机型供客户选择
工作原理
通过拉动主轴利用主轴重力进行对试样的切割,在高速旋转的切割片作用下完成材料切割,同时循环冷却系统持续提供冷却液,确保切割过程稳定且试样表面质量优良。
操作步骤
1. 将试样放置在切割平台上,使用双边夹具牢固固定
2. 关闭切割室罩盖,确保安全限位开关正常
3. 启动设备,通过透明观察窗和LED照明灯观察切割过程
4. 拉动主轴利用重力进行切割操作
5. 切割完成后关闭设备,取出试样
注意事项
• 操作前需检查设备电源为380V三相四线制,确保电气安全
• 切割时必须关闭罩盖,确保安全限位开关正常工作
• 夹具固定试样时应确保牢固,防止切割过程中松动
• 定期检查冷却系统水位,保持水箱正常工作
• 切割片尺寸为Φ300*2*Φ32mm,需使用指定规格
• 最大切割截面为85*85mm,不得超限使用
• 设备重量125kg,安装时需确保工作台承重能力
