产品概述

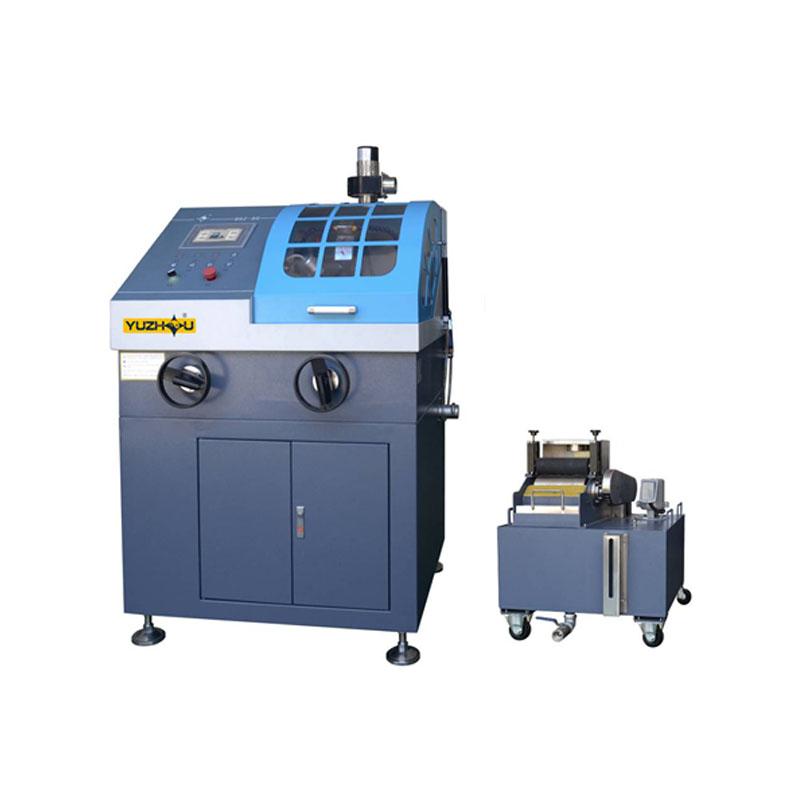

QGZ-90自动金相试样切割机是集手动和自动于一体的精密切割机,整机采用机电分离结构,设计合理,有效保护电气安全,维护保养方便。主轴高度可调,X轴Y轴自动精准控制,可实现样品的连续薄片切割。具备自动智能进给,可根据材料硬度自动调节转速,避免堵转。适用于各种形状、尺寸和材料的样品切割,切割后的试样表面光亮、平整,无烧伤。
产品特色
1. 整机采用厚板材制造,坚固平稳
2. 7寸彩色高清触摸屏,显示直观,操作便捷
3. 手自动一体,进刀方式灵活
4. Y轴自动智能进给,根据材料硬度,自动调节转速,避免堵转
5. X轴移动平台,可实现Y轴方向的连续切割
6. Z轴可手动调整,适用于各种大小的砂轮切割片,并可于切割片损耗时进行补偿,有效提高切割片的利用率
7. 防爆透明观察窗,开盖骤停保护,安全可靠,配备强力排气装置,使观察更清晰
8. 可调节LED灯照明,实现对整个切割室所用区域的有效照明
9. 标配双边快速夹具和T型槽工作台,操作便捷,耐腐蚀,易更换
10. 三道可调节冷却水路,防止试样烧伤,独立清理水枪,便于清理
11. 移动式磁性过滤循环水箱,避免堵塞,利用率高
工作原理
通过手动和自动两种切割方式,采用平台Y向进给,实现连续切割和脉冲切割模式。具备自动智能进给功能,可根据材料硬度自动调节主轴转速,避免堵转现象。X轴移动平台配合Y轴行程,实现样品的精准定位和连续切割。
应用领域
黑色金属、有色金属、热处理件、锻造件、半导体、晶体、陶瓷、岩石
操作步骤
1. 根据样品尺寸调整Z轴高度
2. 选择手动或自动切割模式
3. 设置进给速度(1~240mm/min可调)
4. 安装合适尺寸的砂轮切割片
5. 使用快速夹具固定样品
6. 启动冷却系统
7. 通过触摸屏设置切割参数
8. 开始切割作业
注意事项
• 操作前确保电气安全
• 切割过程中保持观察窗关闭
• 定期检查冷却水路是否畅通
• 及时清理磁性过滤系统
• 注意切割片损耗并及时补偿
• 开盖时设备自动停止运行
• 保持工作区域照明充足
