产品概述

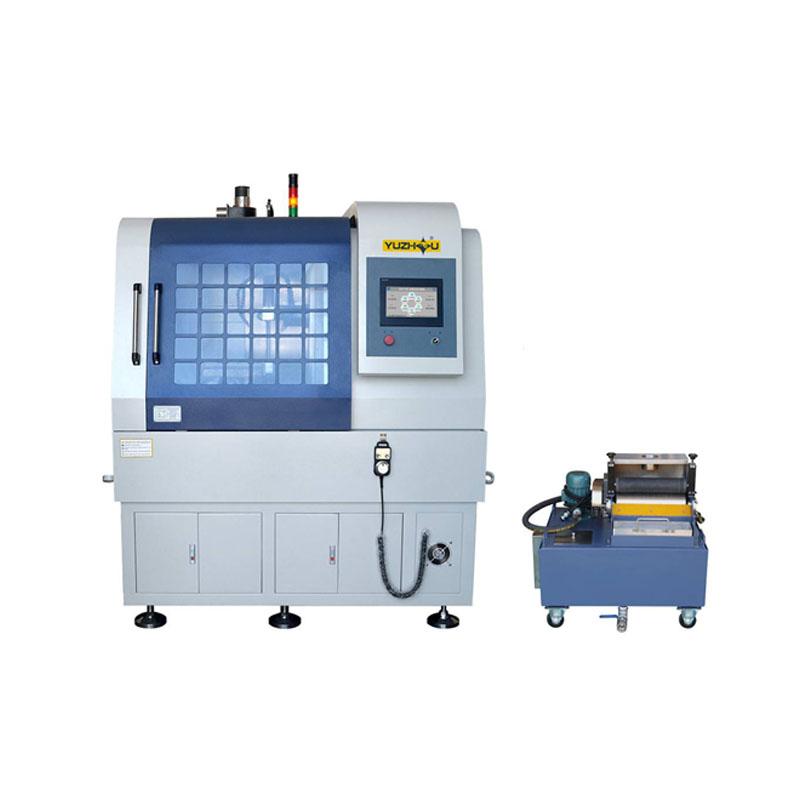

宇舟QGZ-100大型自动切割机是一种PLC自动控制的金相试样切割机，也可通过电子手轮控制。整机结构坚固、设计合理，变频电机直连切割片，确保切割效率，并采用机电分离结构，有效保护电气安全，维护保养方便，使用寿命更长。采用施耐德电气和三菱软件，X、Y、Z方向自动精准控制，智能切割可根据材料硬度变换进刀量，达到快速切割效果，切割速度变频控制，具有非常高的可靠性和控制能力。
本机专为大型工件的大容量切割而设计，滑动门和铰链门双开门结构方便大型工件装载，可从上方、前方、左侧三个方向送入切割室。切割室采用全封闭式结构，运作中安全锁强制紧闭，安全可靠。配备防爆透明观察窗、强力排气装置、双LED灯照明、红一字光标定位和10寸触摸屏，设计人性化。移动式磁性过滤循环水箱确保切割后试样表面光亮、平整，无烧伤，特别适合钢铁冶金、汽车造船、重机加工、轴承制造等行业切割大型工件，制备无烧伤试样。
产品特色
1. 施耐德电气、三菱软件，三大核心部件全进口
2. X、Y、Z方向自动精准控制，也可选择电子手轮控制
3. 智能切割——脉冲切割、连续切割两种功能切割方式，可根据材料硬度变换进刀量，达到快速切割效果
4. 双LED灯照明，自动排雾系统，增加工作室内明亮和清晰度
5. 红一字光标定位，试样切割定位更准确
6. 移动式磁性过滤循环水箱，避免堵塞，利用率高
7. 超大切割空间，多向进料
8. 安全可靠，工作区域全封闭，运作中强制紧闭
工作原理
本机采用PLC自动控制或电子手轮控制，实现X、Y、Z方向自动精准运动。变频电机直连切割片提供动力传递，确保高效切割。智能切割系统根据材料硬度自动变换进刀量，支持脉冲切割和连续切割两种方式，切割速度通过变频控制。切割室全封闭，运作中安全锁强制紧闭，确保安全。移动式磁性过滤循环水箱提供冷却和润滑，避免试样烧伤。
操作步骤
1. 选择控制方式：手动或自动，可通过10寸触摸屏或操作手柄控制
2. 装载工件：利用滑动门和铰链门双开门结构，从上方、前方或左侧方向将工件送入切割室
3. 定位：使用红一字光标进行精准定位
4. 设置参数：根据材料硬度在触摸屏上设置进刀量和切割速度（建议5~12mm/min）
5. 启动切割：选择脉冲切割或连续切割功能，启动机器
6. 监控过程：通过防爆观察窗和双LED灯照明观察切割状态，自动排雾系统确保清晰视野
7. 完成切割：机器自动停止，取出试样，检查表面质量
注意事项
• 操作前确保电源为380V、50Hz、20A三相五线，符合电气要求
• 切割室门在运作中必须紧闭，安全锁强制有效，避免意外开启
• 根据材料类型和硬度合理设置进给速度，建议范围5~12mm/min，以防设备过载
• 定期检查移动式磁性过滤循环水箱，避免堵塞，确保冷却效果
• 使用红一字光标准确定位，防止切割偏差
• 维护时注意机电分离结构，确保电气安全
• 切割大型工件时，确保工件稳固装载，防止滑动
• 操作人员应熟悉触摸屏和手柄控制方式，避免误操作
