产品概述

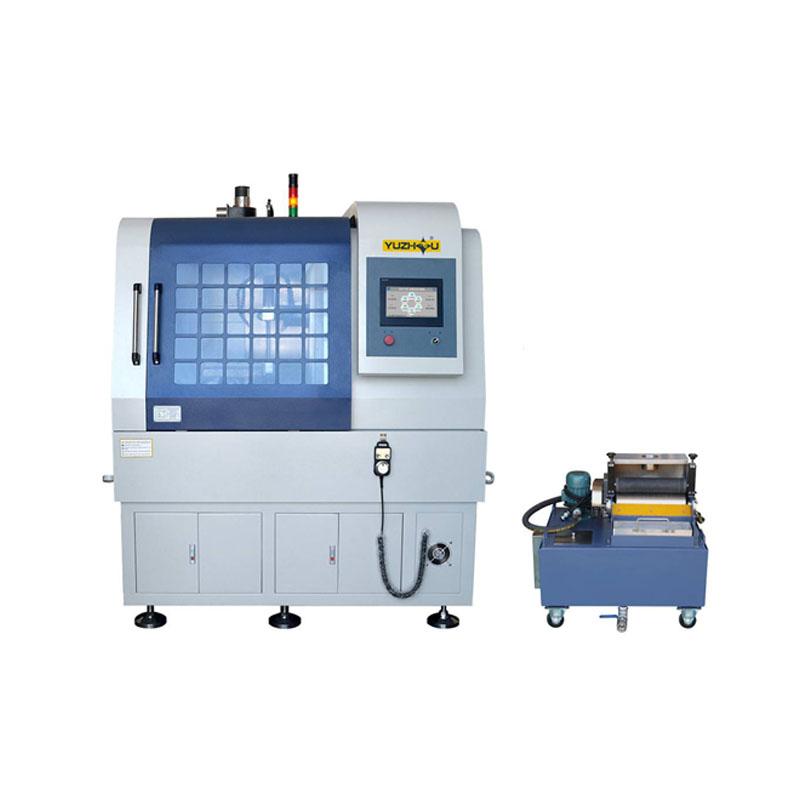

宇舟QGZ-100大型自动切割机是一种PLC自动控制的金相试样切割机，支持电子手轮控制。整机结构坚固、设计合理，采用变频电机直连切割片和机电分离结构，确保切割效率与电气安全，维护方便且使用寿命长。采用施耐德电气和三菱软件，实现X、Y、Z方向自动精准控制，智能切割可根据材料硬度变换进刀量，达到快速切割效果，切割速度变频控制，具有高可靠性和控制能力。
本机专为大型工件大容量切割设计，配备滑动门和铰链门双开门结构，可从上方、前方、左侧三个方向进料，切割室全封闭且运作中安全锁强制紧闭，安全可靠。配备防爆透明观察窗、强力排气装置、双LED灯照明和红一字光标定位，10寸触摸屏人性化设计，移动式磁性过滤循环水箱确保试样表面光亮、平整、无烧伤，适用于钢铁冶金、汽车造船等行业。
产品特色
1. 施耐德电气、三菱软件，三大核心部件全进口
2. X、Y、Z方向自动精准控制，也可选择电子手轮控制
3. 智能切割——脉冲切割、连续切割两种功能切割方式，可根据材料硬度变换进刀量，达到快速切割效果
4. 双LED灯照明，自动排雾系统，增加工作室内明亮和清晰度
5. 红一字光标定位，试样切割定位更准确
6. 移动式磁性过滤循环水箱，避免堵塞，利用率高
7. 超大切割空间，多向进料
8. 安全可靠，工作区域全封闭，运作中强制紧闭
工作原理
本机采用PLC自动控制或电子手轮控制，通过变频电机直连切割片提供动力传递，确保切割效率。智能切割系统根据材料硬度自动变换进刀量，实现快速切割，切割速度由变频控制。切割室全封闭结构在运作中通过安全锁强制紧闭，结合强力排气装置和自动排雾系统，保证切割过程安全可靠。
操作步骤
1. 选择控制方式：手动或自动，通过10寸触摸屏或操作手柄控制
2. 设置切割参数：包括进给速度（建议5~12mm/min）和切割方式（脉冲或连续）
3. 定位工件：使用红一字光标进行精准定位，可从上方、前方、左侧三个方向进料
4. 启动切割：确认安全锁紧闭后，启动切割程序
5. 监控过程：通过防爆观察窗和双LED灯照明观察切割状态
6. 完成切割：试样切割后表面光亮、平整，无烧伤
注意事项
• 操作前确保切割室安全锁强制紧闭，避免意外开启
• 切割过程中注意观察自动排雾系统和强力排气装置运行状态
• 使用移动式磁性过滤循环水箱时，定期检查避免堵塞
• 切割大型工件时，确保从多向进料位置正确装载
• 维护保养时遵循机电分离结构，确保电气安全
