产品概述

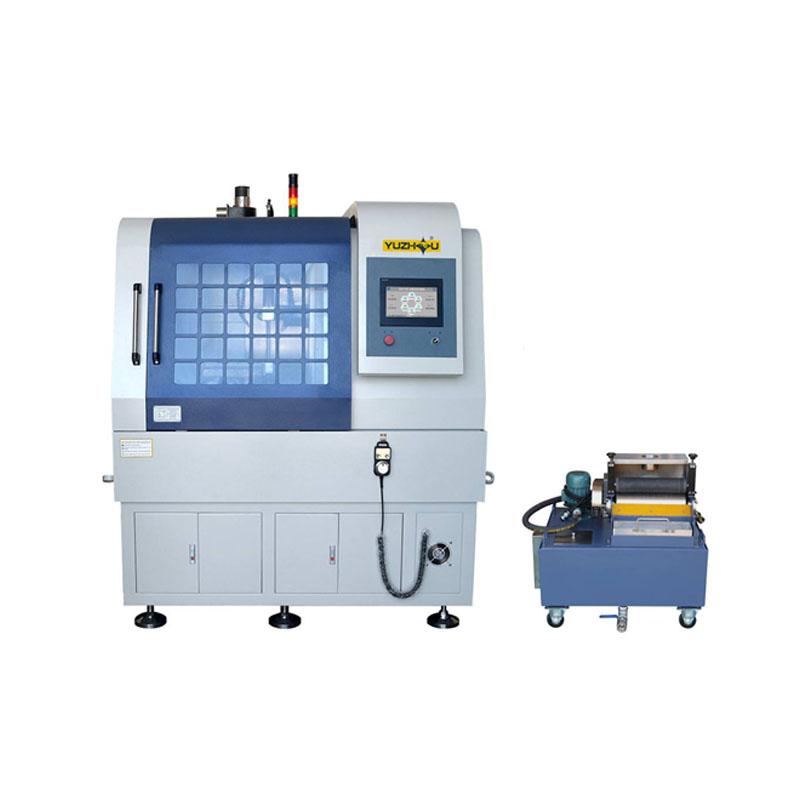

宇舟QGZ-120大型自动切割机是一种PLC自动控制的金相试样切割机，也可通过电子手轮控制。整机结构坚固、设计合理，采用ABB变频电机直连切割片，确保切割效率，并采用机电分离结构，有效保护电气安全，维护保养方便，使用寿命更长。采用施耐德电气和三菱软件，X、Y、Z方向自动精准控制，智能切割可根据材料硬度变换进刀量，达到快速切割效果，切割速度变频控制，具有非常高的可靠性和控制能力。
本机专为大型工件的大容量切割而设计，滑动门和铰链门双开门结构方便大型工件装载，可从上方、前方、左侧三个方向送入切割室。切割室采用全封闭式结构，运作中安全锁强制紧闭，安全可靠。配备防爆透明观察窗、强力排气装置、双LED灯照明，使观察更清晰。红一字光标定位，使切割更精准，10寸触摸屏显示及控制，设计人性化。配备移动式磁性过滤循环水箱，切割后试样表面光亮、平整、无烧伤，特别适合钢铁冶金、汽车造船、重机加工、轴承制造等行业切割大型工件，制备无烧伤试样。
产品特色
1. ABB主轴电机、施耐德电气、三菱软件，三大核心部件全进口
2. X、Y、Z方向自动精准控制，也可选择电子手轮控制
3. 智能切割——脉冲切割、连续切割两种功能切割方式，可根据材料硬度变换进刀量，达到快速切割效果
4. 双LED灯照明，自动排雾系统，增加工作室内明亮和清晰度
5. 红一字光标定位，试样切割定位更准确
6. 移动式磁性过滤循环水箱，避免堵塞，利用率高
7. 超大切割空间，多向进料
8. 安全可靠，工作区域全封闭，运作中强制紧闭
工作原理
本机采用PLC自动控制或电子手轮控制，通过ABB变频电机直连切割片提供动力传递，实现高效切割。X、Y、Z方向自动精准控制，智能切割系统可根据材料硬度自动变换进刀量，采用脉冲切割或连续切割方式，达到快速切割效果。切割速度通过变频控制，确保切割过程可靠精准。
操作步骤
1. 通过10寸工业触摸屏或操作手柄选择手动或自动控制模式
2. 将工件从上方、前方或左侧方向送入切割室，利用红一字光标进行定位
3. 设置切割参数，如进给速度（建议5~12mm/min）和切割方式（脉冲或连续）
4. 启动切割程序，机器自动执行切割，过程中可通过观察窗监控
5. 切割完成后，取出试样，检查表面质量
注意事项
• 操作前确保切割室安全锁紧闭，防止意外开启
• 定期检查移动式磁性过滤循环水箱，避免堵塞
• 切割时注意材料硬度，合理设置进刀量以保护设备
• 使用后及时清理切割室和水箱，保持设备清洁
• 仅限专业人员操作，遵循电气安全规范
