产品概述

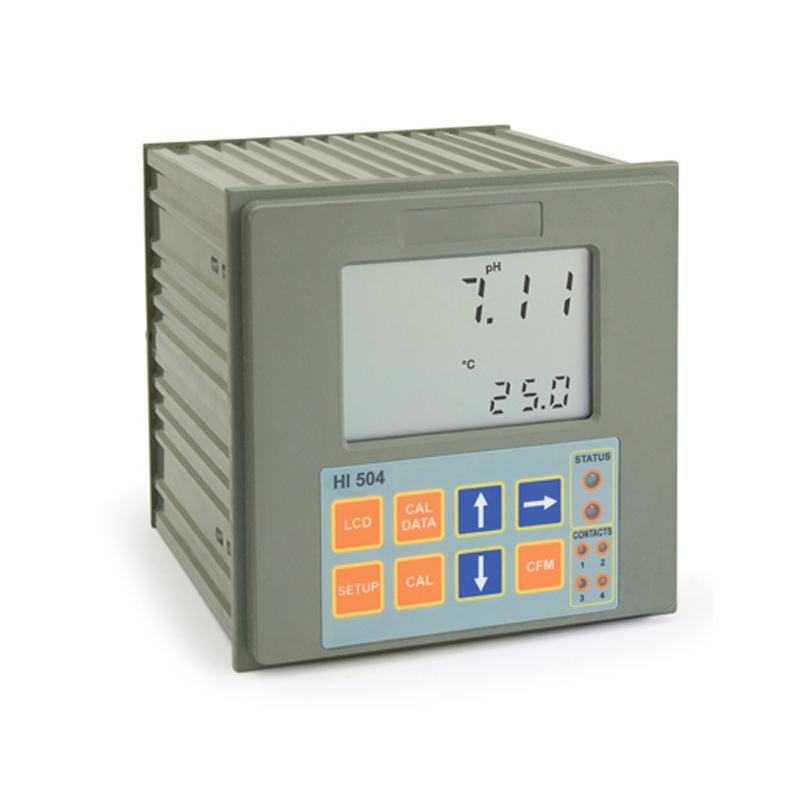

HI 504112是HANNA品牌的一款酸度pH-氧化还原ORP数字测定控制器,开创了在线分析测控新理念。该系统集成了远程控制技术,可通过RS485接口实现长达1000米以上的实时远距离监控与参数设置,并具备自我故障判断、Sensor Check™电极状态检查以及数据存储与导出功能,优化了在线监控和维护系统。
产品特色
1. 具备Sensor Check™功能,可检查电极状态。
2. 具备CAL Check™功能,提醒用户校准状态。
3. 可设置报警功能。
4. 支持ATC自动温度补偿。
5. 可存储高达100个系统事件日志。
6. 拥有通用的BNC接口,便于电极的选择、安装和更换。
7. 通过RS485接口可实现远程控制与数据传输,数据可导出为Excel格式。
工作原理
该控制器通过连接的pH或ORP电极及温度探头(如选购的HI7610或HI7611)采集溶液中的酸度、氧化还原电位及温度信号。系统对信号进行处理,并可通过手动或自动方式进行温度补偿,最终在控制器上显示精确的pH、ORP及温度数值。同时,控制器可根据预设的设定点、报警值等参数,通过继电器、模拟输出等方式实现流程控制,并通过RS485通讯接口与上位机软件进行数据交互和远程监控。
应用领域
工业流程在线监控、水质分析、环境监测、实验室研究
符合标准
外壳防护等级IP20、前面板防护等级IP54
操作步骤
1. 安装电极与温度探头至测量点。
2. 为控制器接通电源(230V AC ± 10%,50/60 Hz)。
3. 通过前面板或连接电脑的HI92500软件进行参数设置(如设定点、报警值、清洗循环等)。
4. 利用CAL Check™功能确认校准状态,必要时进行校准。
5. 系统开始自动测量并显示数据,可通过控制器界面或远程软件实时监控。
6. 数据可自动存储,并可通过软件下载为Excel文件进行后续分析。
注意事项
• 请确保工作环境温度在0~50℃之间,相对湿度≤85%且无冷凝。
• 安装时请注意控制器外壳防护等级为IP20,前面板为IP54,需在相应防护条件下使用。
• 使用前请确认电源电压符合230V AC ± 10%的要求。
• 继电器输出为机电式,负载能力为5A - 250 VAC或5A - 30 VDC(电阻性负载),使用时请勿超载。
• 系统内置保险丝(5A,250V快速熔断),若发生过流将熔断以保护设备。
• 进行远程连接时,RS485通讯电缆长度不宜超过1000米,以保证通讯稳定性。
• 定期使用Sensor Check™功能检查电极状态,并根据CAL Check™提示及时校准,以确保测量准确性。
