产品概述

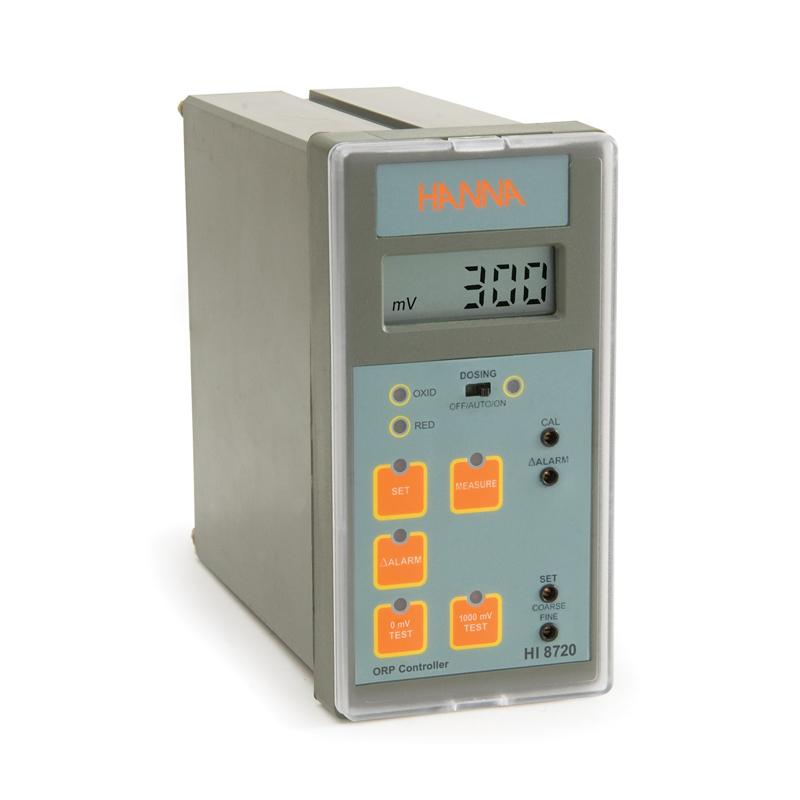

HI8720是一款紧凑型面板安装式在线连续检测氧化还原（ORP）控制器，测量范围为±1000mV。它配备带保护盖的大型LCD显示器及背景灯，支持单个设定点和输出用于氧化或还原加药设置，通过面板手动两点校准，并提供隔离模拟输出（0-20 mA或4-20 mA）。可选择手动ON、OFF和自动定量控制，用于氧化或还原定量加药设定；自动诊断功能验证偏移和斜率校准以及电极污染或失效，故障安全报警系统防止因电源故障或信号中断导致的问题。
产品特色
1. 紧凑型面板安装设计，便于在线连续检测ORP。
2. 大型LCD显示器带保护盖和背景灯，显示清晰。
3. 单个设定点和输出，支持氧化或还原加药设置。
4. 手动两点校准功能，操作简便。
5. 隔离模拟输出：0-20 mA或4-20 mA。
6. 可选择手动ON、OFF和自动定量控制模式。
7. 自动诊断功能，验证偏移、斜率校准及电极状态。
8. 故障安全报警系统，防止电源或信号问题。
9. 高输入阻抗（10^12 Ohm），兼容BNC接口电极。
工作原理
HI8720控制器通过BNC接口连接ORP电极，测量氧化还原电位（范围±1000mV），输入阻抗高达10^12 Ohm以确保精度。它采用手动两点校准模式，通过面板旋钮微调漂移（±200mV），并基于设定点控制加药继电器（最大2A，240 VAC）进行氧化或还原加药。模拟输出提供隔离电流信号（0-20 mA或4-20 mA），支持自动诊断功能检测电极污染或失效，以及故障安全报警系统处理异常情况。
应用领域
在线氧化还原电位监测、工业加药控制、水质处理、化工过程控制、环境监测
操作步骤
1. 安装控制器于面板，确保开孔尺寸141*69mm。
2. 连接电源（230AC ± 10%，50/60 Hz）。
3. 通过BNC接口连接ORP电极。
4. 使用面板旋钮进行手动两点校准，微调漂移±200mV。
5. 设置加药继电器设定点（范围±1000mV）和报警继电器设定点（范围10-300 mV）。
6. 选择加药控制模式：手动开关OFF/AUTO/ON。
7. 调节控制延迟时间（5-60分钟）或通过后面板端子关闭此功能。
8. 配置模拟输出为0-20 mA或4-20 mA。
9. 开启背景灯（持续开启），开始监测和加药控制。
注意事项
* 确保电源电压为230AC ± 10%，避免超范围使用。
* 操作环境温度范围为-10~50℃，相对湿度95%无冷凝。
* 使用匹配的BNC接口ORP电极，以保持测量精度。
* 加药继电器最大负载2A（240 VAC），勿超载。
* 报警继电器设定范围10-300 mV，合理设置以防误报。
* 控制延迟时间可调，注意根据实际需求设置。
* 模拟输出为隔离类型，正确接线以避免干扰。
* 定期进行自动诊断，检查电极状态和校准。
* 避免在潮湿或冷凝环境中长期使用，以防损坏。
* 安装时确保外壳ABS阻燃塑料完好，前面盖防溅。
