产品概述

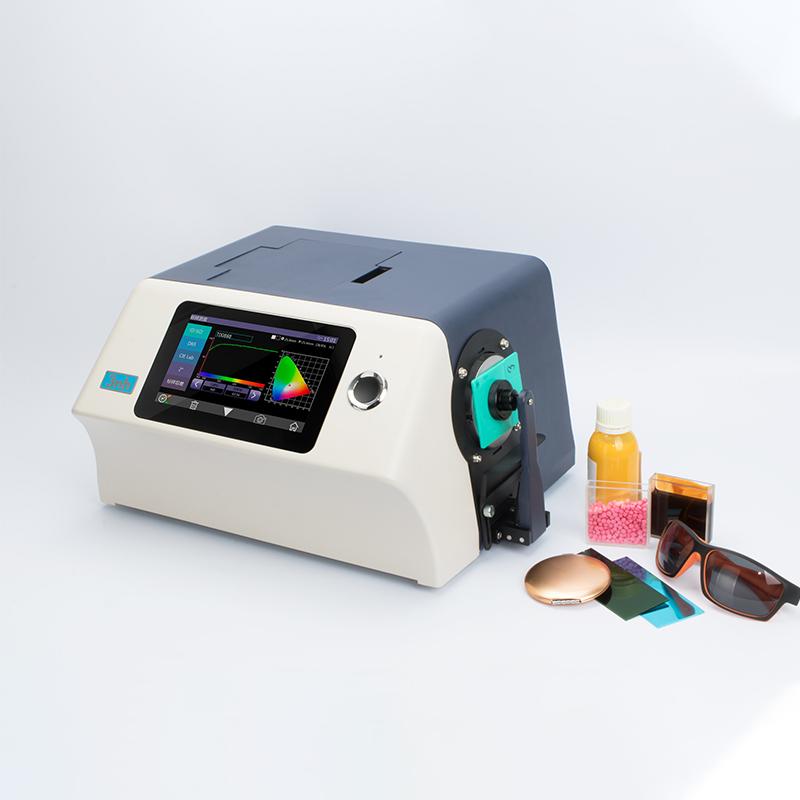

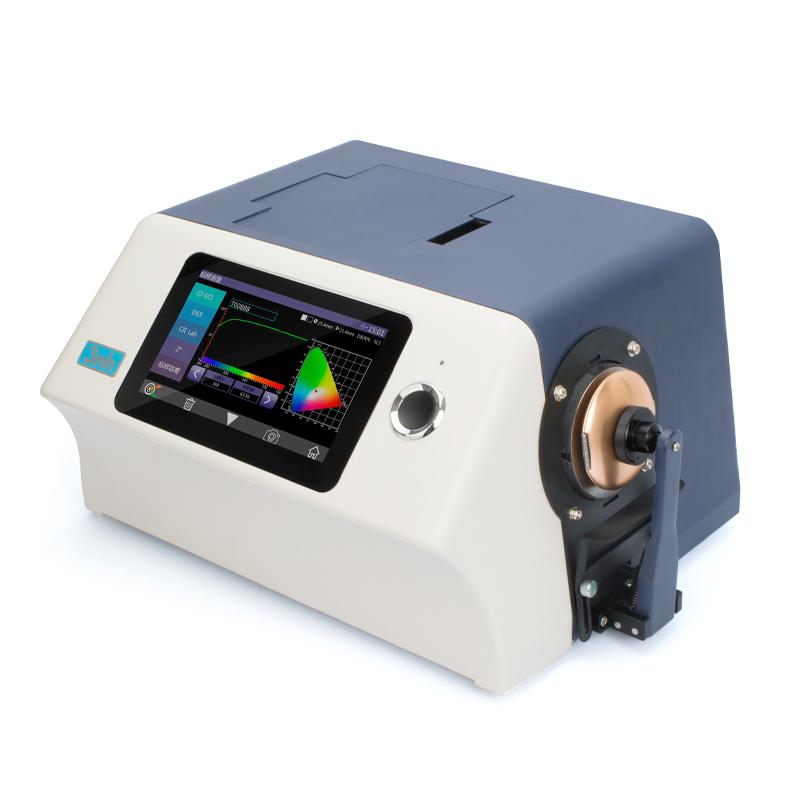

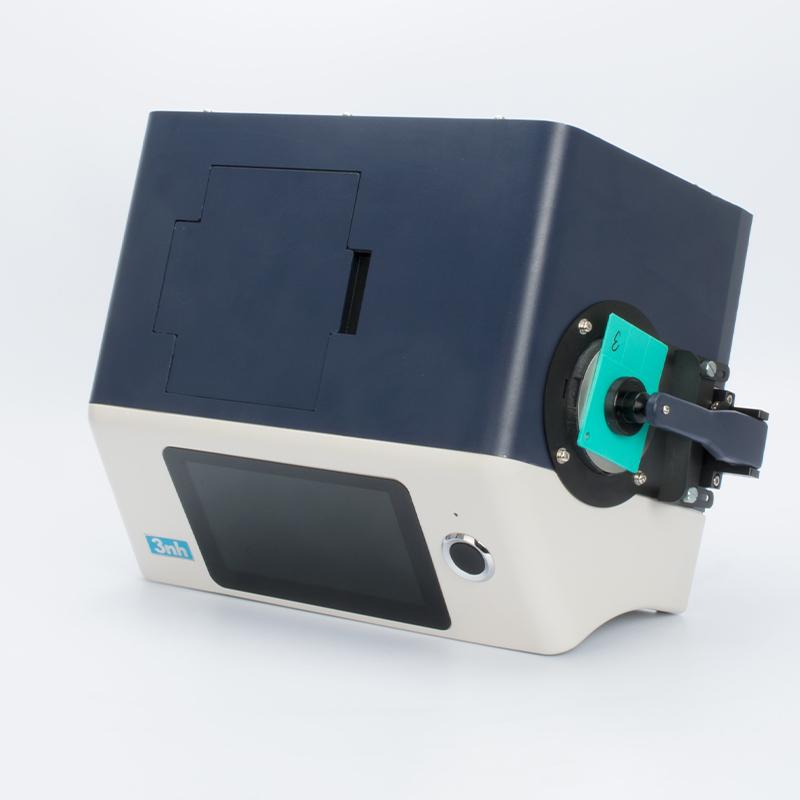

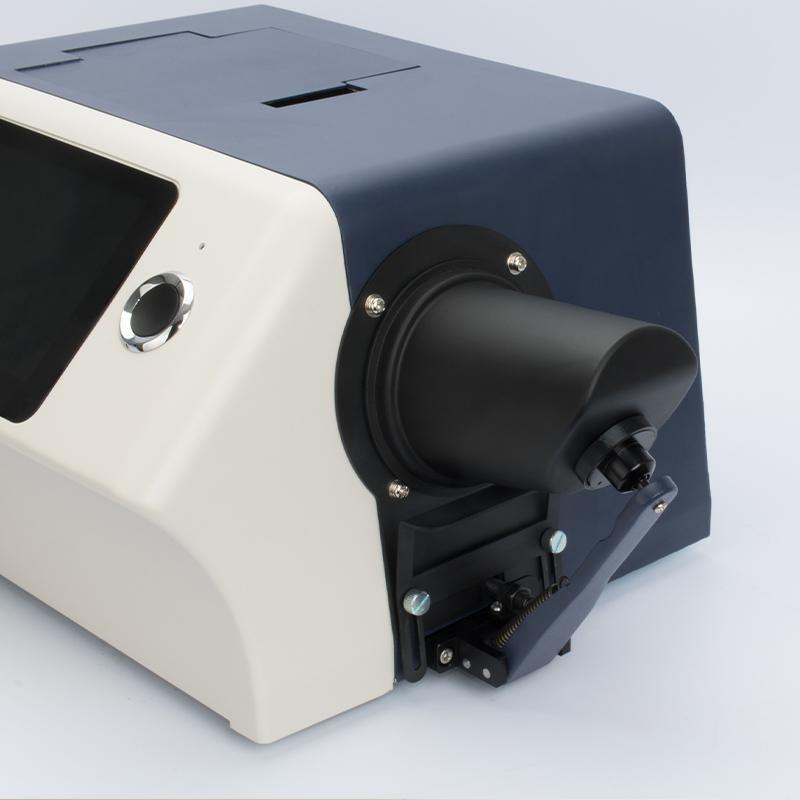

YS6002台式色彩雾度仪采用透射D/0几何光学结构,也可实现近似透射0/0结构。仪器配备360~780nm复合全光谱LED光源(D65),通过精密凹面光栅和256象元CMOS探测器实现间隔10nm光谱采集,可精准测试雾度、透过率、色度、色差、黄度、白度、钴铂指数、Gardner指数等光学指标。广泛应用于玻璃加工、塑料加工、薄膜制造、显示屏加工和包装行业、液体药液分析、实验室领域等行业。
产品特色

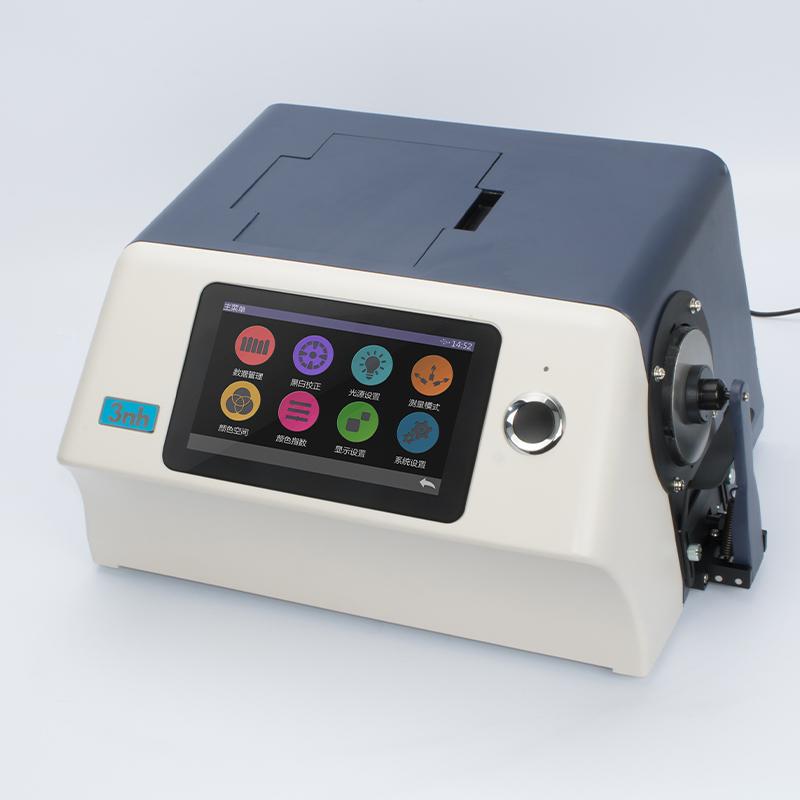

1. 硬件配置高:7吋TFT纯彩电容触摸屏;25000条存储空间;USB/蓝牙4.0双通讯模式;凹面光栅
2. 较高光学配置和光学分辨率:154mm积分球,凹面光栅,256象元CMOS探测器,双光路
3. 采用高寿命低功耗的360~780全光谱组合LED光源(接近D65光源光谱)
4. 轻松实现C/A/D65光源雾度(ASTM D1003/1044)、透过率、钴铂指数、Gardner指数的精确测试
5. 多种测量模式:质管模式、样品模式,适应更多客户需要
6. 独立光源探测器和温度传感器,时刻监控光源和环境变化,确保测试数据可靠
7. 两种标准观察者角度2/10,多种光源模式,多种表色系,符合多种标准的色度指标
8. 良好的人机交互和测试精准性和稳定性
9. PC端软件有功能强大的功能扩展
工作原理
仪器采用透射D/0(漫射照明,0°方向接收)几何光学结构,也可实现近似透射0/0(平行光照明/0度接收)结构。通过360~780nm复合全光谱LED光源照明,利用精密凹面光栅分光,由256象元CMOS探测器采集光谱数据,实现间隔10nm的光谱测量,从而精确计算各种光学指标。
应用领域
玻璃加工、塑料加工、薄膜制造、显示屏加工和包装行业、液体药液分析、实验室领域
符合标准
ASTM D1003/1044、CIE No.15、GB/T 3978、GB 2893、GB/T 18833、ASTM E308、DIN5033 Teil7
操作步骤
1. 连接电源适配器并开机
2. 使用标准附件进行仪器校准
3. 选择测量模式(质管模式或样品模式)

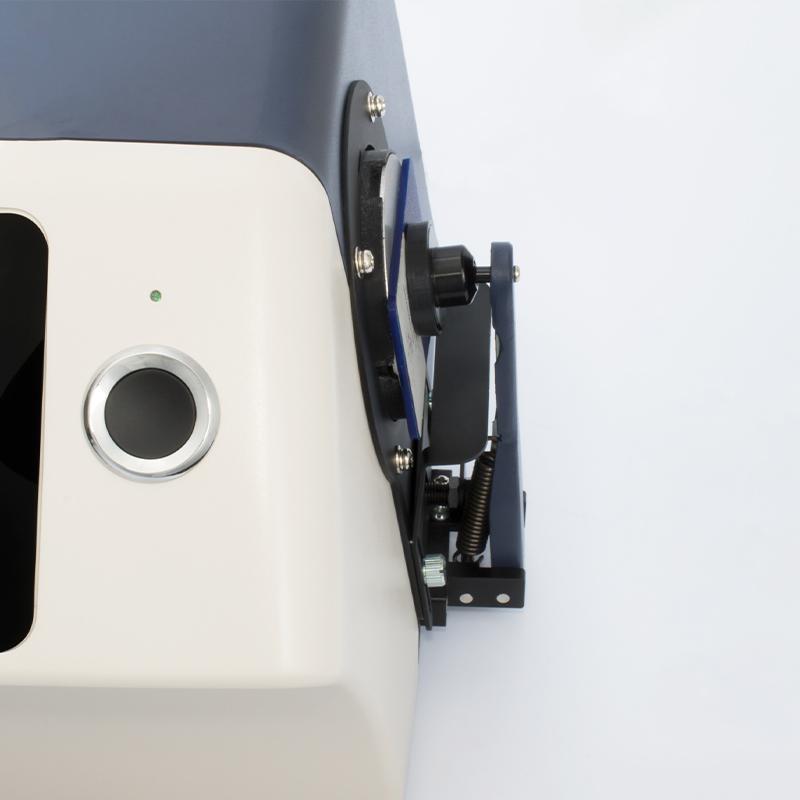

4. 放置样品于透射测试夹具组件
5. 启动测量,约1.5秒后获取结果
6. 通过触摸屏查看数据或连接PC软件进行数据分析
7. 可选择使用微型打印机输出结果
注意事项
• 仪器需在0~40℃操作温度范围内使用
• 存储时应保持在-20~50℃环境
• 确保使用原厂标准附件进行校准
• 定期检查光源状态,照明光源寿命为5年大于300万次测量
• 避免剧烈震动或撞击仪器
• 使用后及时清洁透射测试夹具组件
• 数据存储容量为标样5000条、试样20000条,注意定期备份重要数据
