产品概述

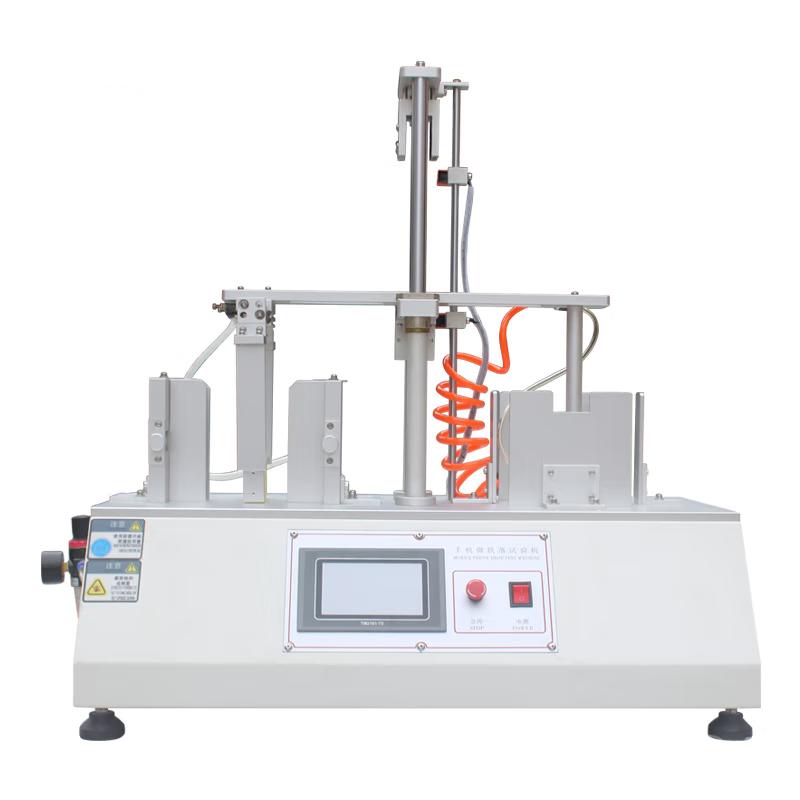

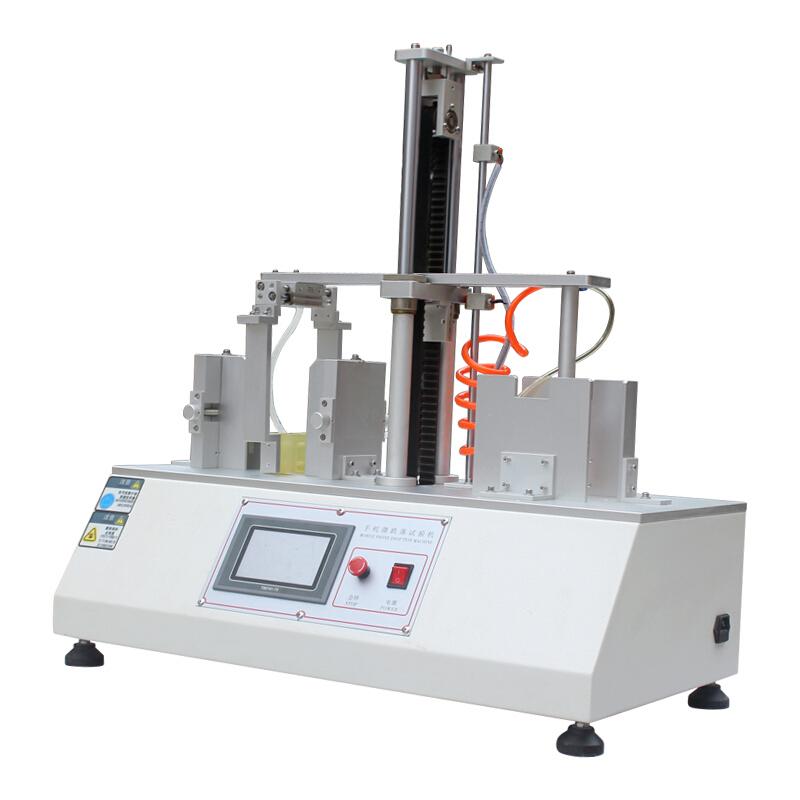

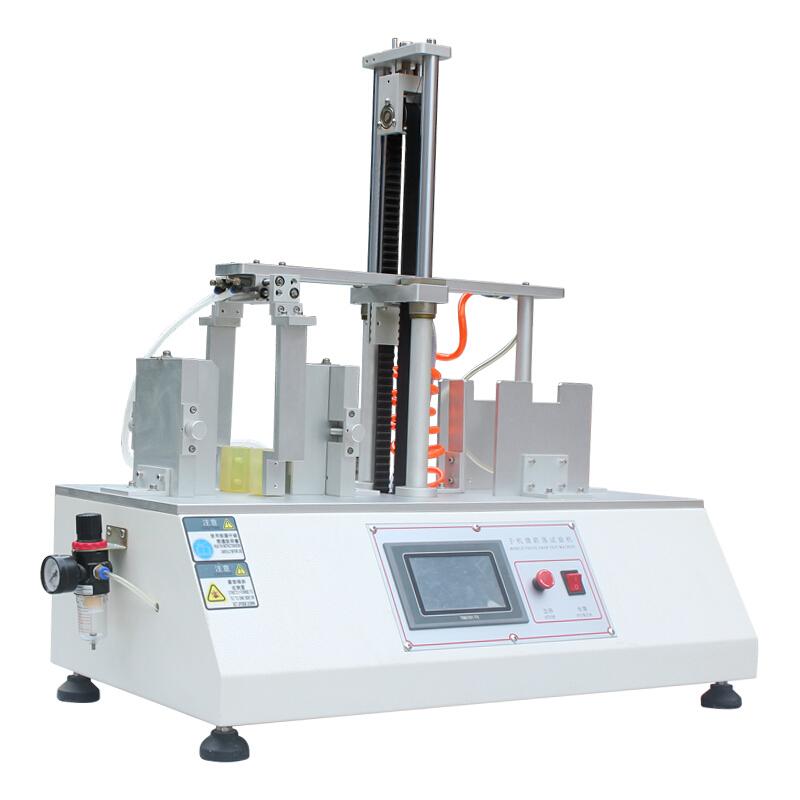

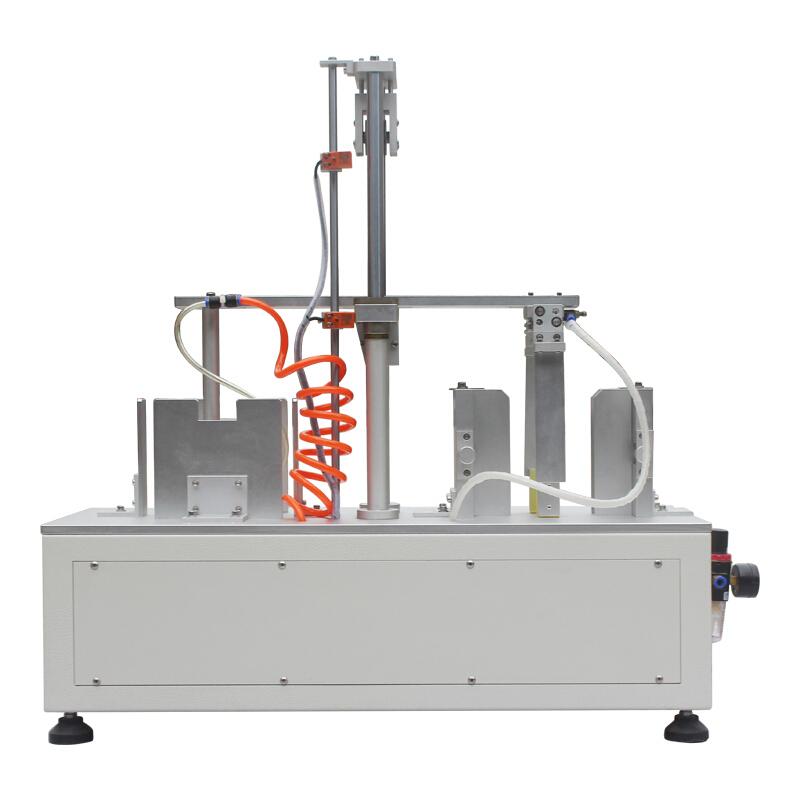

微跌落试验机(型号NBC-5619B)是工厂直销产品,专为小型电子消费类产品如手机、电话机听筒、对讲机、MP3、CD、电子词典等提供重复跌落测试。本机采用日本信浓电机作为驱动源,结合气动组件和PLC可编程控制器,实现高效、一致的测试性能。
产品特色
1. 可设定次数自动停止测试
2. 跌落表面采用铝材料,厚度12mm,跌落处挡板复位
3. 采用日本信浓电机作为驱动源,耐久使用
4. 采用气动组件和专制控制方式,提升测试速度和一致性

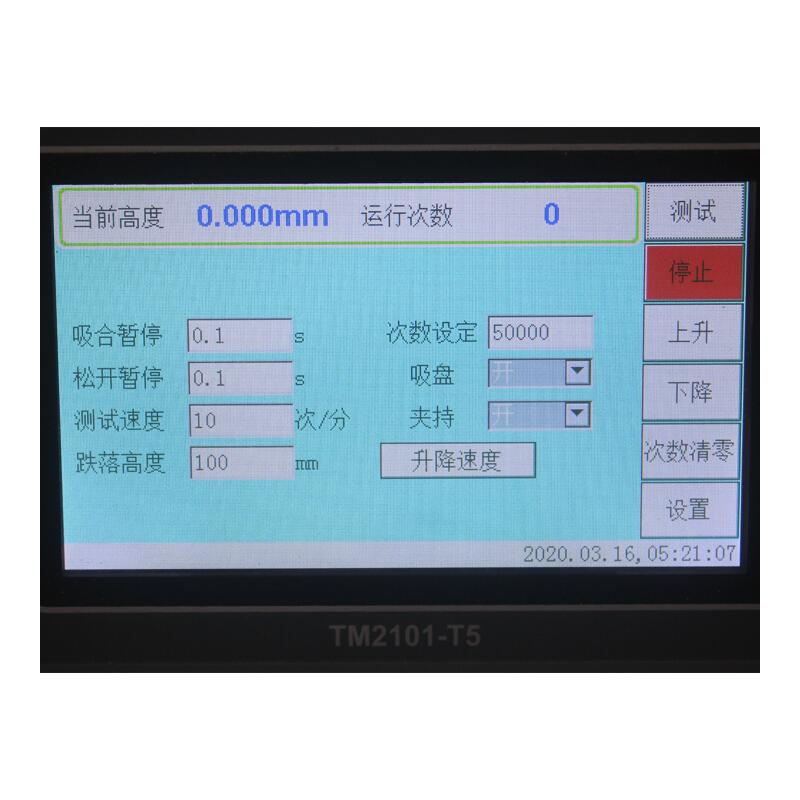

5. 配备显控液晶触摸式控制屏和PLC可编程控制器,实现动作程控
6. 自动计数,到达设定次数自动停止测试
工作原理

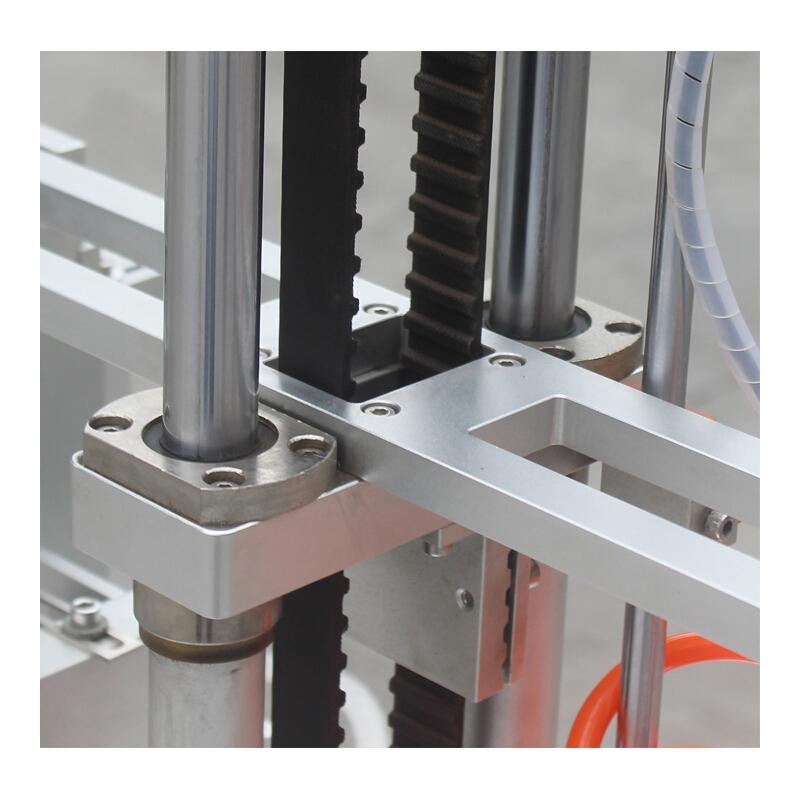

电机带动上夹具(气手指)下降夹住手机,上升后松开气手指,手机自由跌落。双动气缸伸缩将手机推至上夹具可夹住位置,电机再次带动上夹具下降夹住手机,上升后松开,手机再次自由跌落。此过程反复进行,直至达到设定次数。
应用领域
手机、电话机听筒、对讲机、MP3、CD、电子词典
操作步骤
1. 设置测试次数和参数
2. 启动机器,电机带动上夹具下降夹住产品
3. 产品上升后自由跌落
4. 双动气缸复位产品位置
5. 重复跌落过程直至设定次数
6. 自动停止测试
注意事项
• 确保气源压力≥0.5Mpa
• 试件重量不超过2.5kg
• 电源使用AC 220V或指定电压
• 定期检查气动组件和电气部分
• 操作时注意安全,避免误触移动部件
