产品概述

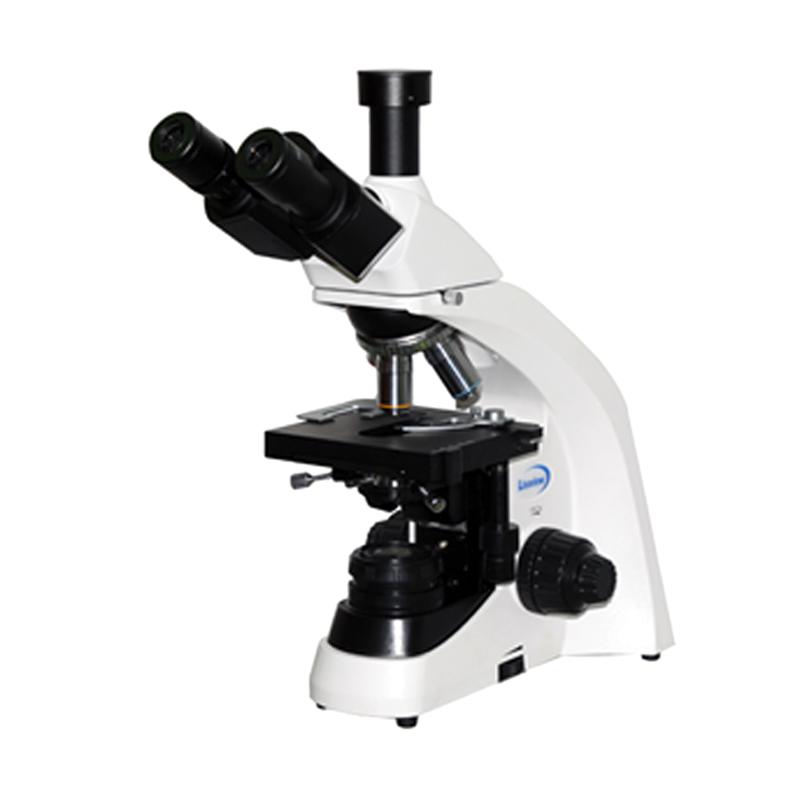

TL2700B三目生物显微镜采用优良的光学系统,提供良好的光学性能与系统升级空间。其流线型设计与柔和配色更具美感,符合人机工程学,操作方便舒适。可广泛应用于生物学、工业、农业等领域,是教学、科研等单位的理想仪器。
产品特色
1、铰链式观察头,镜筒30度倾斜,单视度调节,瞳距调节范围48~75mm。
2、双层移动式机械载物台,尺寸135mm*125mm,移动范围75mm*35mm,采用同轴齿轮传动,操作舒适。
3、配置高亮度3W LED灯,亮度可调,也可选配卤素灯,灯源更换简易。
4、人性化设计,后背设有便携式提手及电源线挂钩,方便搬运及收纳。
5、采用明场阿贝聚光镜NA1.25,可上下调节,可选配暗场聚光镜。
6、配备10X平场大视野目镜,视场直径Ф20mm。
7、提供无限远平场消色差物镜,包括4X、10X、40X(弹簧)和100X(浸油,弹簧),满足不同观察需求。
工作原理
该显微镜基于光学放大原理工作。透射照明光源(高亮度LED)发出的光线穿过聚光镜,照射到载物台上的样本。光线携带样本的细节信息后,通过物镜进行初级放大,形成倒立实像。该实像再经过镜筒内的光学系统,最终在目镜处被进一步放大,形成可供观察者看到的虚像。三目镜筒设计允许同时进行目视观察和通过C型接口连接相机进行图像采集。
操作步骤
1、将显微镜放置在平稳的工作台上,连接电源。
2、根据观察者瞳距,调节双目镜筒的间距(48~75mm)。
3、旋转粗微动同轴调焦手轮,将载物台降至低位。
4、将样本玻片置于载物台上并用夹片器固定。
5、打开照明光源(LED),并通过旋钮调节至合适亮度。
6、通过旋转物镜转换器,将低倍物镜(如4X)旋转至光路。
7、通过粗微动调焦手轮缓慢提升载物台(或下降镜筒),直至看到样本大致轮廓,再使用微调进行精细对焦。
8、如需更高放大倍数,可转换至高倍物镜(如40X、100X),并使用微调重新对焦。使用100X油镜时,需在样本与物镜间滴加香柏油。
9、通过调节聚光镜的孔径光阑和上下位置,获得最佳照明效果。
10、观察完毕后,关闭电源,将载物台降至低位,取下样本,清洁物镜(特别是油镜),并盖上防尘罩。
注意事项
• 移动显微镜时,请务必握住主机后背的便携式提手,轻拿轻放。
• 切换物镜时,请缓慢旋转转换器,避免物镜与载物台或样本发生碰撞。
• 使用高倍物镜(特别是40X和100X)调焦时,动作务必缓慢,避免压碎样本玻片。
• 使用100X油镜后,必须及时使用专用镜头纸和清洁剂(如二甲苯)清除物镜上的香柏油。
• 保持光学部件清洁,避免用手直接触摸镜片。如有灰尘,用吹气球吹去或用专用镜头纸轻轻擦拭。
• 调节亮度时,请勿将LED光源长时间调至最高亮度,以延长光源寿命。
• 不使用时,应关闭电源,并将显微镜置于干燥、清洁、无尘的环境中,盖上防尘罩。
• 粗动调焦机构带有松紧调节和锁紧装置,非必要时请勿随意调整,以免影响操作手感或导致部件损坏。
