产品概述

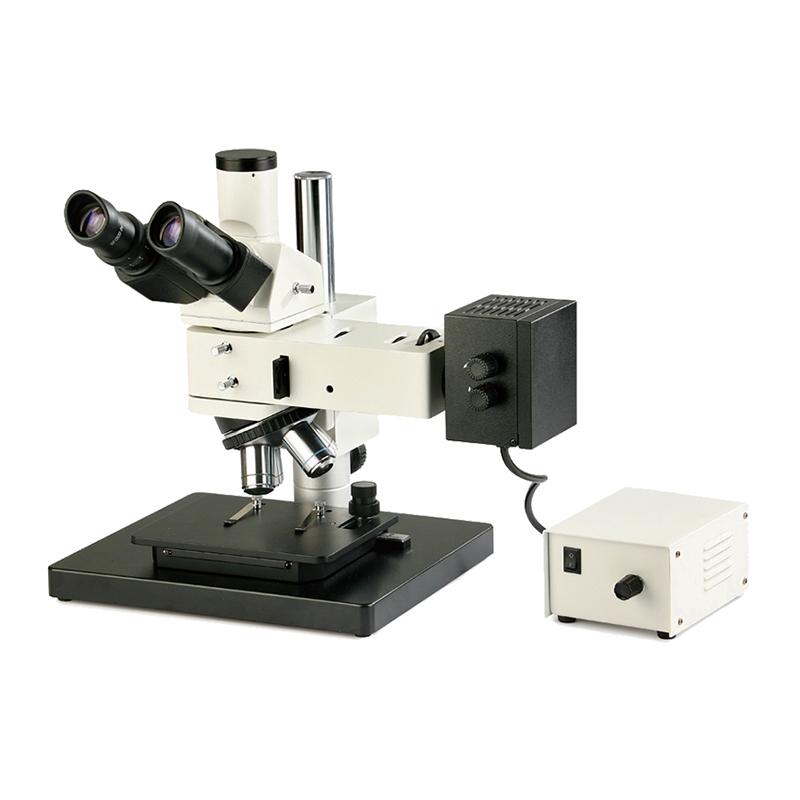

ICM-100工业检测显微镜是缔伦光学品牌的一款专业设备,适用于对工件表面的组织结构与几何形态进行显微观察。该产品采用优良的无限远光学系统与模块化功能设计理念,可方便升级系统,实现偏光观察、暗场观察等功能,导柱升降装置可快速调整工作台与物镜之间的距离,适用于不同厚度工件检测。
产品特色
1. 采用优良的无限远光学系统与模块化功能设计理念,便于系统升级
2. 导柱升降装置可快速调整工作台与物镜之间的距离,适用于不同厚度工件检测
3. 机械移动式载物平台可有效定位工件观察部位
4. 调焦机构采用圆柱滚子导向传动,机构升降平稳
5. 配备三目镜筒,可100%通光摄影
6. 落射照明系统带亮度可调、内置视场光栏、孔径光栏及滤色片转换装置
工作原理
ICM-100工业检测显微镜通过无限远光学系统对工件表面进行放大观察,利用落射照明系统提供可调节的光源照射样品,通过物镜和目镜组合实现显微成像。调焦系统通过粗微动同轴调焦机构精确调整焦距,机械移动式载物平台可精确定位观察区域。
操作步骤
1. 将工件放置在机械移动式载物平台上
2. 通过导柱升降装置调整工作台与物镜之间的距离
3. 使用粗微动同轴调焦系统进行焦距调整
4. 通过机械移动式载物平台定位工件观察部位
5. 根据需要调整落射照明系统的亮度和滤色片
6. 通过目镜进行观察或进行摄影记录
注意事项
• 使用前请确保设备放置在平稳的工作台上
• 调整焦距时需缓慢操作,避免碰撞物镜与工件
• 定期清洁光学部件,保持镜片洁净
• 更换滤色片时需轻推轻拉,避免用力过猛
• 卤素灯工作时会产生热量,注意通风散热
• 长时间不使用应关闭电源,延长设备寿命
